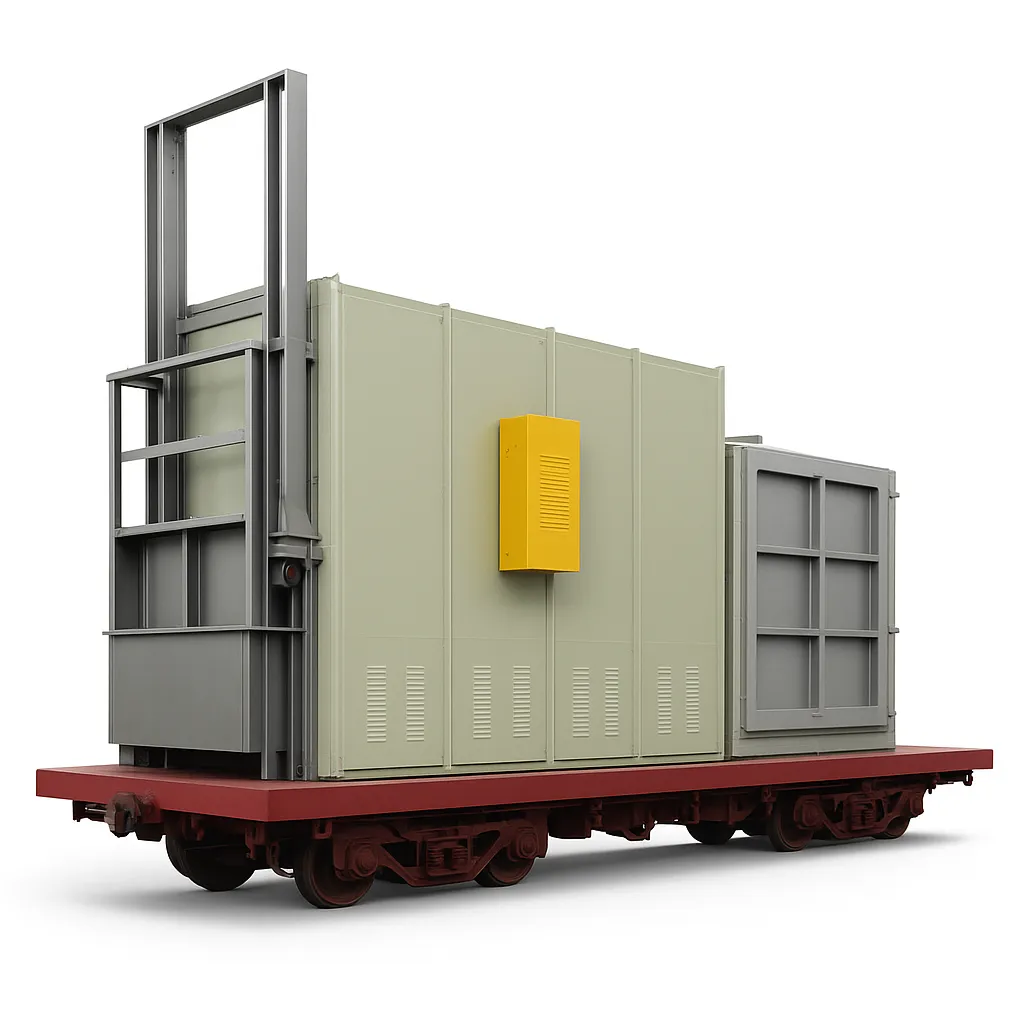

RT-50-11 — Тележечная камерная печь для термообработки

Электрическая камерная печь с электроприводной тележкой и рабочей температурой до 1100 °C

Оборудование для высокотемпературной термообработки

RT-50-11 — промышленная тележечная камерная печь, предназначенная для нагрева, сушки и термической обработки металлических изделий при температуре до 1100 °C.

Конструкция с электроприводной тележкой обеспечивает удобную загрузку и выгрузку крупногабаритных и тяжелых деталей. Печь оснащена автоматической системой температурного регулирования на базе PID-контроллера, системой регистрации температуры и эффективной теплоизоляцией.

Основные преимущества

• 🌡️ Максимальная температура — 1100 °C
• ⚡ Номинальная мощность — 50 кВт
• 🚜 Электроприводная тележка
• 🎛️ Автоматическое PID-регулирование температуры
• 📊 Регистрация температуры изделий
• 🔥 Равномерный нагрев рабочей камеры
• 🧱 Комбинированная теплоизоляция
• 🔒 Надежная система уплотнения дверцы
• ♻️ Энергоэффективная волокнистая футеровка
• 🛡️ Система защиты от перегрева и электрических перегрузок
• 🔧 Удобная загрузка тяжелых изделий

Назначение оборудования

Печь RT-50-11 применяется для:

• термообработки металлических деталей;
• нагрева механических компонентов;
• обработки автомобильных комплектующих;
• термообработки пружин;
• обработки штампов и инструментальной оснастки;
• нагрева заготовок перед последующими технологическими операциями;
• сушки и нагрева различных изделий;
• проведения технологических процессов при температурах до 1100 °C.

Оборудование подходит для предприятий машиностроения, металлообработки, автомобилестроения, инструментального производства и ремонтных производств.

Конструкция печи

Корпус

Сварная каркасная конструкция из профильного металла и стального листа обеспечивает необходимую жесткость и устойчивость оборудования при длительной эксплуатации при высоких температурах.

Теплоизоляция

В конструкции используются различные типы теплоизоляционных материалов:

• волокнистые модули — в своде и дверце;
• огнеупорный кирпич — в стенках и днище;
• сверхлегкие теплоизоляционные материалы — в конструкции тележки.

Такое сочетание позволяет снизить тепловые потери и обеспечить стабильность температурного режима.

Нагревательная система

В печи используются спиральные резистивные нагревательные элементы из материала 0Cr27Al7Mo2.

Нагревательные элементы размещаются в рабочей зоне и на тележке, обеспечивая эффективный прогрев изделий.

Электроприводная тележка

Одно из ключевых преимуществ RT-50-11 — механизированная система загрузки и выгрузки.

Тележка перемещается по рельсовому пути посредством:

электродвигатель → редуктор → звездочки → цепная передача → ходовые колеса.

Скорость перемещения составляет около 6–8 м/мин.

Тележка имеет собственную теплоизоляцию и жаростойкую подовую плиту из сплава 2520, которая защищает нагревательные элементы от воздействия окалины и высокой температуры.

Система управления температурой

RT-50-11 оснащается автоматической системой температурного контроля.

В состав системы входят:

• программируемый контроллер Fuji;
• PID-регулирование;
• твердотельные реле;
• контрольная термопара;
• регистратор температуры;
• система аварийной сигнализации перегрева;
• автоматические выключатели и предохранители.

Контроллер получает информацию от термопары и автоматически регулирует мощность нагрева в соответствии с заданной температурой.

Система безопасности

Печь оборудована комплексом защитных элементов:

• защита от перегрева;
• автоматические выключатели;
• предохранители;
• защита силовых элементов;
• заземление;
• контроль температуры;
• аварийная сигнализация;
• контроль работы нагревательных элементов.

Конструкция уплотнения дверцы обеспечивает надежное закрытие рабочей камеры и снижение тепловых потерь.

Комплект поставки

В стандартную комплектацию входят:

1. Камерная печь RT-50-11 — 1 шт.
2. Электроприводная тележка — 1 шт.
3. Рельсовый путь — 1 комплект.
4. Подовая плита — 1 комплект.
5. Шкаф управления — 1 шт.
6. Дверца с подъемным механизмом — 1 комплект.
7. Нагревательные элементы — 1 комплект.
8. Программируемый контроллер Fuji — 1 комплект.
9. Контрольная термопара — 1 шт.
10. Регистратор температуры 0–1200 °C — 1 шт.
11. Техническая документация — 1 комплект.

Основные комплектующие

Условия поставки

Цена: 25 000 USD, с НДС
Количество: 1 комплект
Итого: 25 000 USD

Базис поставки: EXW, склад г. Екатеринбург
Срок изготовления: 45 рабочих дней
Срок поставки: 50 рабочих дней с момента поступления оплаты
Условия оплаты: 100% предоплата
Гарантия: 12 месяцев с момента приобретения
