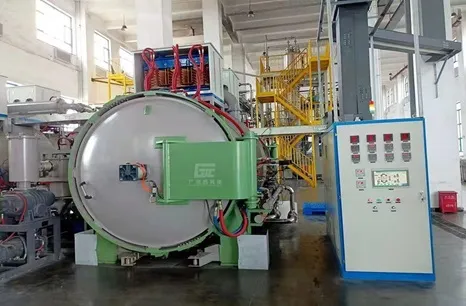

Вакуумная печь спекания GJC-SJ300

Преимущества:

• Максимальная температура нагрева 1700 °C.
• Рабочая температура до 1600 °C.
• Работа как в вакууме, так и в защитной газовой атмосфере.
• Высокоточная система поддержания температуры ±1 °C.
• Равномерность температурного поля ±5 °C.
• Горизонтальная конструкция с двусторонней загрузкой.
• Высокоэффективные графитовые нагревательные элементы.
• Водоохлаждаемые электроды значительно увеличивают срок службы нагревателей.
• Интеллектуальная система управления Siemens с регистрацией параметров процесса.
• До 64 программируемых сегментов температурного цикла.
• Полностью автоматизированное управление процессом спекания.
• Современная вакуумная система с высокой скоростью откачки.

Область применения:

• спекания металлических порошков;
• производства твердых сплавов;
• изготовления изделий порошковой металлургии;
• вакуумной термообработки;
• высокотемпературного отжига;
• вакуумной пайки;
• обработки графита;
• производства технической керамики;
• изготовления композиционных материалов;
• научно-исследовательских работ.

Конструкция печи:

Комплекс оборудования включает:

• шкаф управления напряжением;
• силовой трансформатор;
• герметичный корпус печи;
• рабочую камеру;
• вакуумную насосную станцию;
• систему водяного охлаждения;
• систему автоматического управления;
• систему подачи защитного газа.

Корпус выполнен из высококачественной нержавеющей стали с водяным охлаждением, что обеспечивает безопасную эксплуатацию и длительный срок службы оборудования.

Система нагрева:

Нагрев осуществляется графитовыми резистивными элементами.

Преимущества данной технологии:

• быстрый выход на рабочую температуру;
• высокая равномерность нагрева;
• стабильность температурного режима;
• экономичное энергопотребление;
• длительный ресурс графитовых нагревателей.

Нагревательные элементы подключаются через мощные водоохлаждаемые медные электроды, что значительно увеличивает срок их службы.

Система управления:

Печь оснащена современной автоматикой промышленного класса.

В состав системы входят:

• PLC Siemens S7-200 Smart;
• японский PID-контроллер Shimaden FP93;
• сенсорная панель управления;
• автоматический контроль технологического процесса;
• аварийная сигнализация;
• система самодиагностики;
• автоматическое сохранение параметров процесса до 30 дней;
• экспорт данных через USB.

Оператор может создавать сложные температурные циклы с использованием 64 программируемых сегментов, что позволяет максимально точно адаптировать режим работы под конкретную технологию.

Вакуумная система:

Печь оборудована профессиональной вакуумной системой, включающей:

• двухступенчатую насосную станцию;
• вакуумный патрубок;
• клапан сброса вакуума;
• предохранительный клапан;
• вакуумметр;
• манометр;
• систему подачи защитного газа.

Максимальная степень вакуума составляет ≤ 5 Па, что обеспечивает высокое качество процессов спекания и термообработки.

Система охлаждения:

Для безопасной эксплуатации применяется замкнутая система водяного охлаждения, которая охлаждает:

• корпус печи;
• электроды;
• токоведущие элементы;
• вакуумные соединения.

Все элементы изготовлены из нержавеющей стали и рассчитаны на длительную промышленную эксплуатацию.

Условия эксплуатации:

• Высота установки — до 2000 м над уровнем моря.
• Температура окружающей среды — от –5 до +40 °C.
• Относительная влажность — до 90%.
• Помещение должно иметь эффективную вентиляцию.
• Не допускается наличие агрессивных, взрывоопасных и токопроводящих сред.
• Оборудование должно устанавливаться на устойчивом основании без вибраций.
