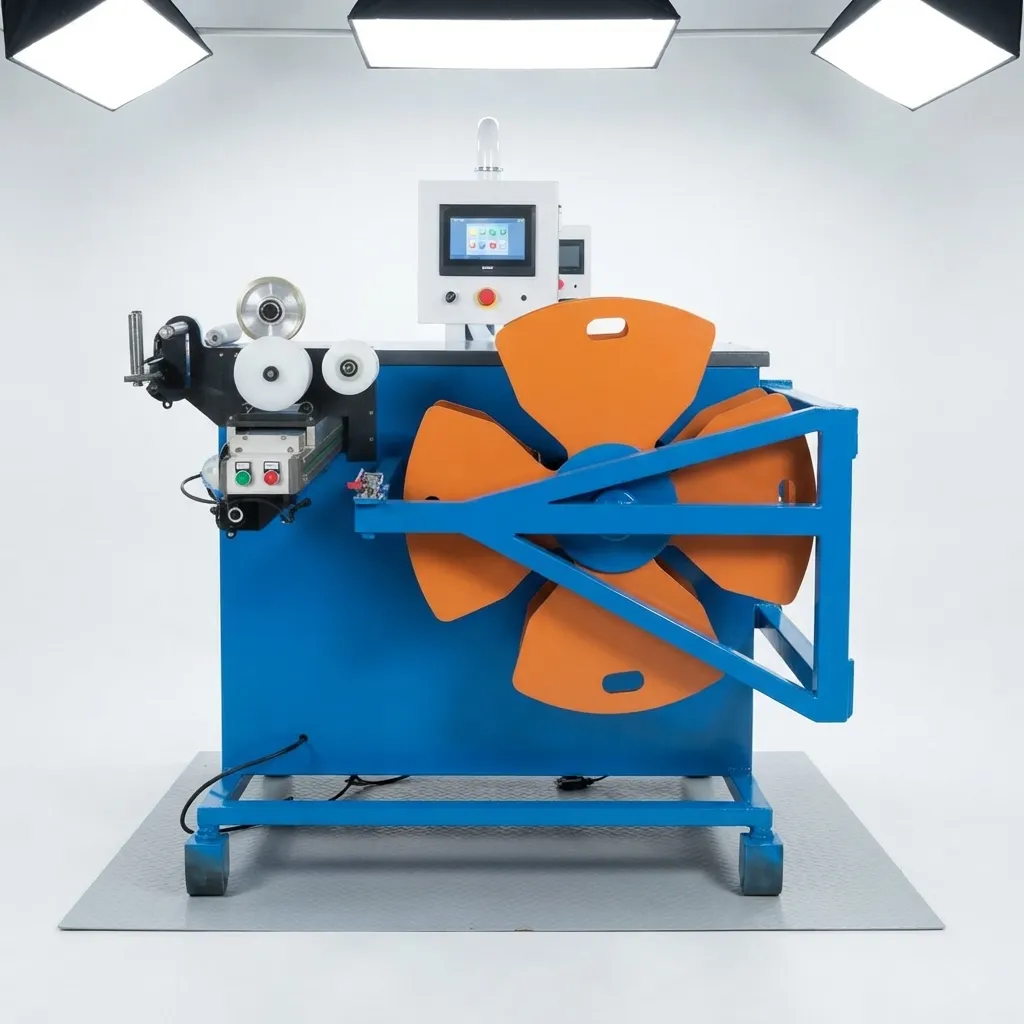

Бухтовочное устройство

Бухтовочное устройство предназначено для формирования аккуратных и равномерных бухт провода с точным расположением витков. Оборудование оснащено сервоприводами, автоматизированной системой управления и электронной системой контроля натяжения, что позволяет работать с различными типами проводов и подбирать оптимальные параметры намотки.

Бухтовочное устройство

Бухтовочное устройство предназначено для формирования аккуратных и равномерных бухт провода с точным расположением витков. Оборудование оснащено сервоприводами, автоматизированной системой управления и электронной системой контроля натяжения, что позволяет работать с различными типами проводов и подбирать оптимальные параметры намотки.

Устройство подходит для производств, где требуется стабильная геометрия бухты, точная укладка провода и возможность быстрой настройки оборудования под различные задачи.

Основные преимущества

• Точная укладка провода по заданной траектории.
• Сервоуправление положением направляющего колеса.
• Регулировка натяжения в процессе намотки.
• Возможность настройки длины намотки, ширины бухты и диаметра провода.
• Сохранение заданных параметров в системе управления.
• Высокая точность подсчёта оборотов благодаря энкодеру Omron.
• Консольная конструкция для удобной установки и снятия бухты.
• Управление запуском и остановкой с помощью ножного переключателя.
• Энергоэффективный сервопривод.
• Возможность адаптации устройства под различные типы проводов.

Система позиционирования провода

Для точной укладки провода используется серводвигатель и закрытая линейная направляющая с винтовым приводом из алюминиевого сплава.

Система в режиме реального времени регулирует положение и скорость направляющего колеса, обеспечивая точное расположение провода в соответствии с заданной траекторией.

Управление осуществляется через ПЛК XINJE и сенсорную панель.

Оператор может задавать и сохранять основные параметры:

• длину намотки;
• ширину бухты;
• диаметр провода;
• режим укладки;
• скорость намотки.

Для повышения точности и согласованности движения используется синхронная работа двух сервоприводов INVT.

Система намотки

Устройство оснащено системой регулирования крутящего момента с сервоприводом INVT мощностью 0,75 кВт.

Система позволяет:

• регулировать натяжение провода;
• поддерживать постоянное микронатяжение;
• изменять скорость намотки;
• работать с проводами, чувствительными к растяжению;
• обеспечивать равномерную и аккуратную укладку.

Использование сервопривода позволяет снизить энергопотребление по сравнению с традиционным двигателем с частотным преобразователем.

Система подсчёта оборотов

Для контроля количества оборотов используется японский энкодер Omron, обеспечивающий высокую точность подсчёта и стабильность работы системы.

Это позволяет контролировать процесс намотки и получать бухты с заданными параметрами.

Конструкция

Головка устройства выполнена в виде консольной рамы.

Такое решение обеспечивает:

• удобный доступ к бухте;
• быстрое снятие готовой продукции;
• удобство загрузки;
• сокращение времени на разгрузку;
• более комфортное обслуживание оборудования.

Конструкция также предусматривает возможность установки дополнительных колёс в зависимости от типа и диаметра используемого провода.

Управление

Для запуска и остановки оборудования предусмотрен ножной переключатель CHINT.

Такое управление позволяет оператору удобно контролировать процесс намотки, освобождая руки для выполнения операций с проводом.

Функциональные возможности

Бухтовочное устройство позволяет автоматизировать основные операции формирования бухты и обеспечить стабильное качество намотки.

Оператор может:

1. Задать параметры бухты через сенсорную панель.
2. Настроить длину и ширину намотки.
3. Указать диаметр используемого провода.
4. Настроить скорость намотки.
5. Отрегулировать натяжение провода.
6. Сохранить рабочие параметры для повторного использования.
7. Контролировать количество оборотов в процессе работы.

Комплектность

В состав оборудования входят:

• бухтовочное устройство;
• система сервоуправления;
• направляющее устройство;
• система контроля натяжения;
• ПЛК XINJE;
• сенсорная панель управления;
• сервоприводы INVT;
• энкодер Omron;
• ножной переключатель CHINT.

Условия поставки

Количество: 1 комплект

Цена: 12 246 USD с НДС

Итого: 12 246 USD

Базис поставки: EXW, склад г. Екатеринбург

Срок изготовления: 25 рабочих дней после внесения предоплаты.

Срок поставки: 60–75 календарных дней с момента готовности оборудования.

Условия оплаты: 60% — предоплата, 30% — по факту готовности оборудования, 10% — после получения станка.

Гарантия: 12 месяцев с момента приобретения.

* Коммерческое предложение действительно в течение 10 дней.
