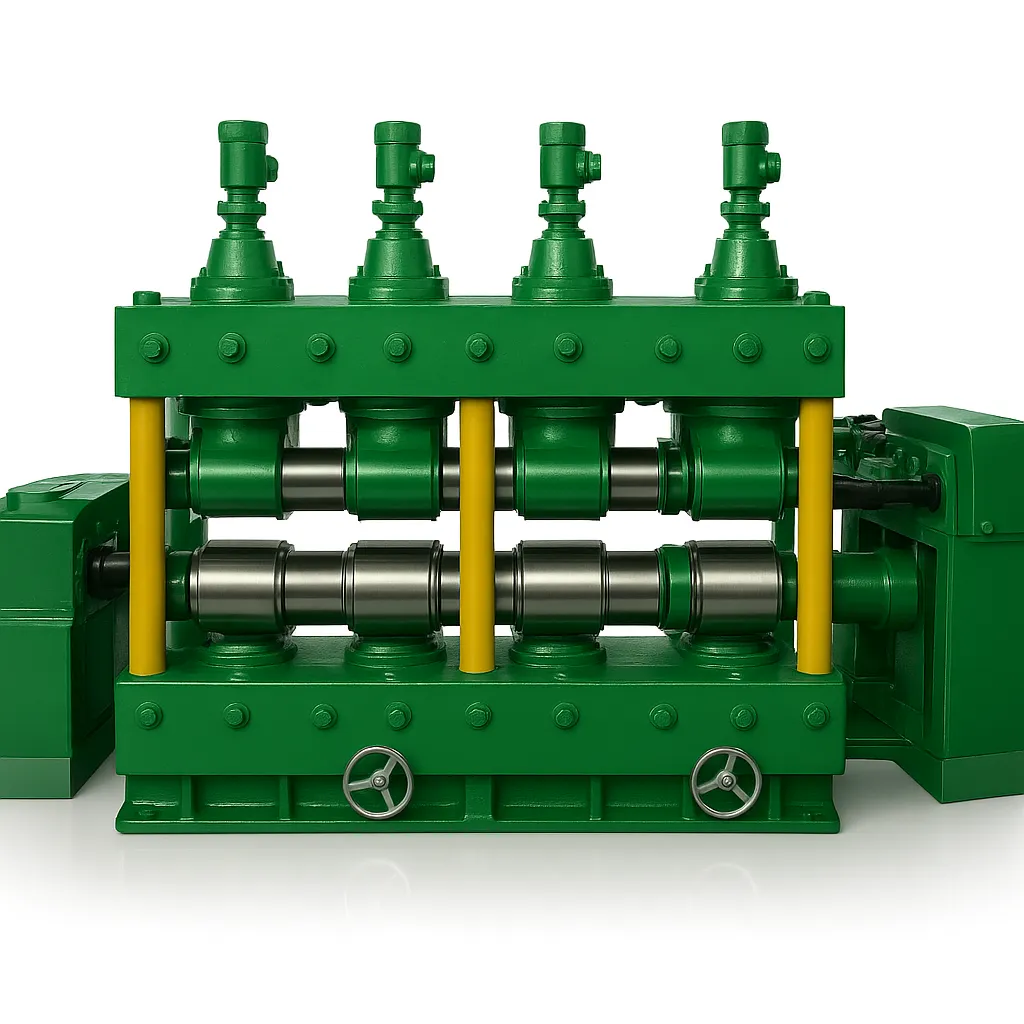

Валковая правильная машина для труб Ø40–159 мм

Промышленная роликовая машина для высокоточной правки стальных труб

Валковая правильная машина для труб диаметром 40–159 мм предназначена для высокоточной правки круглых стальных труб после сварки, прокатки или транспортировки. Оборудование обеспечивает устранение продольной кривизны и остаточных деформаций труб с высокой производительностью и стабильной точностью обработки.

Машина оснащена девятью гиперболическими правильными роликами и восемью независимыми приводами, что позволяет эффективно работать с трубами различного диаметра и толщины стенки без повреждения поверхности материала. Конструкция промышленного класса обеспечивает длительный срок службы, высокую жесткость и надежную работу в условиях серийного производства.

Преимущества машины

• Диапазон правки труб Ø40–159 мм.
• Высокая производительность — 15 м/мин.
• Остаточная кривизна после одной правки — не более 1 мм/м.
• Девять правильных роликов с гиперболическим профилем.
• Восемь независимых приводов роликов.
• Регулируемый угол установки роликов.
• Высокая износостойкость роликов из легированной стали.
• Плавная работа без заклинивания труб.
• Повышенная точность синхронизации приводов.
• Простая регулировка под различные диаметры и толщины стенки.
• Надежная сварная конструкция промышленного исполнения.

Особенности конструкции

Девятироликовая система правки

Правильная часть построена по схеме 2-2-2-2-1 и оснащена девятью роликами с гиперболическим профилем. Такая геометрия обеспечивает равномерное распределение нагрузки, предотвращает повреждение поверхности трубы и исключает эффект заклинивания при обработке труб с повышенной кривизной.

Регулируемые ролики

Верхние и нижние ролики могут изменять угол установки в диапазоне 27,5°–31,5°, что позволяет быстро адаптировать оборудование под различные диаметры труб и характеристики материала.

Независимый привод роликов

Восемь приводных роликов получают крутящий момент через раздаточную коробку, цепные передачи и шлицевые карданные соединения, обеспечивая высокую точность синхронизации и плавность работы.

Прочная промышленная конструкция

Станина и верхняя рама выполнены из сварных стальных конструкций с усиленными направляющими, что обеспечивает высокую жесткость и устойчивость при длительной эксплуатации под нагрузкой.

Электрооборудование

Машина работает от трехфазной сети 380 В, 50 Гц и оснащена:

• защитой от короткого замыкания;
• защитой от перегрузки;
• реверсивным управлением;
• системой самоблокировки контакторов;
• отдельным управлением прямым и обратным ходом.

Область применения

Оборудование используется на предприятиях:

• трубного производства;
• металлургии;
• машиностроения;
• производства металлоконструкций;
• нефтегазовой отрасли;
• строительной индустрии;
• предприятий по выпуску сварных и бесшовных труб.

Предназначено для правки:

• круглых стальных труб;
• сварных труб;
• бесшовных труб;
• труб после термообработки;
• труб после транспортировки и хранения;
• труб с остаточной продольной кривизной.

Комплектация

В стандартную комплектацию входят:

• валковая правильная машина;
• девять правильных роликов;
• восемь приводов роликов;
• система регулировки роликов;
• электрический шкаф управления;
• комплект редукторов;
• комплект эксплуатационной документации.

Условия поставки

• Базис поставки: DDP, склад г. Екатеринбург.
• Срок изготовления: 50 дней после внесения предоплаты.
• Срок поставки: 60–70 календарных дней после готовности оборудования.
• Условия оплаты: 60% предоплата, 30% по готовности станка, 10% после получения.
• Гарантия: 12 месяцев.

Почему выбирают ООО «Кайлас»

✔ Прямые поставки промышленного оборудования от производителей.

✔ Подбор оборудования под параметры трубного производства.

✔ Инженерные консультации по внедрению линии правки.

✔ Пусконаладочные работы и обучение персонала.

✔ Гарантийное и постгарантийное обслуживание.

✔ Поставка запасных частей и расходных материалов.

✔ Доставка оборудования по всей России и странам СНГ.

Получить коммерческое предложение

Специалисты ООО «Кайлас» помогут подобрать валковую правильную машину для труб Ø40–159 мм, рассчитают производительность под задачи вашего предприятия и подготовят коммерческое предложение с учетом технологических требований производства.

ООО «Кайлас» — надежный поставщик современного трубопрокатного, металлообрабатывающего и промышленного оборудования для предприятий России и стран СНГ.
