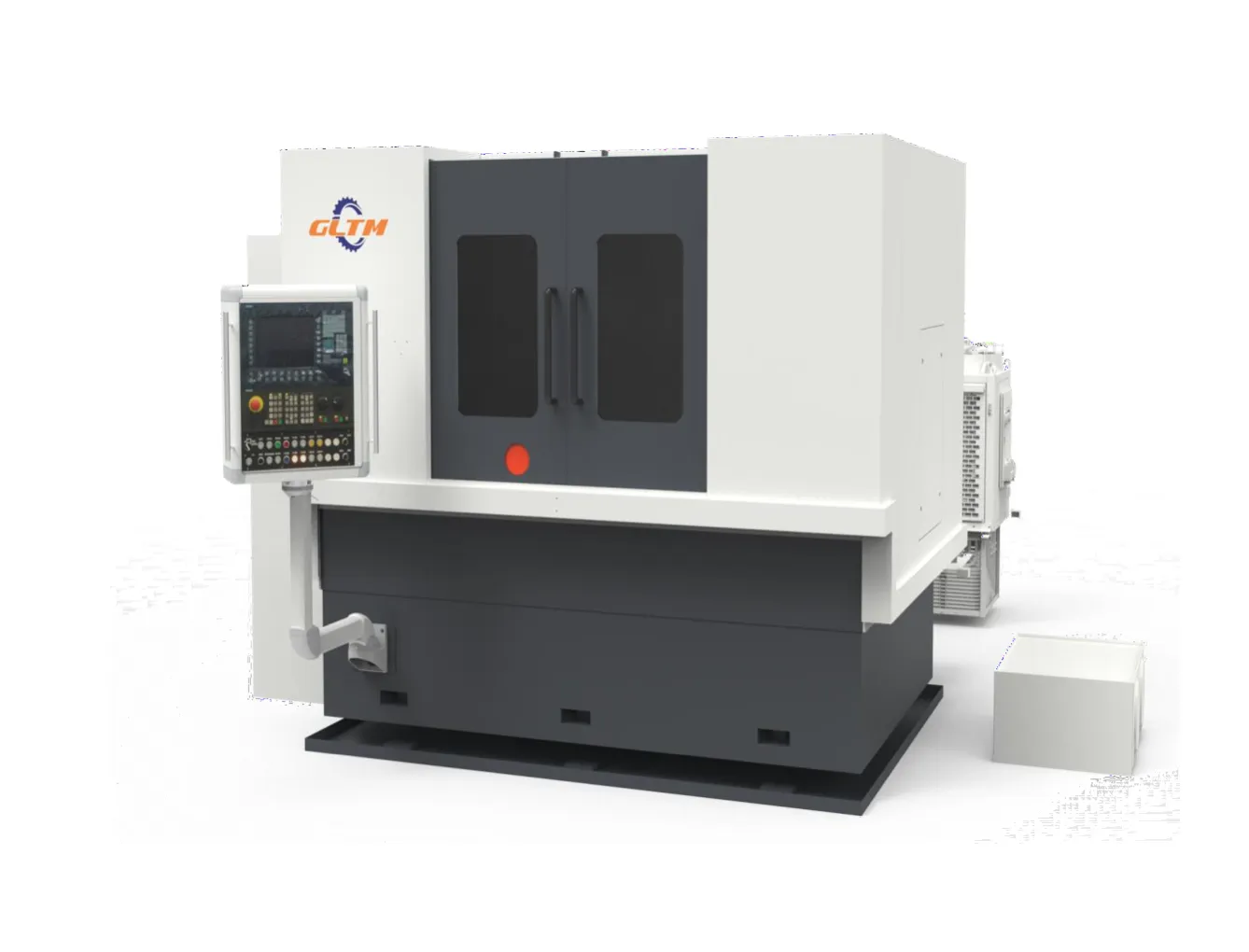

Зубошлифовальный станок GA7332

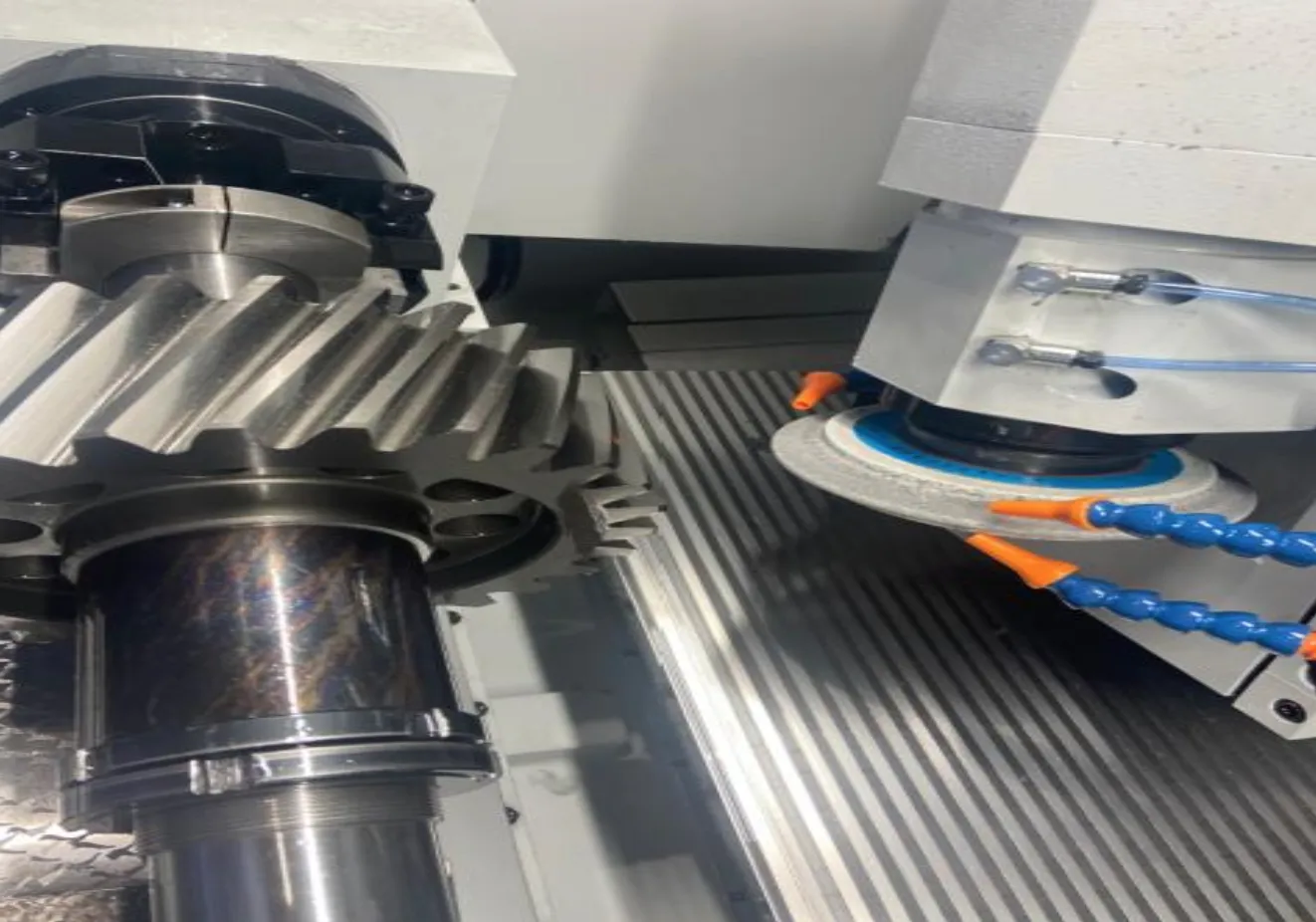

GA7332 – высокоточный зубошлифовальный станок, предназначенный для шлифования зубчатых колес методом формовки. Шлифовальный круг подрезается под профиль зуба, обеспечивая большую площадь контакта и высокую эффективность шлифования.
Цена:
Дополнительные услуги
Преимущества:
- Используется цифровая ЧПУ система с высокой скоростью вычислений и защитой от помех
- ПК с большим объемом памяти для хранения пользовательских данных
- Удобный английский интерфейс операционной системы
- Экспертная программная система с функциями расчета профиля шлифовального круга, анализа и корректировки ошибок
- Функция возврата станка в безопасное положение при отключении питания
- Поддержка шестиосевого и трёхосного одновременного шлифования
Комплектация и стандарты
- Корпус, гидравлическое, охлаждающее и фильтрующее оборудование
- Алмазный валик производства Германии (D.K)
- Шлифовальные инструменты различных размеров (включая 6 комплектов фланцев и 10 шлифовальных кругов)
- Система ЧПУ NUM, линейные направляющие FAGOR, NSK, SCHNEEBERGER и др.
- Электростатическое устройство всасывания тумана
- Соответствие китайским стандартам JB/T3989.2-2014 и GB5226.1-2008
Условия эксплуатации
- Температура: 10-35 °C (оптимально 18-26 °C)
- Относительная влажность: ≤ 85%
- Электропитание: 3N-380 В, 50 Гц ± 2%
- Требования к воздуху согласно ISO8573-1
Технические параметры:
|
Обработка внешнего диаметра |
φ30～φ320mm |
|
|
Количество зубьев заготовки |
≥6 зубов（без корня резка шестерня) |
|
|
Модуль заготовки |
2～10mm |
|
|
Максимальная ширина зуба (цилиндрическая шестерня) |
600mm |
|
|
Диапазон углов спирали |
±45° |
|
|
Расстояние от центра передней бабки до центра задней бабки |
180～1100mm |
|
|
Максимальное радиальное перемещение рамы шлифовального круга |
255mm |
|
|
Максимальное осевое перемещение рамы шлифовального круга |
1000mm |
|
|
Расстояние между шлифовальным кругом и центром |
45～300mm |
|
|
Скорость шлифовального круга |
3000～6000rpm |
|
|
Скорость одевания |
2800rpm(стабильный) |
|
|
Размер шлифовального круга |
φ200×φ75×16mm |
|
|
|
φ200×φ75×25mm |
|
|
|
φ200×φ75×35mm |
|
|
Стандартная машина не включает в себя |
φ100×φ32×16mm |
Нестандартная конфигурация, необходимо производить по индивидуальному заказу вместе с абразивным инструментом φ100. |
|
Стандартная машина не включает в себя |
φ100×φ32×25mm |
|
|
Стандартная машина не включает в себя |
φ50×φ16×10mm |
Нестандартная конфигурация, необходимо производить по индивидуальному заказу вместе с абразивным инструментом φ50. |
|
Стандартная машина не включает в себя |
φ50×φ16×16mm |
|
|
Макс. вес заготовки (вес с приспособлением) |
80KG |
|
|
Шпиндель заготовки, верхнее коническое отверстие задней бабки |
Morse 5# |
|
|
Общая мощность машины |
40KVA |
|
|
Вес машины (вес нетто) |
7000kg |
|
|
Габаритные размеры хоста (L × W × H) |
3120×2280×2400mm |
|
