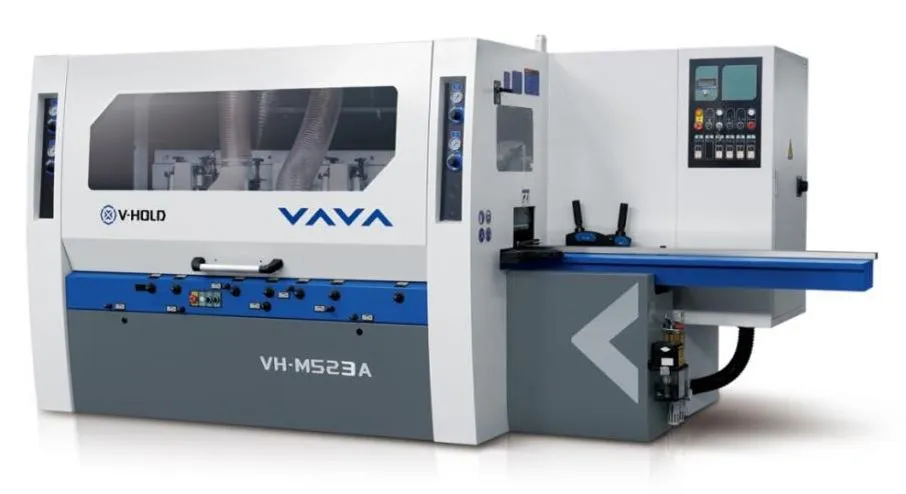

Четырехсторонний строгальный станок VH-M523A
В комплект станка входит: 1. Четырехсторонний строгальный станок VH-M523A 2. Тяжелая шестиножевая спиральная фреза: 3 шт. по 23 см + 2 шт. по 16 см, плюс 1 кромочная фреза. 3. Зажим и автоматический укладчик
Цена: от
Дополнительные услуги
Ключевые особенности конструкции (из описания изображений)
- Частотный преобразователь подачи: Цифровая индикация скорости (6–36 м/мин). Энергосбережение, снижение износа механики.
- Механизм для коротких заготовок: Быстросъемный, откидной. Обеспечивает плавную подачу коротких деталей. Подающие ролики можно откидывать для легкой замены инструмента.
- Прецизионные шпиндели: Собираются и тестируются в кондиционируемых помещениях. Подшипники SKF (импортные) для высокой чистоты поверхности.
- Кнопки управления: Вынесены на переднюю панель (пуск/стоп, аварийная остановка) для удобства наладки.
- Редуктор для тяжелого резания: Передача через карданный вал и редуктор, обеспечивает высокий крутящий момент и точность подачи.
- Карданная передача: Без цепей, высокая точность, долговечность, не требует обслуживания.
- Прижимные пластины (передние/задние): Регулируемое давление для надежной фиксации заготовок разной толщины.
- Двухслойная станина для вертикальных валов: Обеспечивает высокую перпендикулярность обработки.
- Подвижная плита на выходе: Облегчает замену инструмента на нижнем валу.
- Цельнолитая станина высокой жесткости: Чугунное литье для гашения вибраций.
- Контроль динамического баланса шпинделей: Каждый шпиндель балансируется, используются подшипники SKF.
|
Параметр |
Значение |
|
Ширина обработки (мм) |
25 – 230 |
|
Толщина обработки (мм) |
8 – 160 |
|
Длина переднего стола (мм) |
1970 |
|
Скорость подачи (м/мин) |
6 – 36 (регулируется частотным преобразователем) |
|
Диаметр шпинделя (мм) |
∮40 |
|
Частота вращения шпинделя (об/мин) |
6200 |
|
Давление в пневмосистеме (МПа) |
0.6 |
|
Общая установленная мощность (кВт) |
47.25 |
|
Диаметр патрубка пылеудаления (мм) |
∮140 |
3. Мощность двигателей по осям
|
Ось / Узел |
Мощность (кВт) |
|
Нижний ножевой вал 1 |
7.5 |
|
Правый вертикальный вал |
7.5 |
|
Левый вертикальный вал |
7.5 |
|
Верхний ножевой вал 1 |
11.0 |
|
Нижний ножевой вал 2 |
7.5 |
|
Подъем поперечной балки |
0.75 |
|
Механизм подачи |
5.5 (прямое соединление) |
4. Диаметры инструмента (ножей/фрез)
|
Ось |
Диаметр инструмента (мм) |
|
Нижний вал 1 |
∮125 |
|
Правый вертикальный вал |
∮125 – ∮180 |
|
Левый вертикальный вал |
∮125 – ∮180 |
|
Верхний вал 1 |
∮125 – ∮180 |
|
Нижний вал 2 |
∮125 – ∮200 |
|
Диаметр подающих роликов |
∮140 |
