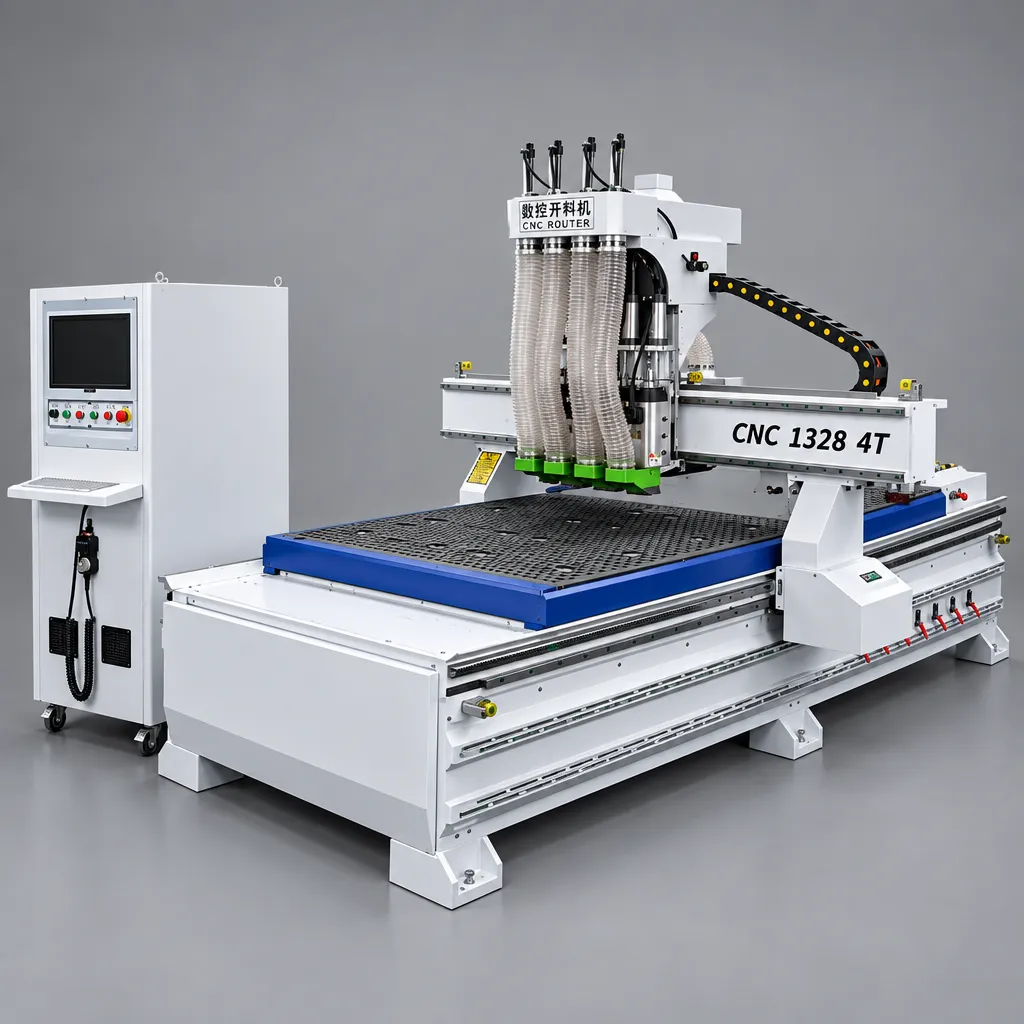

1328 4T — 4-процессный ЧПУ-станок для обработки дерева, мебели и корпусов акустических систем

1328 4T — многофункциональный 4-осевой ЧПУ-станок для раскроя, фрезерования, сверления, гравировки и обработки пазов в деревянных и листовых материалах.

Оборудование разработано для производств, где требуется выполнять несколько технологических операций на одной рабочей установке. Станок особенно подходит для изготовления корпусов акустических систем, мебельных фасадов, шкафов, декоративных элементов и других изделий из древесных материалов.

Основные преимущества

4-процессная обработка

Конструкция станка предусматривает обработку с использованием нескольких инструментов и автоматическую смену инструмента.

На одном оборудовании можно выполнять:

• раскрой листовых материалов;
• фрезерование;
• сверление;
• обработку пазов;
• формирование отверстий;
• гравировку;
• контурную обработку;
• подготовку деталей под последующую сборку.

Автоматизация смены инструмента позволяет сократить количество ручных операций и повысить производительность при серийном изготовлении деталей.

Рабочая зона 1300×2500 мм

Размер рабочей области 1300×2500 мм подходит для обработки стандартных листовых заготовок, используемых в мебельном производстве и при изготовлении корпусов акустических систем.

Заявленный ход обработки составляет:

X — 2500 мм
Y — 1300 мм
Z — до 30 мм

Четыре шпиндельных узла

В технической спецификации указана конфигурация 6 кВт × 4, что соответствует многоинструментальной системе обработки.

Максимальная частота вращения шпиндельного оборудования — до 18 000 об/мин.

Такая конфигурация позволяет использовать различные инструменты для последовательного выполнения технологических операций без постоянной ручной перенастройки оборудования.

Высокая скорость перемещения

Максимальная скорость резания составляет до 30 м/мин, а скорость быстрого перемещения — до 80 м/мин.

Это позволяет эффективно использовать станок в условиях серийного производства, где важна не только точность, но и скорость прохождения технологического цикла.

Направляющая система и привод

Для обеспечения стабильности оборудования используется высокоточная зубчатая рейка и направляющие CHTR.

Жесткая система перемещения рассчитана на работу с повышенными скоростями и должна обеспечивать стабильное движение рабочего инструмента при выполнении операций раскроя, фрезерования и сверления.

Конструкция направляющих ориентирована на сохранение повторяемости обработки при серийном производстве.

Автоматическая смена инструмента

Одно из ключевых преимуществ модели 1328 4T — многоинструментальная обработка.

Система позволяет последовательно использовать различные инструменты для выполнения отдельных операций:

раскрой → сверление → фрезерование → обработка пазов → гравировка.

Это особенно удобно при производстве деталей, которые требуют нескольких операций перед сборкой.

Вакуумная фиксация

Для работы с листовыми материалами предусмотрена система вакуумной фиксации.

Вакуумный насос мощностью 7,5 кВт обеспечивает удержание заготовки на рабочем столе во время обработки.

Вакуумная фиксация особенно востребована при раскрое МДФ, ДСП, фанеры и других листовых материалов.

Система централизованной смазки

Станок оборудован централизованной системой подачи масла.

Автоматизированная смазка направляющих и рабочих механизмов позволяет:

• снизить износ компонентов;
• поддерживать стабильность работы;
• сократить необходимость ручного обслуживания;
• увеличить ресурс механических узлов.

Защитные кожухи

Рабочие режущие узлы оборудованы защитными кожухами.

Они предназначены для повышения безопасности оператора и одновременно способствуют более эффективному отводу образующейся при обработке древесной стружки.

Материалы и области применения

1328 4T может применяться для обработки различных древесных и листовых материалов.

Мебельное производство

• МДФ;
• ДСП;
• фанера;
• массив древесины;
• мебельные щиты;
• декоративные панели;
• мебельные фасады;
• элементы шкафов.

Производство акустических систем

Станок специально подходит для изготовления:

• корпусов акустических систем;
• панелей;
• отверстий под динамики;
• технологических пазов;
• соединительных элементов;
• декоративных элементов корпусов.

Производство изделий из дерева

• декоративные панели;
• элементы интерьера;
• рекламные конструкции;
• деревянные изделия;
• резные и гравированные детали.

Автоматизация производства

1328 4T ориентирован на предприятия, которым необходимо объединить несколько операций в едином производственном процессе.

Вместо использования нескольких отдельных станков часть технологических операций выполняется на одной ЧПУ-установке.

Это позволяет сократить:

• количество переустановок деталей;
• ручной труд;
• время переналадки;
• вероятность ошибок при переносе заготовки между операциями.

Индивидуальная комплектация

Производитель предусматривает возможность индивидуальной настройки оборудования.

Доступна адаптация станка под:

• конкретные размеры заготовок;
• технологию обработки;
• тип используемых инструментов;
• требования производственного процесса;
• специальные конструкции и проекты.

Возможна разработка оборудования по образцам и чертежам заказчика.

Контроль качества и поставка

Производитель заявляет проведение проверки оборудования перед отгрузкой.

Возможны два варианта транспортной упаковки:

• стандартная упаковка;
• усиленная упаковка в деревянном ящике.

Оборудование предназначено для транспортировки в контейнерах.
