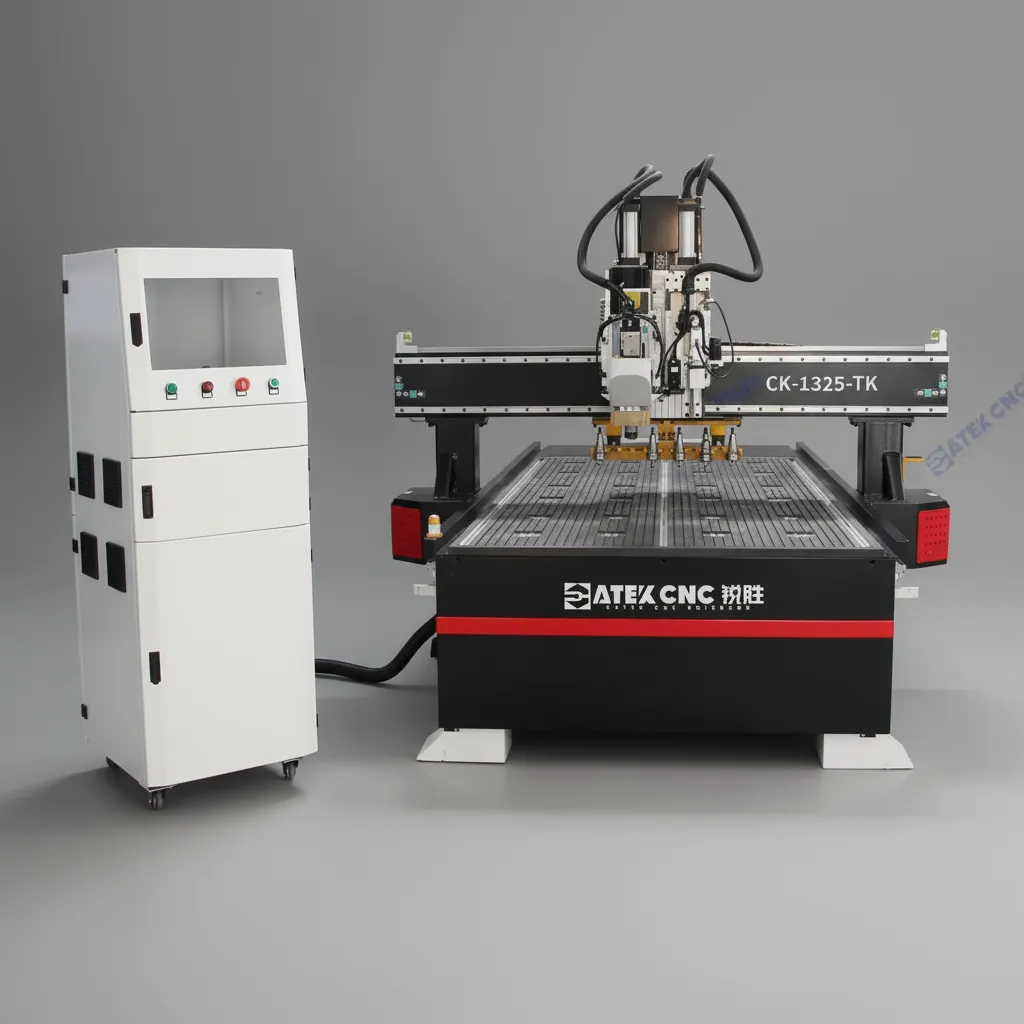

CK-1325-TK — многофункциональный ЧПУ-станок с автоматической сменой инструмента, качающимся ножом и CCD-позиционированием

CK-1325-TK — многофункциональный станок с ЧПУ для комплексной обработки древесины, листовых материалов, пластиков, композитов, поролона, пеноматериалов, тканей, кожи и других заготовок.

Оборудование объединяет сразу несколько технологий обработки: фрезерование и гравировку 9-кВт шпинделем с автоматической сменой инструмента, раскрой материалов качающимся ножом и визуальное позиционирование с помощью CCD-камеры.

Такое исполнение позволяет выполнять различные операции на одной рабочей платформе без постоянной ручной переналадки оборудования.

Ключевые преимущества

• Рабочая зона 1300 × 2500 × 200 мм с возможностью изменения размеров под задачу.
• Шпиндель 9 кВт с воздушным охлаждением и автоматической сменой инструмента.
• 6-позиционный линейный магазин для автоматической смены инструмента.
• Качающийся электрический нож для раскроя гибких и листовых материалов.
• CCD-камера для визуального позиционирования и автоматического раскроя по печатным шаблонам.
• Четырехосевая система управления XDW.
• Полностью сервоприводная система движения с мощными приводами 1,5 кВт.
• Направляющие HIWIN высокой точности.
• Планетарный редуктор SHIMPO (Япония).
• Вакуумный стол с 6 зонами и 24 отверстиями.
• Вакуумный насос 7,5 кВт.
• Двойной пылесборник мощностью 3 кВт.
• Автоматическая система электрической смазки.
• Фотоэлектрические ограничения по осям X/Y/Z.
• Повторяемость позиционирования — ±0,02 мм.
• Максимальная скорость перемещения — до 60 000 мм/мин.

Автоматическая смена инструмента

CK-1325-TK оснащается 9-кВт шпинделем с автоматической сменой инструмента и линейным магазином на 6 позиций.

Станок может автоматически выбирать необходимый инструмент в зависимости от выполняемой операции. Это позволяет последовательно выполнять фрезерование, сверление, гравировку и другие операции без остановки производства для ручной замены инструмента.

Используется инструментальная оснастка ISO30 / ER32. Количество инструментов в магазине может быть увеличено по запросу.

Что это дает производству

• сокращение времени переналадки;
• уменьшение количества ручных операций;
• возможность выполнять несколько технологических переходов за один установ;
• повышение стабильности обработки;
• удобство серийного производства.

Качающийся нож и CCD-камера

Одно из главных преимуществ CK-1325-TK — возможность дополнить фрезерную обработку электрическим качающимся ножом и системой визуального позиционирования CCD.

CCD-камера определяет положение нанесенного изображения или шаблона, после чего система управления формирует траекторию резки.

Это особенно удобно для изготовления:

• рекламных конструкций;
• наклеек и элементов наружной рекламы;
• упаковки;
• выкроек;
• трафаретов;
• изделий из пеноматериалов;
• элементов из EVA, XPE и EPDM;
• изделий из кожи и ткани;
• картонной и гофрокартонной продукции.

Вакуумный рабочий стол

Станок оснащен комбинированным рабочим столом с вакуумной фиксацией и Т-образными пазами.

Рабочая поверхность разделена на 6 вакуумных зон и имеет 24 отверстия. Вакуумная система с насосом мощностью 7,5 кВт обеспечивает надежную фиксацию листовых материалов.

Т-образные пазы позволяют использовать механическую фиксацию отдельно от вакуумной системы — это дает возможность адаптировать станок под различные размеры и типы заготовок.

Жесткая конструкция

Станина CK-1325-TK выполнена из усиленной сварной стали.

Конструкция включает:

• утолщенные стальные опоры;
• тяжелые несущие балки;
• усиленную сварную станину;
• стальную плиту толщиной 8 мм.

Жесткая конструкция предназначена для стабильной работы при высоких скоростях перемещения и интенсивной эксплуатации.

Приводы и направляющие

Для перемещения рабочих органов используются высокоточные линейные направляющие HIWIN с квадратным профилем.

Передача движения:

• X/Y — высокоточная косозубая рейка и шестерня;
• Z — высокоточная шарико-винтовая передача TBI.

Система оснащается сервоприводами мощностью 1,5 кВт, обеспечивающими динамичное перемещение и точное позиционирование.

Максимальная скорость холостого перемещения достигает 60 000 мм/мин, а максимальная скорость резания — 28 000 мм/мин.

Автоматическая система смазки

Электрическая система автоматической смазки работает по заданному циклу и автоматически подает смазочный материал к узлам станка.

Это снижает зависимость обслуживания от ручной смазки и помогает поддерживать стабильную работу механических узлов.

Система управления XDW

CK-1325-TK оснащается четырехосевой системой управления XDW, предназначенной для управления шпинделем, автоматической сменой инструмента и качающимся ножом.

Система поддерживает работу с G-кодом и позволяет загружать управляющие программы через USB.

Интерфейс разработан с учетом удобства оператора и позволяет управлять различными режимами обработки с одного рабочего места.

Материалы для обработки

Шпиндельная обработка

Станок подходит для обработки:

• массива древесины;
• МДФ;
• ДСП;
• HDF;
• ПВХ;
• ABS-пластика;
• акрила и оргстекла;
• картона;
• композитных материалов;
• искусственного камня;
• бамбука;
• эпоксидных материалов;
• двухцветных пластиковых листов и других неметаллических материалов.

Качающийся нож

Качающийся нож может использоваться для раскроя:

• ткани;
• кожи;
• бумаги;
• картона;
• пленки;
• войлока;
• ковровых материалов;
• резины;
• ПВХ;
• силикона;
• EVA;
• поролона и пеноматериалов;
• пенопластовых плит;
• сотового картона;
• полипропиленовых листов;
• KT-панелей;
• звукоизоляционных материалов;
• полистирола;
• XPE и EPDM;
• ряда композитных материалов.

Примеры выпускаемой продукции

CK-1325-TK может применяться для изготовления:

• мебельных фасадов;
• дверей из массива и МДФ;
• дверей шкафов и кухонной мебели;
• декоративных панелей;
• мебельных элементов;
• шкафов и корпусной мебели;
• рекламных вывесок;
• объемных букв;
• шаблонов и трафаретов;
• упаковки;
• выкроек;
• изделий из поролона и пеноматериалов;
• элементов из кожи и ткани;
• декоративных и сувенирных изделий;
• изделий из акрила и пластика.

Основные преимущества CK-1325-TK для производства

Один станок — несколько технологий обработки.

CK-1325-TK объединяет в одном оборудовании:

Фрезерование + гравировку + автоматическую смену инструмента + CCD-позиционирование + раскрой качающимся ножом.

Это позволяет использовать станок не только как классический деревообрабатывающий ЧПУ-роутер, но и как универсальную производственную платформу для работы с широким спектром листовых и гибких материалов.

Для кого подходит

Оборудование может быть востребовано в:

• мебельном производстве;
• деревообработке;
• рекламном производстве;
• производстве упаковки;
• изготовлении декора;
• производстве изделий из пеноматериалов;
• изготовлении мягких элементов;
• производстве POS-материалов;
• мастерских и производственных цехах;
• серийном и мелкосерийном производстве.
