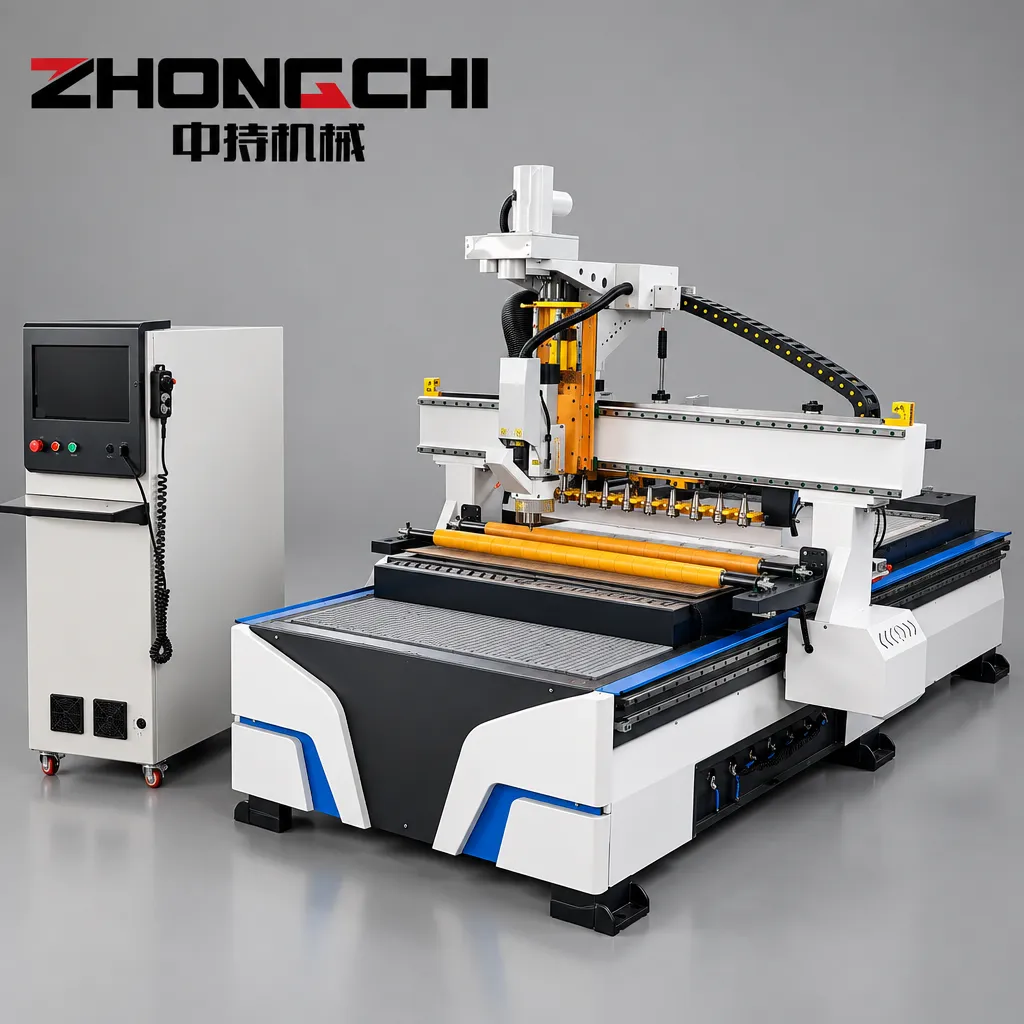

CNC1328 — высокоточный деревообрабатывающий ЧПУ-роутер с автоматической сменой инструмента

CNC1328 — промышленный деревообрабатывающий станок с ЧПУ и автоматической сменой инструмента ATC, предназначенный для раскроя, фрезерования, сверления и гравировки МДФ, ДСП, древесины, мебельных панелей и других листовых материалов.

Станок оснащается 9-кВт шпинделем HQD, автоматическим магазином на 12 инструментов, сервомоторами, системой управления BAOYUAN MW2200, вакуумным столом с насосом 11 кВт и рабочей зоной 1300 × 2800 мм.

CNC1328 ориентирован на предприятия, которым необходима стабильная автоматизированная обработка и возможность выполнять несколько операций без постоянной ручной смены инструмента.

Основные преимущества

• Рабочая зона 1300 × 2800 × 300 мм.
• 9-кВт шпиндель HQD с воздушным охлаждением.
• Частота вращения шпинделя — 0–24 000 об/мин.
• 12-позиционный автоматический магазин инструмента ATC.
• Сервомоторы переменного тока.
• Система управления BAOYUAN MW2200, Тайвань.
• Максимальная скорость быстрого перемещения — 24 000 мм/мин.
• Рабочая скорость — до 20 000 мм/мин.
• Точность позиционирования X/Y/Z — до ±0,01 мм по заявленным данным.
• Вакуумный стол с насосом 11 кВт.
• Раздельная вакуумная система.
• Прижимной ролик для дополнительной фиксации материала.
• Усиленная стальная конструкция.
• Линейные направляющие 25 мм и шарико-винтовые передачи.
• Автоматическая обработка по G-коду.
• Совместимость с Type3 и Ucancam V9; ArtCAM — опционально.
• Питание AC 380 В, 50 Гц, 3 фазы.

12-позиционная автоматическая смена инструмента

Главное преимущество CNC1328 — автоматическая система смены инструмента ATC на 12 позиций.

Станок самостоятельно выбирает необходимый инструмент в соответствии с управляющей программой. Оператору не требуется останавливать оборудование для ручной замены фрезы между технологическими операциями.

Это особенно важно при изготовлении мебельных деталей, когда одна заготовка может последовательно проходить несколько операций:

раскрой → фрезерование → сверление → выборка пазов → обработка контура → гравировка.

Автоматическая смена инструмента позволяет выполнять комплекс операций в рамках одного производственного цикла.

Преимущества ATC

• сокращение времени переналадки;
• снижение количества ручных операций;
• возможность использовать до 12 различных инструментов;
• повышение производительности;
• удобство серийного производства;
• повторяемость технологического процесса.

Шпиндель HQD 9 кВт

CNC1328 оснащается высокопроизводительным шпинделем HQD мощностью 9 кВт с воздушным охлаждением.

Диапазон вращения — до 24 000 об/мин.

Такая конфигурация позволяет выполнять высокоскоростную обработку древесины и древесных плит, а также работать с различными неметаллическими материалами.

Высокая мощность шпинделя особенно востребована при серийном раскрое и фрезеровании мебельных деталей.

Сервоприводы

Станок комплектуется сервомоторами переменного тока мощностью 1500 Вт.

Сервоприводная система обеспечивает управляемое перемещение рабочих органов и подходит для интенсивной автоматизированной эксплуатации.

Она особенно полезна при работе на высоких скоростях и при выполнении сложных траекторий обработки.

Система управления BAOYUAN MW2200

CNC1328 оснащается системой управления BAOYUAN MW2200 производства Тайваня.

Система предназначена для управления движением станка и выполнения управляющих программ на основе G-кода.

Поддержка распространенных программных решений позволяет интегрировать оборудование в существующий процесс подготовки управляющих программ.

Заявлена совместимость с:

• Type3;
• Ucancam V9;
• ArtCAM — опционально.

Вакуумный стол 11 кВт

Для фиксации листовых материалов используется вакуумный рабочий стол.

Вакуумная система оснащается насосом мощностью 11 кВт и разделением рабочей поверхности на несколько зон.

Такое исполнение позволяет адаптировать вакуумную фиксацию под размер заготовки и снижать потери вакуума при обработке отдельных участков рабочего стола.

Дополнительно предусмотрен прижимной ролик, который повышает стабильность фиксации материала в процессе обработки.

Преимущества вакуумной фиксации

• быстрая установка листовых заготовок;
• отсутствие необходимости сверлить или механически крепить каждый лист;
• удобство серийной обработки;
• стабильное положение материала;
• сокращение времени загрузки и выгрузки.

Усиленная конструкция

Станок построен на усиленной стальной раме с увеличенной толщиной элементов конструкции.

Рабочая механика использует линейные направляющие 25 мм и шарико-винтовые передачи.

Жесткая конструкция необходима для сохранения стабильности при интенсивном фрезеровании и высоких скоростях перемещения.

Производительность

CNC1328 рассчитан на работу в условиях серийного производства.

Максимальная скорость быстрого перемещения — 24 000 мм/мин.

Максимальная рабочая скорость — 20 000 мм/мин.

Высокая скорость перемещения в сочетании с автоматической сменой инструмента позволяет сократить вспомогательное время и повысить производительность производственного участка.

Материалы для обработки

Станок предназначен прежде всего для обработки древесных и листовых материалов:

• МДФ;
• ДСП;
• ДВП;
• фанеры;
• массива древесины;
• мебельных щитов;
• деревянных панелей;
• композитных древесных материалов.

В зависимости от установленного инструмента оборудование также может использоваться для обработки ряда пластиков и других неметаллических материалов.

Основные области применения

Мебельное производство

CNC1328 подходит для изготовления:

• мебельных фасадов;
• дверей шкафов;
• корпусных элементов;
• декоративных панелей;
• мебельных щитов;
• элементов кухонной мебели;
• деталей шкафов;
• различных мебельных комплектующих.

Производство дверей

Оборудование может использоваться для:

• раскроя дверных панелей;
• фрезерования контуров;
• изготовления декоративных элементов;
• обработки пазов;
• гравировки;
• подготовки деталей к последующей сборке.

Производство рекламных и декоративных изделий

Станок также может использоваться для изготовления:

• декоративных панелей;
• рекламных конструкций;
• объемных элементов;
• логотипов;
• интерьерных изделий;
• шаблонов и трафаретов.

Точность обработки

В предоставленных технических данных заявлены:

• точность позиционирования X/Y/Z — ±0,01 мм;
• разрешение X/Y — <0,02 мм;
• точность обработки в общей характеристике — 0,05 мм.

Поскольку эти значения относятся к разным параметрам, при подборе оборудования под производство рекомендуется отдельно согласовать с производителем фактические показатели точности позиционирования, повторяемости и точности готовой детали для выбранной конфигурации.

Комплектация

Основная конфигурация включает:

• ЧПУ-станок CNC1328;
• шпиндель HQD 9 кВт;
• 12-позиционный магазин ATC;
• сервомоторы AC;
• систему управления BAOYUAN MW2200;
• вакуумный стол;
• вакуумный насос 11 кВт;
• линейные направляющие;
• шарико-винтовые передачи;
• прижимной ролик;
• систему пылеудаления;
• электрическую систему управления;
• экспортную упаковку.

Для каких предприятий подходит CNC1328

Оборудование представляет интерес для предприятий, где требуется автоматизированный раскрой и комплексная обработка мебельных деталей:

• мебельные фабрики;
• производства корпусной мебели;
• предприятия по изготовлению фасадов;
• производители дверей;
• деревообрабатывающие цеха;
• производства декоративных панелей;
• рекламно-производственные компании;
• серийные и мелкосерийные производства.

CNC1328 — автоматизация мебельного производства

Главная ценность данной конфигурации — не только мощность шпинделя, а сочетание нескольких производственных решений:

9 кВт + 12 инструментов ATC + сервоприводы + вакуумный стол 11 кВт + BОYUAN MW2200 + рабочая зона 1300 × 2800 мм.

Такое оснащение позволяет построить более автоматизированный процесс обработки листовых материалов и сократить количество ручных операций между технологическими переходами.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Помогаем подобрать ЧПУ-оборудование под конкретные материалы, размеры заготовок, технологию обработки и требуемую производительность.

Что предлагаем:

• подбор оборудования под задачи производства;
• поставку оборудования из Китая;
• проверку станка на заводе перед отгрузкой;
• фото- и видеоконтроль оборудования;
• организацию доставки;
• пусконаладочные работы;
• обучение персонала;
• гарантийное и постгарантийное сопровождение.

Поставляем промышленное оборудование для предприятий по всей России и СНГ.

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики

Параметр	Значение
Модель	CNC1328
Тип	Деревообрабатывающий ЧПУ-роутер
Рабочая зона X/Y	1300 × 2800 мм
Высота обработки по Z	300 мм
Шпиндель	HQD, воздушное охлаждение
Мощность шпинделя	9 кВт
Диапазон оборотов	0–24 000 об/мин
ATC	12 инструментов
Приводы	Сервомоторы AC
Мощность приводного двигателя	1500 Вт
Система управления	BAOYUAN MW2200, Тайвань
Макс. скорость перемещения	24 000 мм/мин
Макс. рабочая скорость	20 000 мм/мин
Точность позиционирования X/Y/Z	±0,01 мм
Разрешение X/Y	<0,02 мм
Рабочий стол	Вакуумный
Вакуумная система	6 зон, насос 11 кВт
Дополнительная фиксация	Прижимной ролик
Направляющие	Линейные, 25 мм
Передача	Шарико-винтовая передача
Команда управления	G-код
Питание	AC 380 В, 50 Гц, 3 фазы
Совместимое ПО	Type3, Ucancam V9, ArtCAM — опция
Сертификация	CE
Гарантия	1 год
Масса упаковки	около 2300 кг
Размер упаковки	4200 × 2250 × 2250 мм
Происхождение	Китай
Код ТН ВЭД	8465990000
