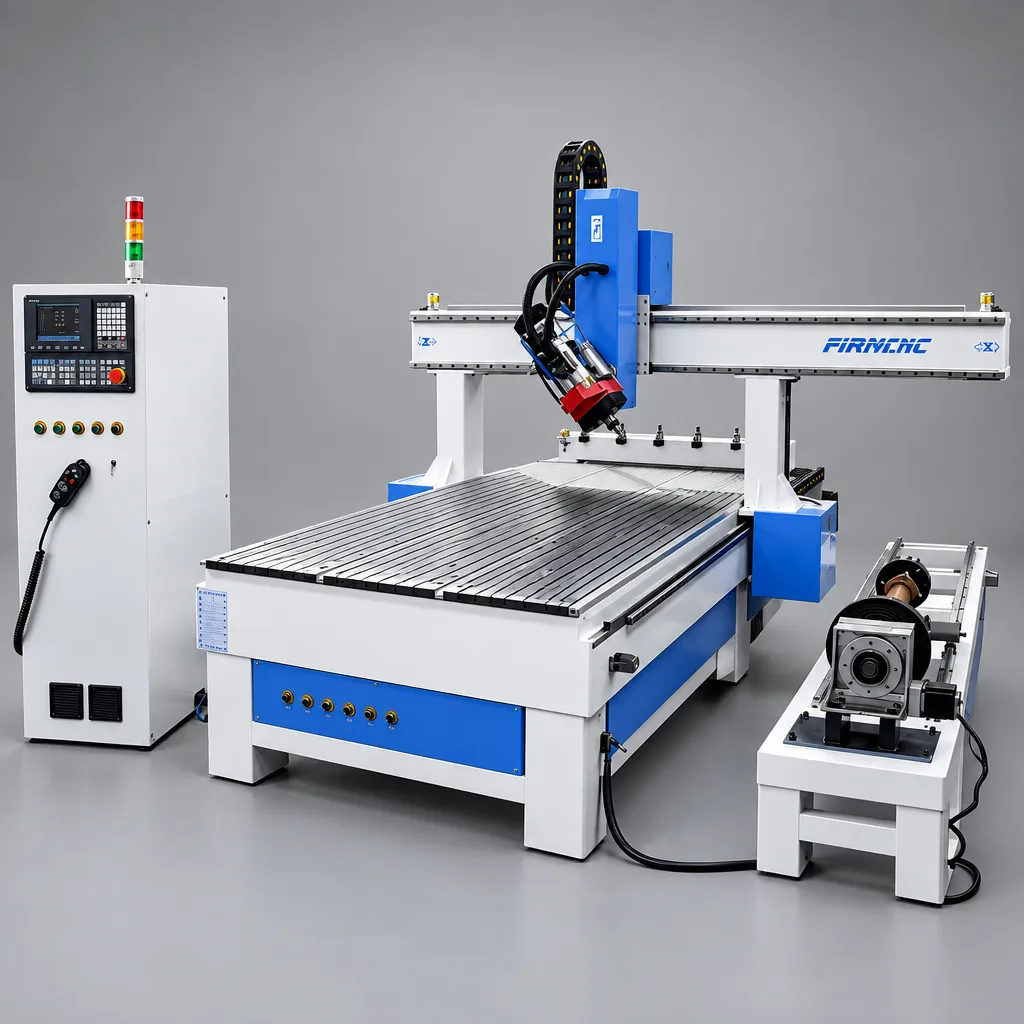

FM1530 4 Axis — 4-осевой ЧПУ-фрезерный станок с ATC и поворотной осью

FM1530 4 Axis — промышленный 4-осевой ЧПУ-фрезерный станок с автоматической сменой инструмента, предназначенный для обработки древесины, МДФ, пластика, акрила, искусственного камня и ряда мягких металлов.

Главное отличие модели — 4-я поворотная ось с вращением шпиндельной головки до ±180°, которая расширяет возможности оборудования при обработке объемных и сложнопрофильных деталей.

Станок сочетает крупную рабочую зону 3000×1500 мм, шпиндель HSD 9 кВт с ATC, сервоприводы Yaskawa, направляющие HIWIN, редукторы Shimpo и вакуумно-Т-образный рабочий стол.

Ключевые преимущества

4-я поворотная ось

Поворотная шпиндельная головка позволяет изменять положение инструмента в пределах ±180°.

Это дает возможность выполнять операции, которые сложно реализовать на стандартном 3-осевом фрезерном станке:

• обработку наклонных поверхностей;
• сверление под различными углами;
• обработку сложных контуров;
• 3D-фрезерование;
• изготовление объемных декоративных элементов;
• обработку деталей со сложной геометрией.

Шпиндель HSD 9 кВт с автоматической сменой инструмента

Станок оснащается промышленным шпинделем HSD мощностью 9 кВт с автоматической сменой инструмента.

Максимальная частота вращения — 24 000 об/мин.

ATC-система позволяет автоматически выбирать необходимый инструмент в соответствии с управляющей программой, что сокращает время переналадки и количество ручных операций.

Предусмотрена линейная система автоматической смены инструмента на 6 или 8 позиций в зависимости от комплектации.

Сервоприводы Yaskawa

Для приводов используются серводвигатели и драйверы Yaskawa, Япония.

Сервосистема обеспечивает высокую скорость реакции, точное позиционирование рабочих органов и стабильность движения при выполнении сложных операций.

Направляющие HIWIN

По линейным осям применяются квадратные направляющие HIWIN.

По оси Z используется комбинация линейных направляющих HIWIN и шарико-винтовой передачи TBI.

Такая конструкция обеспечивает точное и стабильное перемещение рабочего узла.

Редукторы Shimpo

По осям X и Y применяются планетарные редукторы Shimpo, Япония.

Они обеспечивают передачу высокого крутящего момента, низкий люфт и стабильную работу приводного механизма.



Жесткая конструкция

Станина FM1530 выполнена из сварной стальной трубчатой конструкции, рассчитанной на эксплуатацию в промышленном режиме.

Жесткая конструкция снижает влияние вибраций на качество обработки и обеспечивает стабильность при работе с крупными заготовками.

Рабочая зона 3000×1500 мм позволяет обрабатывать крупноформатные листовые материалы и одновременно использовать станок для изготовления деталей различного размера.

Вакуумно-Т-образный стол

Рабочий стол объединяет вакуумную фиксацию и Т-образные пазы.

Такая конструкция позволяет выбирать способ закрепления заготовки в зависимости от технологической задачи.

Вакуумная система особенно удобна при обработке:

• МДФ;
• фанеры;
• древесных плит;
• пластиков;
• акрила;
• листовых композитных материалов.

Т-образные пазы позволяют дополнительно использовать механические прижимы и специальную оснастку.

Автоматическая смена инструмента

ATC-шпиндель обеспечивает автоматическую смену инструмента непосредственно по управляющей программе.

В зависимости от комплектации доступна система на 6 или 8 инструментов.

Это позволяет организовать последовательную обработку без остановки станка для ручной замены инструмента.

Например, один технологический цикл может включать:

черновое фрезерование → чистовую обработку → сверление → гравировку → обработку сложного контура.

Система управления

В зависимости от комплектации станок может оснащаться:

• Syntec, Тайвань;
• Weihong NK280.

Управление осуществляется по G-коду.

Для подготовки управляющих программ могут использоваться Type3, ArtCAM, VCarve/VCarve Pro, UCanCAM и другое совместимое CAM-программное обеспечение.

Предусмотрена функция сохранения точки обработки и восстановления рабочего процесса после аварийного отключения электропитания.

Автоматическая калибровка инструмента

Станок может комплектоваться системой автоматической настройки инструмента.

Автоматическая калибровка позволяет сократить время подготовки оборудования к работе и компенсировать изменения длины инструмента при его замене.

Дополнительное оборудование

В зависимости от поставляемой конфигурации возможно оснащение:

• вакуумным насосом;
• системой автоматической смазки;
• системой пылеудаления Airtech Pro;
• автоматическим датчиком инструмента;
• дополнительным программным обеспечением;
• системой охлаждения;
• дополнительными приводами и компонентами управления.

Материалы для обработки

FM1530 4 Axis предназначен прежде всего для деревообработки, однако возможности станка значительно шире.

Оборудование может использоваться для обработки:

Древесных материалов

• массива древесины;
• фанеры;
• МДФ;
• ДСП;
• мебельных щитов;
• деревянных панелей.

Пластиков

• акрила;
• ПВХ;
• ABS;
• PP;
• PE;
• органического стекла.

Композитных и минеральных материалов

• искусственного камня;
• эпоксидных материалов;
• различных композитов.

Мягких металлов

• алюминия;
• меди и других материалов при использовании соответствующего инструмента и технологических режимов.

Области применения

FM1530 4 Axis может использоваться в:

Мебельном производстве

• мебельных фасадов;
• дверей;
• шкафов;
• столов;
• стульев;
• декоративных элементов;
• элементов интерьера.

Деревообработке

• резных панелей;
• объемных деталей;
• декоративных элементов;
• 3D-рельефов;
• художественной обработки древесины.

Производстве рекламы

• объемных букв;
• логотипов;
• рекламных конструкций;
• табличек;
• декоративных панелей.

Производстве сложных деталей

4-я поворотная ось особенно полезна при изготовлении изделий, требующих обработки под различными углами и создания объемной геометрии.

Преимущества конфигурации FM1530

3000×1500 мм — крупная рабочая зона для листовых материалов.

HSD 9 кВт + ATC — высокая производительность и автоматическая смена инструмента.

4-я поворотная ось ±180° — возможность обработки сложных пространственных поверхностей.

Yaskawa + HIWIN + Shimpo — промышленная приводная и линейная механика.

Вакуум + Т-пазы — гибкая фиксация заготовок.

Syntec / NK280 — профессиональная система управления.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Поставляем промышленное ЧПУ-оборудование для деревообработки, мебельного производства, рекламы и обработки листовых материалов.

Поможем подобрать конфигурацию FM1530 4 Axis под ваши материалы, размеры заготовок, необходимую точность и технологические операции.

Организуем поставку оборудования из Китая, контроль комплектации и качества перед отгрузкой. При необходимости поможем с запуском, настройкой, обучением операторов и последующим сервисным сопровождением.

Подберем оборудование под вашу задачу и рассчитаем стоимость поставки.

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики

Параметр	Значение
Модель	FM1530 4 Axis
Тип	4-осевой ЧПУ-фрезерный станок
Рабочая область X/Y	3000×1500 мм
Высота обработки по Z	400 мм*
4-я ось	Поворот шпиндельной головки ±180°
Шпиндель	HSD, ATC
Мощность шпинделя	9 кВт
Охлаждение шпинделя	Воздушное
Максимальная скорость шпинделя	24 000 об/мин
Смена инструмента	Автоматическая
Количество инструментов	6 или 8, в зависимости от исполнения
Направляющие	HIWIN, квадратные
Передача X/Y	Косозубая зубчатая рейка и шестерня
Передача Z	Шарико-винтовая передача TBI
Серводвигатели	Yaskawa, Япония
Планетарные редукторы	Shimpo, Япония
Инвертор	Delta, Тайвань
Система управления	Syntec / Weihong NK280
Рабочий стол	Вакуумный + Т-образные пазы
Конструкция станины	Сварная стальная трубчатая
Максимальная рабочая скорость	до 30 000 мм/мин*
Максимальная скорость быстрого перемещения	до 50 000 мм/мин*
Точность позиционирования	±0,03 мм/300 мм*
Командный язык	G-код
Интерфейс	USB
ПО	Type3, ArtCAM, VCarve и др.
Электропитание	AC 380 В, 3 фазы, 50 Гц
Масса нетто	около 2200 кг*
Масса брутто	около 2400 кг*
Сертификация	CE, ISO
Страна производства	Китай, Цзинань

* Часть характеристик приведена производителем для серии FM1325/FM1530/FM2030/FM2040 и может зависеть от конкретной комплектации. Окончательные параметры фиксируются в спецификации на выбранный станок.
