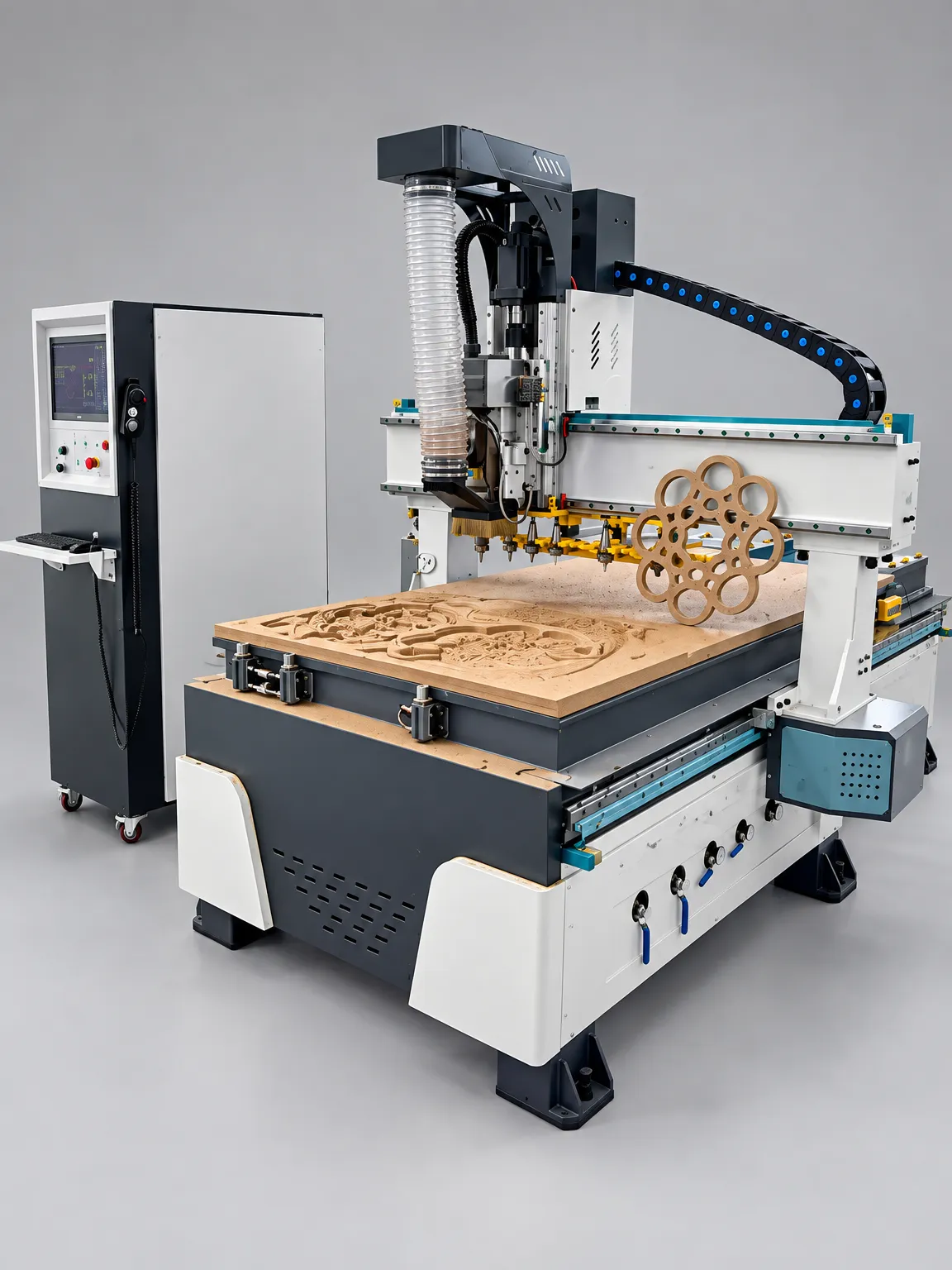

Фрезерный станок с ЧПУ UG-1325ATC с автоматической сменой инструмента

UG-1325ATC — промышленный деревообрабатывающий фрезерный станок с ЧПУ рабочей зоной 1300×2500×300 мм, автоматической сменой инструмента, вакуумным столом и системой управления SYNTEC 63CA.

Станок предназначен для высокоточной фрезеровки, раскроя, гравировки и 3D-обработки древесины, МДФ, фанеры и других листовых материалов. Автоматический инструментальный магазин на 8 позиций позволяет выполнять комплексные операции без постоянного вмешательства оператора.

Основные преимущества

Автоматическая смена инструмента ATC
Линейный инструментальный магазин на 8 позиций позволяет автоматически выбирать необходимую фрезу в процессе обработки. Время смены инструмента — около 8 секунд.

Промышленная система управления SYNTEC 63CA
Обеспечивает точное управление движением станка, регулирование скорости обработки, выполнение сложных 3D-траекторий и защиту от выхода за пределы рабочей зоны.

Сервоприводы SYNTEC 1000 Вт
Серводвигатели и приводы установлены на всех основных осях XYZ. Система обеспечивает высокую точность позиционирования и стабильность работы при интенсивной эксплуатации.

Шпиндель HQD 6,0 кВт с воздушным охлаждением
Высокоскоростной шпиндель с конусом ISO30 работает в диапазоне 12 000–24 000 об/мин и рассчитан на интенсивную обработку древесины и листовых материалов.

Вакуумный стол с Т-образными пазами
Вакуумная система обеспечивает надежную фиксацию заготовок различного формата без необходимости постоянного механического крепления.

Мощный вакуумный насос 7,5 кВт VFD
Регулируемый вакуумный насос обеспечивает эффективную фиксацию материала на рабочем столе и позволяет оптимизировать работу системы в зависимости от нагрузки.

Прецизионная механика
По осям X и Y используется косозубая зубчатая рейка и передача, по оси Z — шарико-винтовая передача. Направляющие HIWIN обеспечивают плавное перемещение и высокую точность.

Автоматическая калибровка инструмента
Станок оснащён автоматическим датчиком инструмента, что упрощает настройку нулевой точки по оси Z после смены фрезы.

Автоматическая система смазки
Упрощает техническое обслуживание станка и обеспечивает стабильную работу направляющих и элементов механики.

Система удаления стружки и пыли
В комплект входит пылесборник мощностью 3,0 кВт с двумя мешками, обеспечивающий удаление отходов непосредственно во время обработки.

Обрабатываемые материалы

UG-1325ATC предназначен прежде всего для обработки:

• массива древесины;
• МДФ;
• фанеры;
• мебельных щитов;
• ДСП;
• композитных древесных материалов;
• пластиков и других листовых материалов;
• отдельных видов цветных металлов — при использовании соответствующего инструмента и системы масляного тумана.

Области применения

Станок подходит для производства:

• мебельных фасадов и дверей;
• дверей из массива и композитных материалов;
• декоративных панелей;
• мебельных элементов;
• резных и рельефных изделий;
• экранов и декоративных конструкций;
• элементов интерьера;
• рекламных и декоративных изделий;
• 3D-рельефов;
• деталей из МДФ и фанеры.

Благодаря автоматической смене инструмента UG-1325ATC особенно эффективен там, где одна деталь требует нескольких последовательных операций: раскроя, черновой и чистовой фрезеровки, сверления, гравировки и 3D-обработки.

Конструкция и комплектация

Станина выполнена из усиленной сварной стальной конструкции с обработкой для повышения стабильности геометрии. Станок оснащён независимым шкафом управления SYNTEC, вакуумной системой фиксации, системой удаления пыли, автоматической смазкой и автоматической калибровкой инструмента.

Дополнительным преимуществом является функция восстановления обработки после сбоя питания или остановки: система позволяет вернуться к заданной точке и продолжить выполнение программы, сокращая потери материала.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Помогаем подобрать оборудование под конкретные технологические задачи производства.

Подбор оборудования → Проверка на заводе → Фото- и видеоконтроль → Поставка → Монтаж и пусконаладка → Обучение → Гарантийное и постгарантийное обслуживание.

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики

* В исходной спецификации также указаны значения, которые выглядят как технические ошибки перевода: «60000–800000 мм/мин» и «25000–400 мм/мин». Для публикации корректно указывать подтверждённое значение максимальной скорости после уточнения у производителя.
