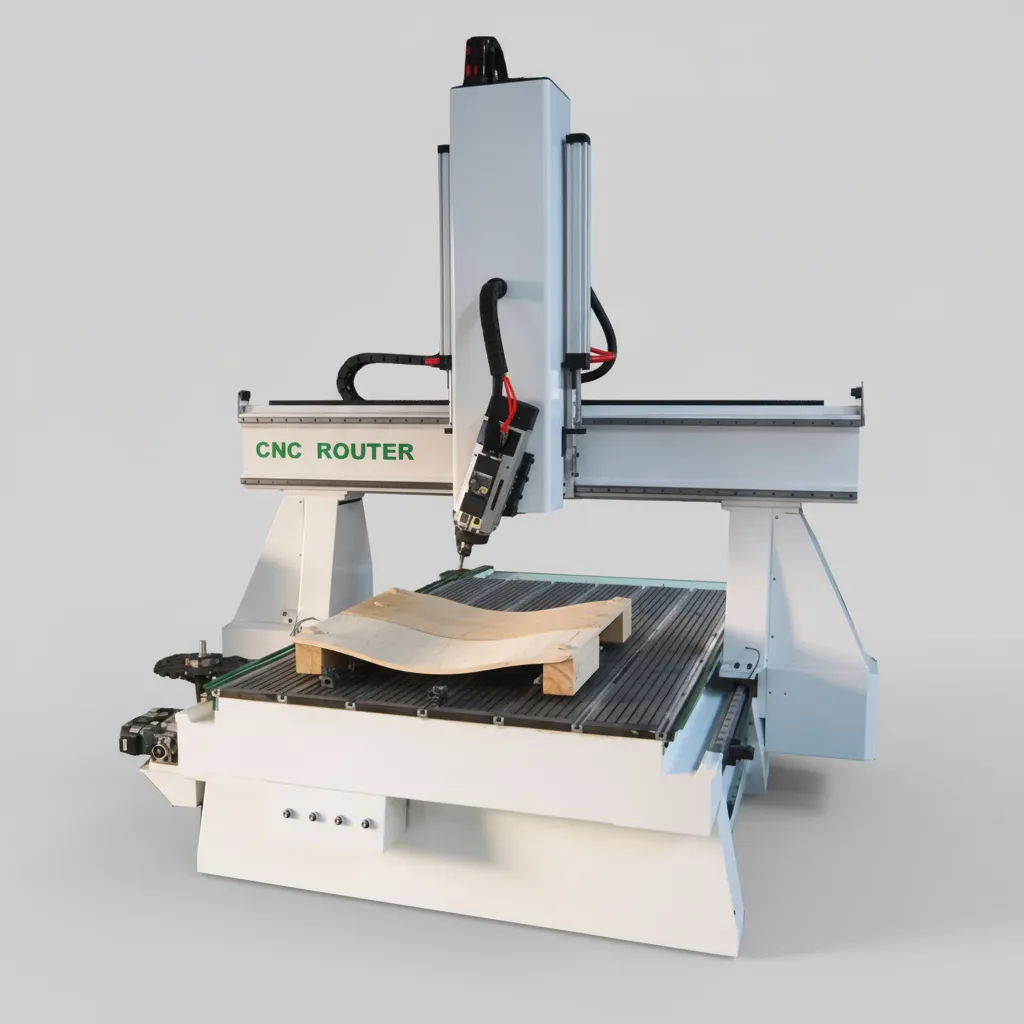

USM-1325 — 4-осевой ЧПУ-фрезерный станок с поворотной осью

USM-1325 — 4-осевой фрезерно-гравировальный станок с ЧПУ для деревообработки, изготовления рельефных изделий, декоративных элементов и обработки заготовок сложной геометрии.

В отличие от стандартных 3-осевых роутеров, оборудование оснащается поворотной 4-й осью, что позволяет обрабатывать заготовки с различных сторон и создавать объемные пространственные формы.

Станок сочетает усиленную конструкцию, 9-кВт шпиндель HQD с воздушным охлаждением, сервоприводы Leadshine, направляющие HIWIN и шарико-винтовые передачи TBI.

Ключевые преимущества

• 4 оси ЧПУ для обработки объемных и сложных геометрических деталей.
• Рабочая зона 1300 × 2500 × 500 мм.
• 9-кВт шпиндель HQD с воздушным охлаждением.
• Воздушное охлаждение исключает необходимость отдельной системы водяного охлаждения шпинделя.
• 4-я поворотная ось для обработки деталей с различных углов.
• Направляющие HIWIN высокой точности.
• Передачи TBI.
• Сервомоторы и приводы Leadshine.
• Комбинированный вакуумно-Т-образный стол.
• Вакуумный насос мощностью 5,5 кВт.
• Автоматическая система смазки.
• Автоматический датчик инструмента.
• Усиленная конструкция станины.
• Система управления ShanLong.
• Система пылезащиты и двойной пылесборник.
• Возможность индивидуальной комплектации по образцу, чертежу или техническому заданию.

4-я поворотная ось

Главное отличие USM-1325 от стандартных трехосевых станков — дополнительная поворотная ось.

Она позволяет обрабатывать заготовку не только по координатам X, Y и Z, но и выполнять операции с поворотом детали.

Это особенно актуально для изготовления:

• объемных декоративных элементов;
• колонн;
• балясин;
• ножек мебели;
• художественных изделий;
• скульптурных элементов;
• рельефов;
• сложных пространственных деталей;
• элементов с обработкой нескольких сторон.

4-осевая обработка сокращает количество переустановок заготовки и позволяет получать более сложную геометрию в рамках одной технологической операции.

Шпиндель HQD 9 кВт

Станок оснащается высокопроизводительным шпинделем HQD мощностью 9 кВт с воздушным охлаждением.

Воздушное охлаждение не требует отдельного водяного контура для охлаждения шпинделя, что упрощает эксплуатацию оборудования и обслуживание.

Высокая мощность шпинделя позволяет использовать станок для интенсивной обработки древесины, МДФ, пластиков и других неметаллических материалов.

Направляющие HIWIN

В конструкции применяются высокоточные квадратные линейные направляющие HIWIN.

Они обеспечивают:

• стабильное перемещение рабочих органов;
• высокую жесткость;
• равномерную передачу нагрузки;
• устойчивость к интенсивной эксплуатации;
• длительный ресурс механической части.

Передачи TBI

Для передачи движения используются компоненты TBI.

По указанной конфигурации:

• X/Y — зубчатая рейка и шестерня;
• Z — шарико-винтовая передача.

Такое сочетание позволяет адаптировать систему движения под особенности каждой координатной оси.

Сервоприводы Leadshine

USM-1325 комплектуется сервомоторами и приводами Leadshine.

По сравнению с классическими шаговыми приводами сервосистема обеспечивает более плавную работу, устойчивость к нагрузкам и стабильное управление движением.

Это особенно важно при обработке сложных траекторий и при работе 4-й поворотной оси.

Вакуумно-Т-образный стол

Рабочий стол сочетает вакуумную фиксацию и Т-образные пазы.

Вакуумная система позволяет надежно удерживать листовые материалы во время обработки.

Т-образные пазы дают возможность использовать механические крепления для заготовок, которые невозможно эффективно зафиксировать только вакуумом.

Вакуумный стол подходит для работы с различными материалами и позволяет адаптировать способ фиксации под конкретную технологическую операцию.

В комплектации предусмотрен вакуумный насос мощностью 5,5 кВт.

Система управления ShanLong

Станок оснащается системой управления ShanLong с англоязычным интерфейсом.

Управление ЧПУ позволяет программировать траектории инструмента и автоматически выполнять заданные технологические операции.

Для серийного производства особенно важно, что одна и та же управляющая программа может использоваться многократно, обеспечивая повторяемость обработки однотипных изделий.

Автоматический датчик инструмента

В комплектации предусмотрен автоматический датчик инструмента.

Он используется для определения положения инструмента и упрощает подготовку станка к работе после установки или замены фрезы.

Система пылеудаления и защиты

При обработке древесины и плитных материалов образуется значительное количество стружки и пыли.

USM-1325 оснащается:

• системой пылезащиты;
• двойной системой сбора пыли.

Это помогает поддерживать рабочую зону в более чистом состоянии и снижает количество загрязнений механических компонентов станка.

Автоматическая система смазки

Оборудование оснащается автоматической системой подачи смазки.

Автоматизация обслуживания снижает необходимость постоянного ручного контроля смазки механических узлов и помогает поддерживать стабильную работу направляющих и элементов передачи движения.

Материалы для обработки

USM-1325 может применяться для обработки широкого спектра неметаллических материалов, включая:

• массив древесины;
• МДФ;
• ДСП;
• ДВП;
• фанеру;
• древесные композиты;
• пластики;
• ПВХ;
• акрил;
• оргстекло;
• искусственные материалы;
• декоративные листовые материалы.

Основные направления применения

Деревообработка

Станок подходит для изготовления:

• мебельных фасадов;
• декоративных панелей;
• дверей;
• мебельных элементов;
• объемных декоративных деталей;
• рельефов;
• художественных изделий;
• элементов интерьера.

Рекламное производство

Возможное применение:

• рекламные вывески;
• логотипы;
• объемные буквы;
• декоративные панели;
• рекламные конструкции;
• изделия из акрила и пластика.

Сувенирное производство

4-осевая обработка особенно востребована при изготовлении:

• объемных сувениров;
• подарочных изделий;
• декоративных фигур;
• художественных элементов;
• рельефных изображений;
• сложных пространственных изделий.

Мебельное производство

USM-1325 может использоваться для изготовления элементов мебели, требующих сложной геометрии и обработки нескольких поверхностей.

Возможности индивидуальной комплектации

Производитель заявляет возможность адаптации оборудования под требования заказчика.

Конфигурация может подбираться на основании:

• образца готового изделия;
• чертежа;
• 3D-модели;
• перечня обрабатываемых материалов;
• требований к рабочей зоне;
• производительности;
• особенностей технологического процесса.

Это позволяет сформировать оборудование под конкретную производственную задачу, а не использовать универсальную конфигурацию без учета особенностей предприятия.

Почему 4-осевой станок

Для стандартных плоских деталей часто достаточно трех координат X/Y/Z.

4-я поворотная ось расширяет технологические возможности оборудования и позволяет работать с объемными заготовками и поверхностями, расположенными под различными углами.

В результате можно:

• уменьшить количество переустановок;
• сократить вспомогательное время;
• обрабатывать несколько поверхностей за один технологический цикл;
• создавать сложные пространственные формы;
• автоматизировать повторяющиеся операции.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Помогаем подобрать ЧПУ-оборудование под конкретные материалы, размеры заготовок, технологию обработки и объем производства.

Что предлагаем:

• подбор оборудования под производственную задачу;
• поставку оборудования из Китая;
• проверку станка на заводе перед отгрузкой;
• фото- и видеоконтроль оборудования;
• организацию доставки;
• пусконаладочные работы;
• обучение персонала;
• гарантийное и постгарантийное сопровождение.

Поставляем промышленное оборудование для предприятий по всей России и СНГ.

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики

Параметр	Значение
Модель	USM-1325 / USM1325
Тип	4-осевой ЧПУ-фрезерный станок
Количество осей	4
Рабочая зона X	1300 мм
Рабочая зона Y	2500 мм
Рабочая зона Z	500 мм
Общая рабочая зона	1300 × 2500 × 500 мм
4-я ось	Поворотная
Шпиндель	HQD, воздушное охлаждение
Мощность шпинделя	9 кВт
Система управления	ShanLong
Рабочий стол	Вакуумный + Т-образные пазы
Вакуумный насос	5,5 кВт
Направляющие	HIWIN, Тайвань
Передачи	TBI, Тайвань
Передача X/Y	Рейка и шестерня
Передача Z	Шарико-винтовая передача
Приводы	Leadshine
Двигатели	Сервомоторы
Датчик инструмента	Автоматический
Система смазки	Автоматическая
Пылезащита	Предусмотрена
Пылесборник	Двойная система сбора пыли
Электрические компоненты	Французские компоненты
Концевые выключатели	Omron
Питание	380 / 220 В, 50 Гц
Сертификация	ISO, CE
Состояние	Новое
Происхождение	Китай
Код ТН ВЭД	8465990000
