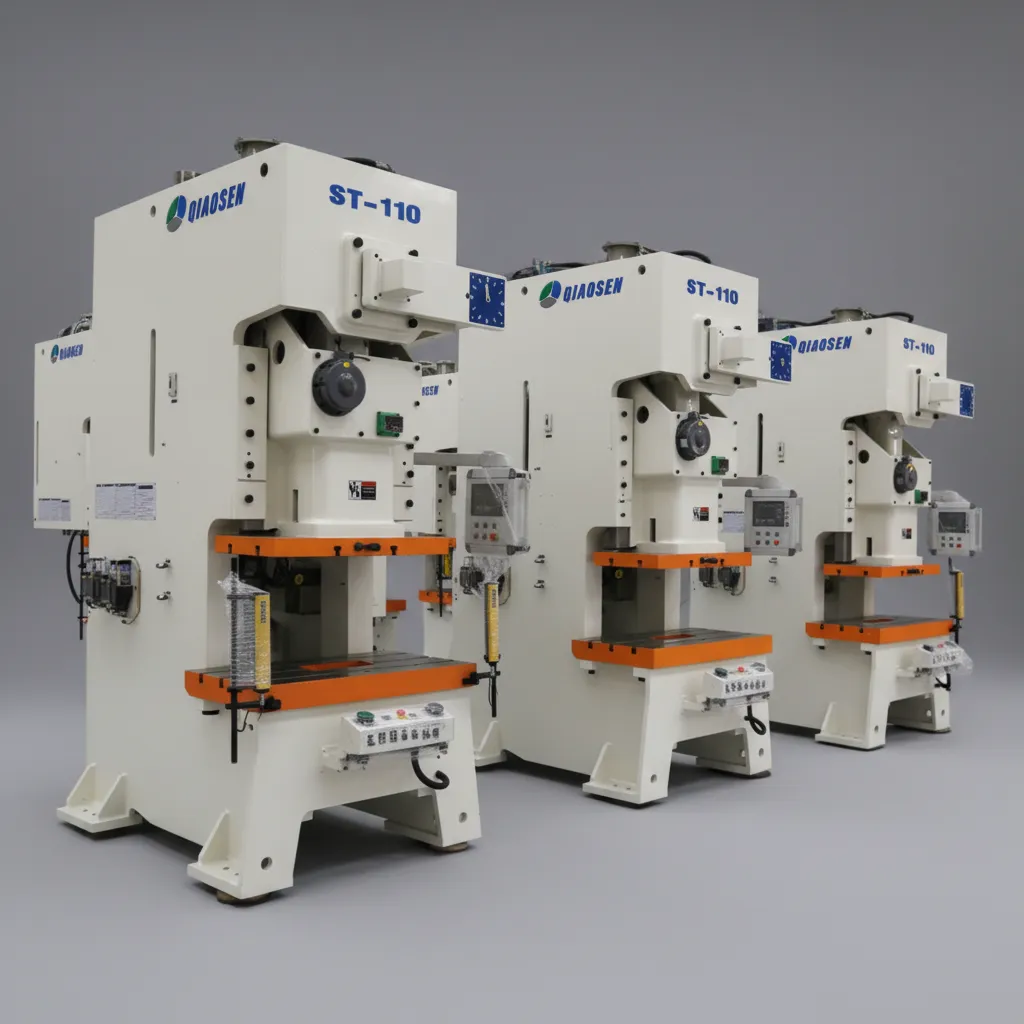

C-ОБРАЗНЫЙ КРИВОШИПНЫЙ ПРЕСС СЕРИИ ST
Высокоточная штамповка и глубокая вытяжка металла
Прессы серии ST — однокривошипное оборудование с C-образной станиной, предназначенное для выполнения операций штамповки, пробивки, гибки и глубокой вытяжки металлических заготовок.
Конструкция пресса ориентирована на высокую точность обработки, стабильность работы и продолжительный срок службы оснастки. Линейка включает модели с усилием от 25 до 315 тонн, что позволяет подобрать оборудование под различные производственные задачи.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Высокая точность
Точность пресса соответствует JIS Class 1, обеспечивая стабильность положения и повторяемость операций.
Жёсткая C-образная станина
Рама изготовлена из высокопрочной стали и рассчитана на минимизацию деформаций при рабочих нагрузках.
Высокоточная направляющая система
Направляющие проходят высокочастотную закалку и последующую обработку, что повышает износостойкость и стабильность работы ползуна.
Кованый коленчатый вал
Используется коленчатый вал из легированной стали 42CrMo, рассчитанный на высокие эксплуатационные нагрузки.
Надёжная силовая передача
Прецизионно обработанные зубчатые передачи обеспечивают плавную передачу мощности, снижение вибраций и стабильность работы механизма.
Гидравлическая защита от перегрузки
Система HOLP обеспечивает защиту оборудования и штамповой оснастки при возникновении перегрузки.
Современная система управления
Платформа управления на базе Siemens и сенсорный интерфейс обеспечивают удобный контроль рабочих параметров и возможность интеграции с автоматизированными производственными линиями.
ЛИНЕЙКА ST
| Модель | Усилие | Ход ползуна | Ходы/мин |
|---|---|---|---|
| ST-25 | 25 т | 60 мм | 60–140 |
| ST-35 | 35 т | 70 мм | 40–120 |
| ST-45 | 45 т | 80 мм | 40–100 |
| ST-60 | 60 т | 120 мм | 35–90 |
| ST-80 | 80 т | 150 мм | 35–80 |
| ST-110 | 110 т | 180 мм | 30–60 |
| ST-160 | 160 т | 200 мм | 20–50 |
| ST-200 | 200 т | 200 мм | 20–50 |
| ST-260 | 260 т | 250 мм | 20–40 |
| ST-315 | 315 т | 250 мм | 20–40 |
Для каждой модели доступны различные варианты исполнения механизма и параметров работы.
ОСНОВНЫЕ ОПЕРАЦИИ
Оборудование применяется для:
- штамповки металлических деталей;
- пробивки отверстий;
- гибки листового металла;
- глубокой вытяжки;
- изготовления элементов и комплектующих;
- серийного производства металлических изделий;
- работы со штамповой оснасткой.
СТАНДАРТНОЕ ОСНАЩЕНИЕ
В зависимости от исполнения пресс может комплектоваться:
- гидравлической защитой от перегрузки;
- системой электрической смазки;
- регулировкой положения ползуна;
- устройством балансировки инструмента;
- контроллером вращающегося кулачка;
- индикатором угла коленчатого вала;
- сенсорным экраном;
- световой завесой безопасности;
- устройством защиты от падения;
- системой продувки воздухом;
- LED-подсветкой зоны штампа;
- инструментами для технического обслуживания.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Предусмотрена комплектация под конкретные производственные задачи:
подушка пресса, система быстрой смены штампа, автоматическая подача, системы автоматизации, монитор рабочего усилия, антивибрационные опоры, циркуляционная система смазки, электрическая регулировка высоты штампа и другие опции.
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
Производитель предоставляет обучение операторов и технического персонала, консультации по эксплуатации и техническому обслуживанию оборудования.
При необходимости возможно предоставление сервисного сопровождения и индивидуальной конфигурации пресса.
ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА
Помогаем подобрать прессовое оборудование под конкретные технологические задачи, требуемое усилие и используемую штамповую оснастку.
Подбор оборудования → Проверка на заводе → Фото- и видеоконтроль → Поставка → Монтаж и пусконаладка → Обучение → Гарантийное и постгарантийное обслуживание
☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru
Серия ST — от 25 до 315 тонн. Решения для точной промышленной штамповки.
Значения для V-type соответствуют технической таблице серии ST: для ST-25–ST-80 — отдельной таблице производителя, а для ST-110–ST-315 — расширенной спецификации серии.
Технические характеристики — H-type
| Параметр | Ед. изм. | ST-25 | ST-35 | ST-45 | ST-60 | ST-80 | ST-110 | ST-160 | ST-200 | ST-260 | ST-315 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное усилие пресса | т | 25 | 35 | 45 | 60 | 80 | 110 | 160 | 200 | 260 | 315 |
| Точка приложения номинального усилия | мм | 1,6 | 1,6 | 1,6 | 2 | 2 | 3 | 3 | 3 | 3,5 | 3,5 |
| Число ходов ползуна | ход/мин | 130–200 | 110–180 | 110–150 | 80–120 | 80–120 | 60–90 | 40–70 | 50–70 | 40–50 | 40–50 |
| Длина хода ползуна | мм | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 150 |
| Максимальная высота штампа | мм | 215 | 235 | 265 | 340 | 380 | 410 | 510 | 510 | 550 | 570 |
| Регулировка положения ползуна | мм | 50 | 55 | 60 | 75 | 80 | 80 | 100 | 110 | 120 | 120 |
| Размер ползуна | мм | 470×230×50 | 520×250×50 | 560×340×60 | 700×400×70 | 770×420×70 | 910×470×80 | 990×550×90 | 1130×630×90 | 1250×700×100 | 1300×750×100 |
| Размер стола (подушки) | мм | 680×300×70 | 800×400×70 | 850×440×80 | 900×500×80 | 1000×550×90 | 1150×600×110 | 1250×800×140 | 1400×820×160 | 1500×840×180 | 1600×840×180 |
| Расстояние от центра ползуна до станины | мм | 155 | 205 | 225 | 255 | 280 | 305 | 405 | 415 | 430 | 430 |
| Высота стола от пола | мм | 795 | 790 | 790 | 785 | 830 | 830 | 900 | 995 | 1030 | 1030 |
| Диаметр отверстия хвостовика | мм | Ø38,1 | Ø38,1 | Ø38,1 | Ø50 | Ø50 | Ø50 | Ø65 | Ø65 | Ø65 | Ø65 |
| Мощность главного двигателя | кВт×P | 3,7×4 | 3,7×4 | 5,5×4 | 5,5×4 | 7,5×4 | 11×4 | 15×4 | 18,5×4 | 22×4 | 30×4 |
| Тип регулировки ползуна | — | Ручная | Ручная | Ручная | Электрическая | Электрическая | Электрическая | Электрическая | Электрическая | Электрическая | Электрическая |
| Рабочее давление воздуха | кг/см² | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Класс точности пресса | класс | JIS 1 | JIS 1 | JIS 1 | JIS 1 | JIS 1 | JIS 1 | JIS 1 | JIS 1 | JIS 1 | JIS 1 |
| Габариты (Д×Ш×В) | мм | 1280×850×2200 | 1380×900×2400 | 1575×950×2500 | 1595×1000×2800 | 1800×1180×2980 | 1900×1300×3200 | 2315×1400×3670 | 2615×1690×4075 | 2780×1850×4470 | 2780×1870×4470 |
| Масса пресса | т | 2,1 | 3 | 3,8 | 5,6 | 6,5 | 9,6 | 16 | 23 | 32 | 34 |
| Ёмкость подушки штампа | т | — | 2,3 | 2,3 | 3,6 | 3,6 | 6,3 | 10 | 14 | 14 | 14 |
| Ход подушки штампа | мм | — | 50 | 50 | 70 | 70 | 80 | 80 | 100 | 100 | 100 |
| Рабочая площадь подушки штампа | мм² | — | 300×230 | 300×230 | 350×300 | 450×310 |
