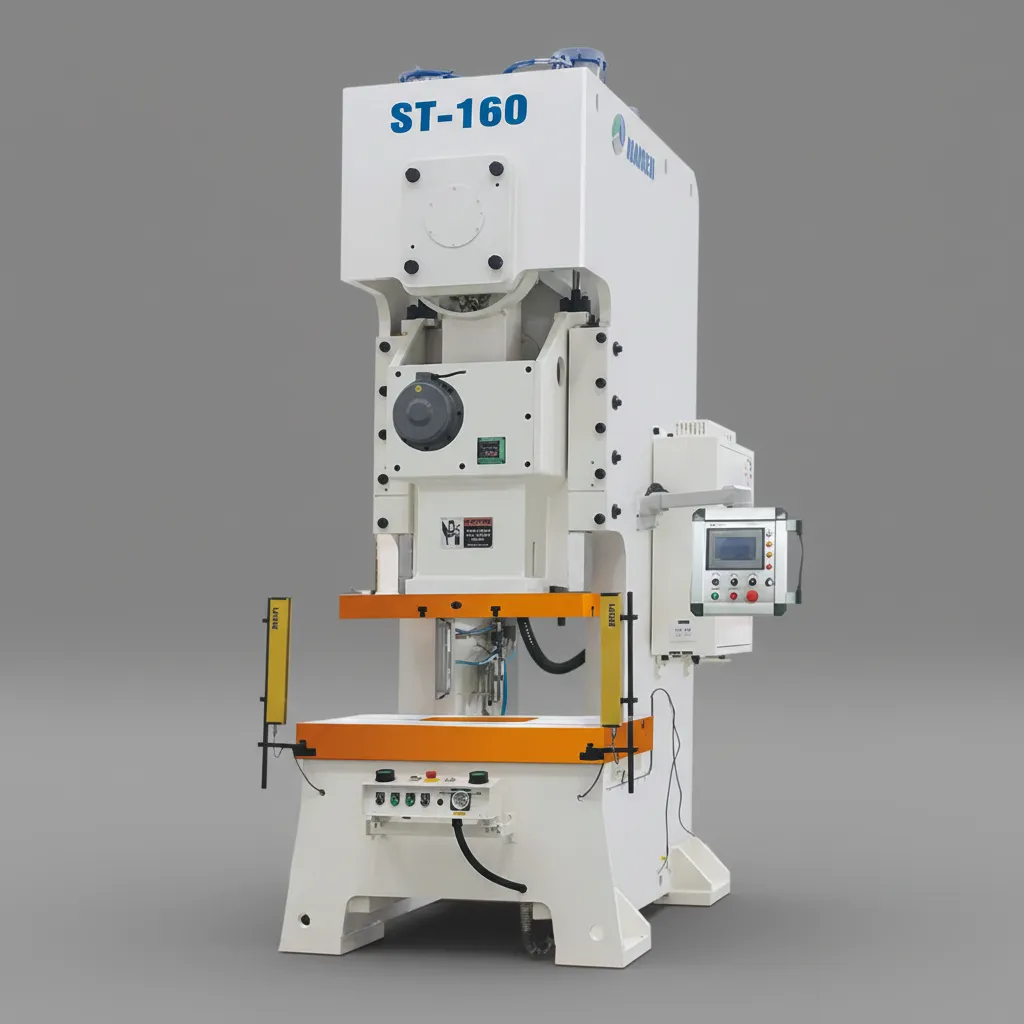

ST-160 — высокоточный кривошипный пресс 160 т
Одноточечный C-образный пресс с сухой пневматической муфтой и высокой точностью обработки.
Предназначен для пробивки, штамповки, гибки и других операций обработки листового металла.
Конструкция и преимущества
- Высокопрочная C-образная станина — минимальная деформация и высокая стабильность геометрии.
- Сухая пневматическая муфта-тормоз OMPI обеспечивает быстрый рабочий цикл и эффективное управление прессом.
- 6-сторонние направляющие ползуна обеспечивают стабильность движения.
- Направляющие проходят высокочастотную закалку и шлифовку, что повышает износостойкость и срок службы.
- Коленчатый вал из стали 42CrMo отличается высокой прочностью и рассчитан на работу при значительных нагрузках.
- Втулка выполнена из оловянно-фосфорной бронзы ZQSn10-1.
- Гидравлическая защита от перегрузки предотвращает повреждение пресса и штампа при превышении допустимой нагрузки.
- Предусмотрена возможность установки подушки штампа.
- Система управления и защитные устройства могут интегрироваться с автоматическими подающими системами.
Стандартное оснащение
- гидравлическая защита от перегрузки;
- пневматическая муфта-тормоз;
- электрическая регулировка положения ползуна;
- система смазки;
- защита рабочей зоны;
- устройство защиты от падения ползуна;
- система контроля положения кривошипного вала;
- электромеханический счётчик;
- LED-подсветка зоны штампа;
- подготовка под автоматическую подачу материала.
Техническая информация
Модель: ST-160
Тип: C-образный одноточечный кривошипный пресс
Номинальное усилие: 160 т
Точность: JIS 1
Привод: механический
Управление: автоматическое/ручное в зависимости от режима работы
Производитель: QIAOSEN
Страна производства: Китай
Сертификация: CE, ISO 9001
Состояние: новое оборудование
Код ТН ВЭД: 8462101000
ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА
Помогаем подобрать прессовое оборудование под конкретные технологические задачи, требуемое усилие и используемую штамповую оснастку.
Подбор оборудования → Проверка на заводе → Фото- и видеоконтроль → Поставка → Монтаж и пусконаладка → Обучение → Гарантийное и постгарантийное обслуживание
☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru
сновные характеристики
| Параметр | Единица | ST-160 V-type | ST-160 H-type |
|---|---|---|---|
| Номинальное усилие | т | 160 | 160 |
| Точка приложения номинального усилия | мм | 6 | 3 |
| Число ходов ползуна | ход/мин | 20–50 | 40–70 |
| Ход ползуна | мм | 200 | 90 |
| Максимальная высота штампа | мм | 460 | 510 |
| Регулировка ползуна | мм | 100 | 100 |
| Размер ползуна | мм | 990 × 550 × 90 | 990 × 550 × 90 |
| Размер стола (подштамповой плиты) | мм | 1250 × 800 × 140 | 1250 × 800 × 140 |
| Расстояние от центра ползуна до станины | мм | 405 | 405 |
| Высота стола от пола | мм | 900 | 900 |
| Отверстие под хвостовик | мм | Ø65 | Ø65 |
| Мощность главного двигателя | кВт × P | 15 × 4 | 15 × 4 |
| Регулировка ползуна | — | Электрическая | Электрическая |
| Рабочее давление воздуха | кг/см² | 6 | 6 |
| Класс точности | — | JIS 1 | JIS 1 |
| Габариты (Д × Ш × В) | мм | 2315 × 1400 × 3670 | 2315 × 1400 × 3670 |
| Масса пресса | т | 16 | 16 |
| Ёмкость подушки штампа | т | 10 | 10 |
| Ход подушки штампа | мм | 80 | 80 |
| Рабочая площадь подушки штампа | мм² | 650 × 420 | 650 × 420 |
