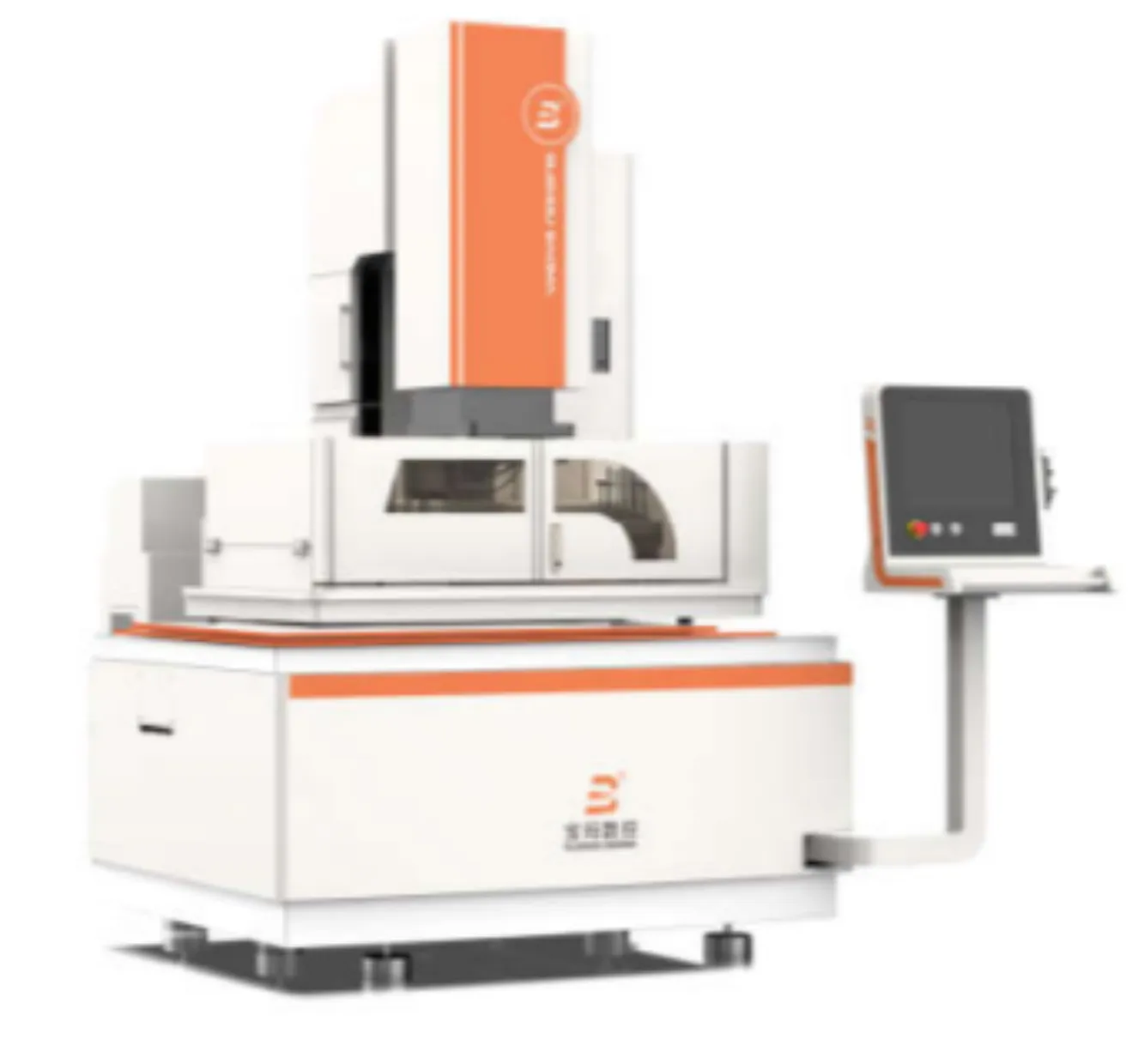

Электроэрозионный станок BMA500C с приводами переменного тока MITSUBISHI

1. Корпус станка изготовлен из высокопрочного чугуна (HT250), что обеспечивает высокую жесткость и устойчивость. Конструкция типа С, станина типа Т (та же конструкция, что и у станка для резки латунной проволоки), литой корпус отлит по технологии литья в песчаные формы (та же технология, что и у станков для резки латунной проволоки), две высокотемпературные обработки отжигом, гораздо более тяжелый корпус станка, чтобы гарантировать постоянную высокую механическую точность.
2. Оси X, Y используют высокоточные линейные направляющие и высокоточный шариковый винт, серводвигатель переменного тока с прямым подключением, чтобы достичь полузамкнутого контура управления и имеет функцию компенсации шага, чтобы гарантировать, что станок может использоваться в течение длительного времени с высокой точностью и устойчивостью.
3. Использование регулируемой оси Z для обработки шпона, эффективного предотвращения дрожания молибденовой проволоки, предотвращения следов линии на поверхности резки, значительного повышения точности и шероховатости обработанной поверхности. А подъемный механизм использует линейную направляющую, что значительно снижает погрешность вертикальности и удобно для подъема оси Z в любое время, чтобы убрать отходы.
4. Импортная линейная направляющая используется в качестве барабана для намотки проволоки, а преобразователь частоты используется для управления ею, независимо от того, на высокой или низкой скорости она работает, она может обеспечить плавную работу детали, точную скорость, значительно снизить вибрацию при работе с молибденовой проволокой и обеспечить качество обработки на конечном этапе обработки.
5. С двухсторонним автоматическим механизмом натяжения проволоки для обеспечения стабильности проволоки из молибдена и постоянного натяжения в работе, что может эффективно снизить расход проволоки и улучшить производительность резки.
6. Новое поколение нерезистивных высокочастотных источников питания представляет собой эффективный и малопотребляющий импульсный источник питания, управляемый программным обеспечением интеллектуальной системы управления высокочастотной импульсной мощностью резки проволоки BAOMA CNC EDM (получено национальное авторское право), с функцией мониторинга в реальном времени, с интеллектуальной системой управления сервоприводом отслеживания резки проволоки BAOMA (получено национальное авторское право), адаптивной регулировкой высокочастотной энергии, эффективно повышает эффективность обработки и значительно снижает энергопотребление оборудования - значительная экономия энергии, благодаря беспрепятственной конструкции собственное тепловыделение очень низкое.
7. Система ЧПУ использует встроенную систему управления для достижения бесперебойного соединения с различным программным обеспечением для проектирования [таким как ATUOCAD], совместима с DWG, DXF и другими форматами графических файлов.
8. Имеет мощную функцию сетевой связи для передачи данных.
9. Оснащен интеллектуальной системой управления базой данных Pima EDM (получено национальное авторское право), для пользователей, чтобы выбирать различные потребности резки заготовки, обеспечивает нечеткую систему ввода, есть система для автоматического соответствия подходящих параметров, упрощая требования операторов, особенно для новичков. В то же время система также поддерживает самостоятельную настройку параметров обработки для адаптации к особым требованиям обработки.
10. Многослойный фильтр для воды, продлевает срок службы рабочей жидкости, улучшает чистоту рабочей жидкости, улучшает производительность отвода шлака и в конечном итоге способствует улучшению отделки обработанной заготовки, с использованием новейшего типа охлаждающей жидкости Puma - рабочей жидкости на водной основе, безвредной для оператора и окружающей среды, в соответствии с требованиями по охране окружающей среды,
11. Автоматическая централизованная система подачи масла, удобная для смазки основных частей станка (направляющая X, Y, винт), для обеспечения срока службы станка, снижения нагрузки на ручное обслуживание. 12. Функция автоматической коррекции наклона AR, если опорная кромка заготовки не параллельна оси X или Y, система может заставить программу повернуть на определенный угол с помощью теста касания кромки, чтобы она была параллельна опорной кромке заготовки, тем самым снижая трудоемкость оператора
12. Функция возврата в прямолинейное положение одним щелчком.

Преемущетсва

• Станина типа Т, конструкция типа С, отлитая по технологии песчаного литья
• Высокоточные линейные направляющие и ШВП по осям X, Y
• Серводвигатели переменного тока с прямым подключением (MITSUBISHI)
• Импортный частотный привод, плавная подача проволоки
• Двустороннее автоматическое натяжение проволоки
• Интеллектуальная система Pima EDM (с нац. авторским правом)
• Экологичная система охлаждения с многоразовой жидкостью
• Автоматическая централизованная смазка
• Система коррекции наклона AR, режим “одним щелчком в 0”

Система охлаждения:

Система охлаждения состоит из водяного бака, рабочей жидкости, клапанов потока, блока труб и блока тонкой очистки, которые позволяют многократно использовать рабочую жидкость.

В комплектацию входит:

• Новейший контроллер, встроенный в станок.
• Инвертор MITSUBISHI JAPAN.
• Линейная направляющая.
• ЖК-монитор.
• Промышленный компьютер.
• Центральная система смазки.
• Ось Z моторизованная.
• Двухосевой DRO.
• Резка алюминия.

Технические характеристики:
