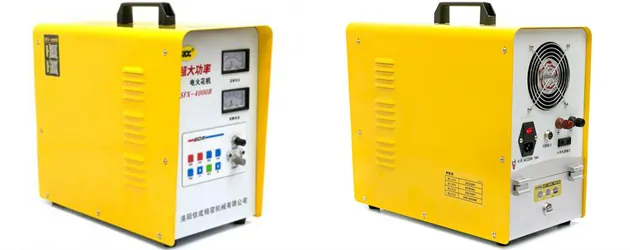

Электроэрозионный сверлильный станок SFX-4000C

В комплекте предоставляются электроды из латуни разных форм и сечений. Электроды с круглым сечением хорошо подходят для «полного» удаления сердцевины, например, того же метчика. Электрод подбирается таким образом, чтобы его диаметр был примерно равным, например, сердцевине того же метчика. Стоит также учитывать, что при работе область обработки будет примерно на 0.3 мм больше, нежели сам диаметр электрода. Электроды с шестиугольной и прямоугольной формы также подойдут для этого, но лучшим применением будет создание с помощь них соответствующих углублений, например, в болте, для дальнейшего его выкручивания. В качестве материала электрода могут применяться электроды с высокой проводимостью, температурой плавления и высокой стойкостью к электрокоррозии, такие как: медь, графит, медь-вольфрамовый сплав и другие.

Широкий диапазон применений

Экстрактор SFX-4000С с перемещающимся шпинделем (Portable edm machine) предназначен для локального удаления, выжигания сломавшихся в отверстиях метчиков, сверл, болтов и шпилек без повреждения обрабатываемой детали. Экстракторы EDM представляют собой электроискровые станки, которые можно использовать, как электроэрозионный ручной инструмент. В качестве электрода используется любая медная или латунная трубка, пруток или пластина. В процессе электроэрозионного воздействия, на заготовку, в которой находится сломанный инструмент, не оказывается никакого воздействия. Деталь и резьба при извлечении сломанных метчиков не повреждается. Станок SFX4000С удаляет инструмент, выполненный из быстрорежущей стали, твердого сплава, сплава алюминия, меди и латуни, нержавейки, чугуна и др. Имеет насосную станцию СОЖ и систему охлаждения держателя электрода. На станке реализована функция контроля глубины обработки (настройка максимальной глубины обработки 80 мм). Рабочая головка устанавливается под любым углом, относительно поверхности обработки.

Способ удаления инструмента

1. В основе работы станка EDM лежит принцип электроэрозии;
2. Станок SFX-4000С удаляет инструмент, выполненный из твердого сплава или быстрорежущий стали (алюминия, меди, нержавейки, чугуна и др.);
3. в качестве электрода используется латунный стержень;
4. Магнитное основание позволяет легко закрепить установку SFX4000С на поверхности заготовок;
5. Станок SFX4000С поставляется в комплекте с запасной малогабаритной насосной установкой для диэлектрика;
6. Рабочая головка станков EDM устанавливается под любым углом от вертикальной оси;
7. Перемещение по оси Z (вверх-вниз) составляет 300 мм;
8. Автоматический контроль глубины обработки – максимальная величина хода сервопривода 80 мм;

Удаление материала можно производить как в отдельном оборудованном месте, так и непосредственно на станке или ином большом объекте. Благодаря магнитному основанию в нижней части стойки, ее можно установить и жестко зафиксировать на заготовке для обработки в любом удобном положении. За счет сильного магнита она может быть установлена не только на горизонтальной поверхности.

Аппарат оборудован ограничителем рабочего хода. При работе можно просто выставить необходимую глубину, с учетом расхода электрода, и при достижении данной отметки рабочая голова автоматически начнет подъем.

• В качестве рабочей жидкости или же рабочей среды используется в основном водопроводная или очищенная вода. Подача жидкости происходит за счет водяной помпы. На трубке подачи жидкости находится магнит, позволяющий удобно расположить ее, для эффективной подачи жидкости в зону обработки.
