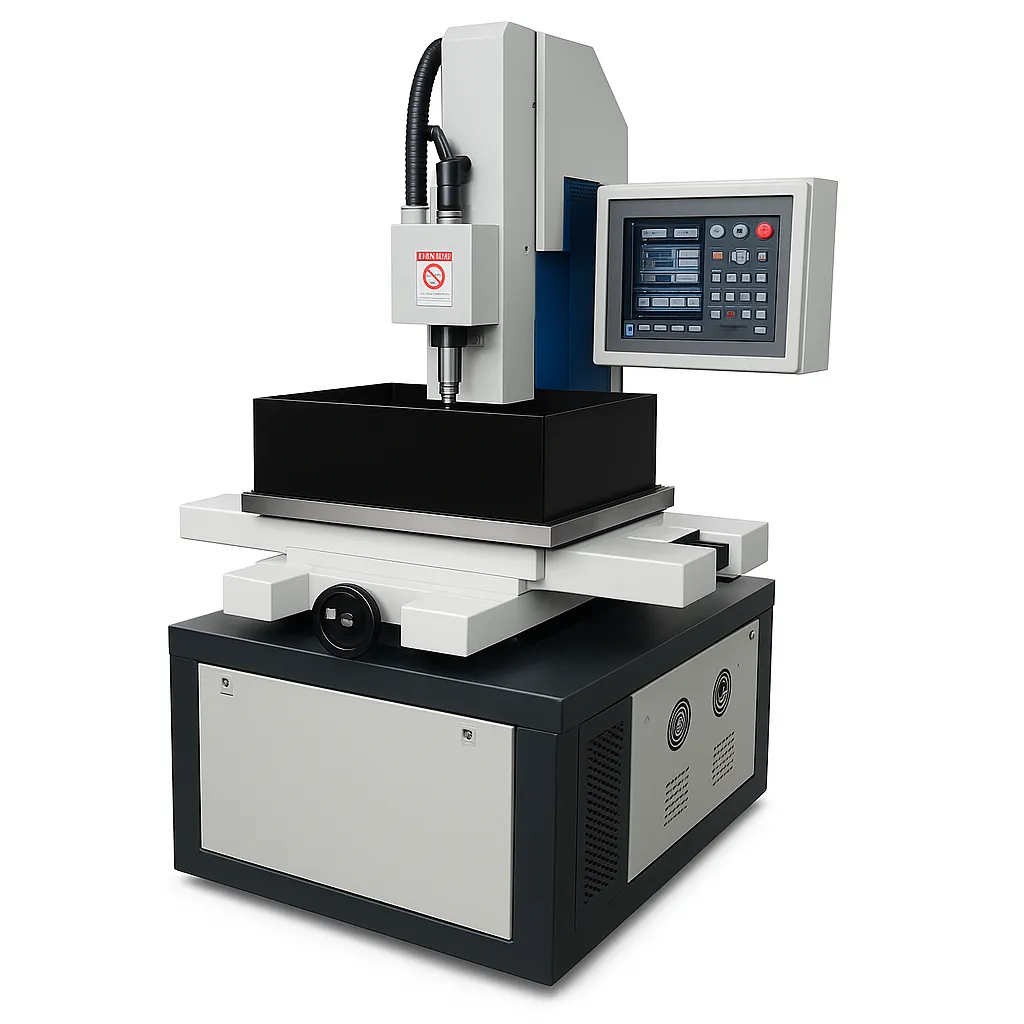

Электроэрозионный сверлильный станок DD703F с поворотной осью

Высокоточный станок для электроэрозионной обработки и сверления отверстий

Станок DD703F предназначен для электроэрозионного сверления отверстий с использованием электродов диаметром от 0,2 до 3 мм. Оборудование оснащено оптическими линейками по осям X, Y, Z и системой управления с контроллером.

1. Основные характеристики

• Модель: DK703F
• Тип оборудования: электроэрозионный сверлильный станок
• Диаметр электрода: 0,2–3 мм
• Максимальная скорость обработки: 30–60 мм
• Максимальная глубина относительно диаметра: 200:1
• Максимальный ток обработки: 30 А
• Максимальная потребляемая мощность: 3 кВт
• Рабочее напряжение: 380 В
• Рабочая жидкость: проточная вода
• Объём бака: 45 л

2. Рабочий стол и рабочая зона

Рабочий стол

• Размер рабочего стола — 320×420 мм
• Ход стола по X/Y — 300×400 мм
• Расстояние от пола до поверхности рабочего стола — 920 мм

Обрабатываемая заготовка

• Максимальная масса заготовки — 200 кг
• Ход шпиндельной головки — 350 мм
• Ход поршня сервопривода по оси Z — 400 мм

3. Электроэрозионная система

Станок предназначен для обработки отверстий методом электроэрозионного сверления.

Диапазон используемых электродов:

• Ø0,2 мм
• Ø0,5 мм
• Ø1,0 мм
• Ø1,2 мм
• Ø1,5 мм
• Ø2,0 мм
• Ø2,5 мм
• Ø3,0 мм

Максимальный ток обработки — 30 А.

4. Система управления

Станок оснащён контроллером, который обеспечивает удобное управление процессом обработки.

Возможности системы:

• поиск кромки;
• поиск центра отверстия;
• настройка положения перед обработкой;
• управление рабочими перемещениями;
• автоматизация основных операций.

По предоставленным техническим данным, управление при помощи контроллера позволяет обучить оператора работе на станке примерно за 1 день, даже без опыта работы с электроэрозионным оборудованием.

5. Система измерения

Для повышения точности позиционирования станок оснащён оптическими линейками по трём координатам:

• X;
• Y;
• Z.

Это позволяет контролировать перемещение рабочих органов станка при выполнении операций.

6. Рабочая жидкость

В качестве рабочей жидкости используется проточная вода.

Параметры системы:

• Объём бака — 45 л
• Рабочее давление — 8 МПа

7. Производительность

• Максимальная скорость обработки — 30–60 мм
• Диаметр электрода — 0,2–3 мм
• Максимальное отношение глубины к диаметру — 200:1
• Максимальный ток обработки — 30 А

8. Электрические характеристики

• Рабочее напряжение — 380 В
• Максимальная потребляемая мощность — 3 кВт

9. Габариты и масса

• Габариты станка: 1200×900×1700 мм
• Масса: 450 кг
• Высота рабочего стола: 920 мм
• Максимальная масса заготовки: 200 кг

При размещении оборудования необходимо предусмотреть расстояние не менее 0,5 м до стен.

10. Комплект электродов

Дополнительно предлагается комплект электродов:

Стоимость комплекта электродов: 18 483 руб.

11. Преимущества станка

🎯 Точное позиционирование

Оптические линейки установлены по осям X, Y и Z.

🔎 Поиск центра отверстия

Функция поиска кромки и центра отверстия упрощает настройку оборудования.

🖥 Удобное управление

Контроллер обеспечивает простое управление основными операциями станка.

👨‍🔧 Быстрое обучение оператора

По предоставленной информации, освоение управления возможно примерно за 1 день.

⚡ Электроэрозионная обработка

Возможность выполнения глубоких отверстий небольшого диаметра с использованием электродов Ø0,2–3 мм.

12. Области применения

Электроэрозионный сверлильный станок может использоваться для обработки:

• металлических деталей;
• технологической оснастки;
• пресс-форм;
• штампов;
• инструментальной оснастки;
• деталей машиностроения;
• глубоких отверстий малого диаметра.

Конкретные области применения зависят от материала и технологической задачи.

13. Стоимость и поставка

Стоимость станка: 1 011 367 руб.
Комплект электродов: 18 483 руб.
Общая стоимость: 1 029 850 руб.

Стоимость доставки: 50 000 руб. до места заказчика.

Срок поставки: 40 календарных дней.
Условия оплаты: 100% предоплата.
Гарантия: 1 год с момента приобретения.
Срок действия предложения: до 2026 года.

14. Гарантийные обязательства

Гарантия на оборудование составляет 12 месяцев при соблюдении условий эксплуатации согласно инструкции.

При наступлении гарантийного случая производитель предоставляет неисправный элемент бесплатно. Расходы по доставке неисправного элемента несёт покупатель.
