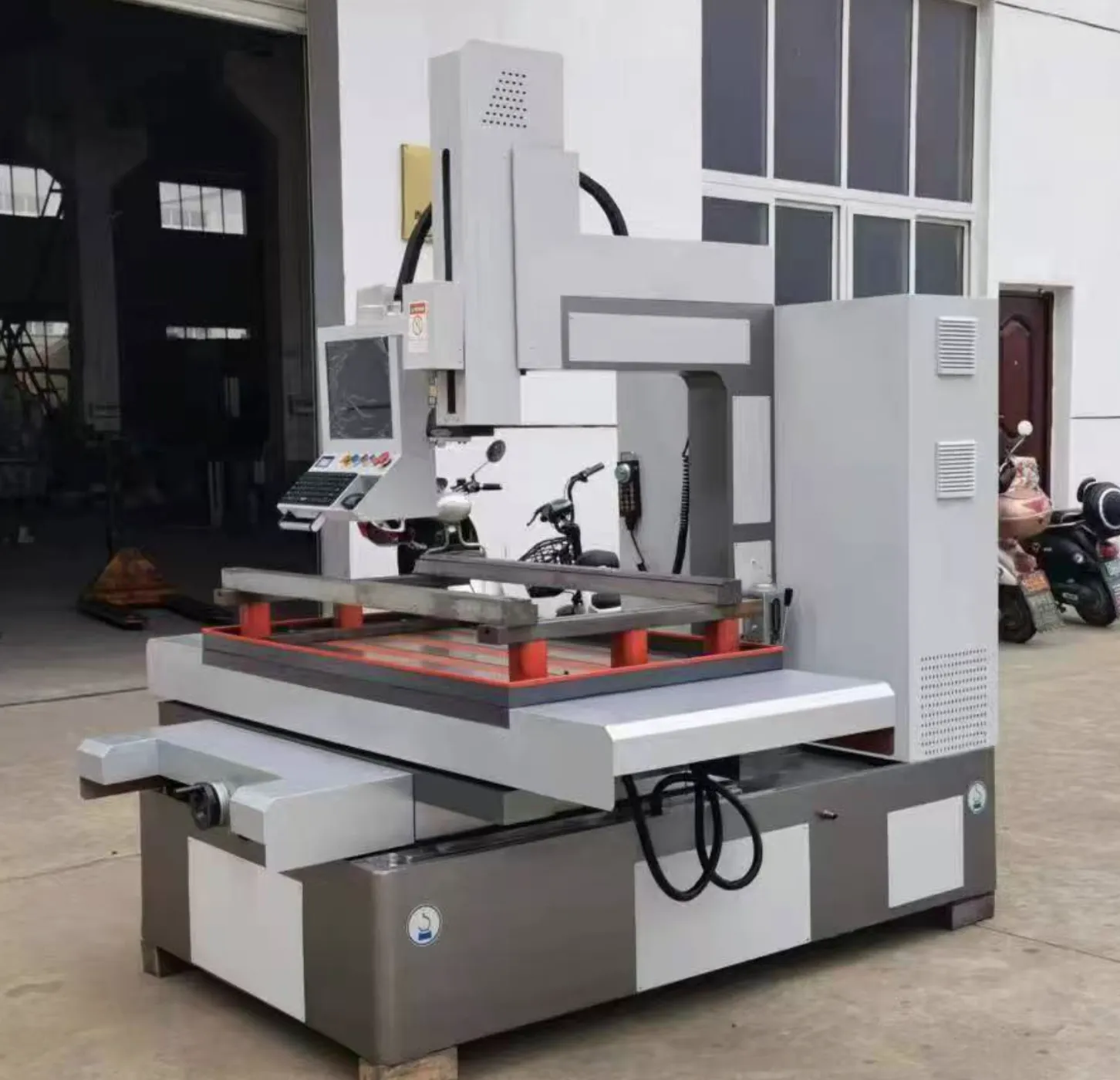

Станок электроэрозионный сверлильный DZ703-1280
Электроэрозионный сверлильный станок DZ703-1280 предназначен для высокоточной обработки глубоких отверстий в проводящих материалах диаметром от Ø0,3 до Ø3,0 мм. Применяется в производстве пресс-форм, фильеров, гидравлических компонентов, а также для извлечения сломанных инструментов. Подходит для работы с нержавеющей сталью, медью, алюминием, закалённой сталью и твёрдыми сплавами. Оснащён цифровыми дисплеями по осям X и Y, высокой скоростью обработки до 60 мм/мин и системой подачи СОЖ с водяным насосом высокого давления. Станок интуитивно понятен в управлении — обучение оператора занимает не более одного дня.
Цена:
Дополнительные услуги
Электродная трубка, изготовленная из латуни или меди, используется в качестве обрабатывающего электрода. Электродная разрядная система применяется для подачи высокочастотного импульсного питания между электродом (полой медной трубкой) и заготовкой. Это позволяет формировать разрядную обработку с малой шириной импульса и большим пиковым током.
Для охлаждения и выгрузки шлака используется водяной насос высокого давления. Благодаря этому скорость эрозии заготовки значительно увеличивается.
Подходит для обработки глубоких отверстий диаметром от Ø0,3 до Ø3,0 мм на различных проводящих материалах, таких как нержавеющая сталь, закаленная сталь, медь, алюминий, твердый сплав и т. Д.
Он применяется главным образом для обработки небольших микроотверстий и отверстий в формах для фильер, через которые проходит проволочная нить, а также в формах, используемых при создании химического волокна. С его помощью обрабатывают групповые отверстия в фильтровальных пластинах и ситовых пластинах.
Этот метод подходит для создания отверстий, необходимых для рассеивания тепла в разгрузочных лопастях и корпусе цилиндра. Его используют при работе с отверстиями для масляного и газового тракта в корпусах гидравлических и пневматических клапанов и в других подобных задачах.
Кроме того, этот инструмент можно применять для извлечения свёрл или метчиков, которые сломались в процессе работы с заготовкой.
Максимальный ход оси Z составляет 400 мм. За один раз можно зажать длинный электрод в 500 мм, при этом отходы электродной трубки минимальны.
Оси X и Y рабочего стола оснащены цифровым дисплеем с решёткой, разрешение которого составляет 0,005 мм.
Для размещения станка необходимо обеспечить отступ от стен не менее 0,5 м.
Комплектация и система
- Управление: контроллер с цифровой индикацией
- Двигатель Z-оси: шаговый
- Направляющие: линейные по оси Z
- Винты: шарико-винтовые пары
- Насос: поршневой, высокого давления
- Фильтрация: сменный фильтрующий элемент
- Безопасность: система защиты по току и напряжению
- Электропитание: 50 Гц, 220/380 В
- Встроенный трансформатор 3,6 кВт
Преимущества
- Работа с микроскопическими отверстиями Ø0,3–3,0 мм
- Цифровая индикация по трём осям
- Высокоточное позиционирование: шаг 0,005 мм
- Оптические линейки X/Y/Z
- Поддержка глубины сверления до 300×D
- Удобное управление контроллером
- Простая настройка и ввод в эксплуатацию
- Надёжная конструкция с шарико-винтовыми парами и линейными направляющими
Технические характеристики
|
Параметр |
Значение |
|
Модель |
DK703X |
|
Размер стола |
850×1370 мм |
|
Перемещение по осям X/Y |
800×1200 мм |
|
Глубина обработки |
до 385 мм |
|
Ход оси Z |
до 400 мм |
|
Диаметр обрабатываемых отверстий |
Ø0.2–Ø3.0 мм |
|
Максимальный вес заготовки |
до 1000 кг |
|
Скорость вращения шпинделя |
20–120 об/мин |
|
Скорость подачи по Z |
до 200 мм/мин |
|
Максимальная скорость обработки |
30–60 мм/мин |
|
Потребляемая мощность |
3.6 кВА |
|
Ёмкость бака СОЖ |
45 л |
|
Точность по X/Y/Z |
0.005 мм |
|
Габариты станка |
2800×2600×2150 мм |
|
Вес |
2500 кг |
