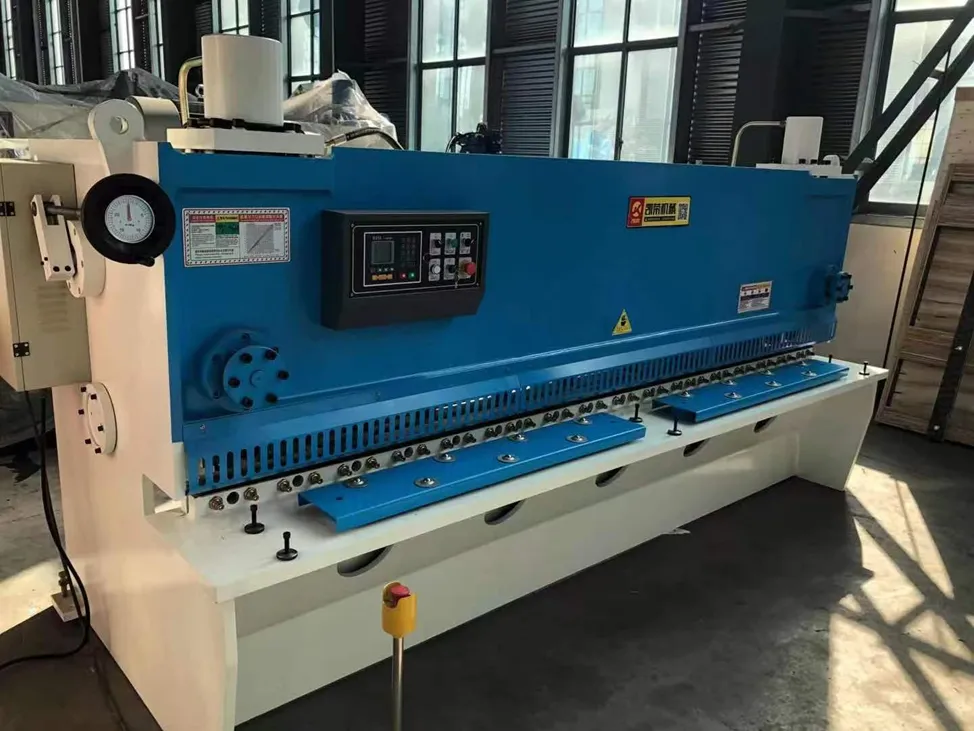

Гидравлические гильотинные ножницы QC11-20×3200

Профессиональные гидравлические ножницы для резки листового металла толщиной до 20 мм

Гидравлические ножницы QC11-20×3200 предназначены для высокоточной резки листового металла из углеродистой стали, нержавеющей стали и других материалов. Благодаря прочной сварной конструкции, гидравлическому приводу и современной системе ЧПУ MD11, оборудование обеспечивает стабильную работу, высокую производительность и превосходное качество реза.

Станок идеально подходит для предприятий машиностроения, металлообработки, производства металлоконструкций, вентиляционного оборудования, резервуаров и других отраслей промышленности.

Преимущества оборудования

• Резка листового металла толщиной до 20 мм
• Максимальная длина реза 3200 мм
• Высокопрочная цельносварная конструкция
• Гидравлический привод
• Система ЧПУ MD11
• Электропривод регулировки заднего упора
• Регулируемый угол резки
• Простая настройка зазора между ножами
• Азотная система возврата ножевой балки
• Надежная гидравлическая система
• Высокая точность обработки
• Простота обслуживания
• Длительный срок эксплуатации

Описание оборудования

QC11-20×3200 представляет собой промышленную гидравлическую гильотину с цельносварной рамой, обеспечивающей высокую жесткость конструкции даже при интенсивной эксплуатации.

Верхняя балка перемещается по трехточечным роликовым направляющим, что обеспечивает плавность хода и стабильное качество реза по всей длине листа.

Управление осуществляется современной системой ЧПУ MD11, позволяющей быстро задавать параметры обработки и контролировать положение заднего упора.

Особенности конструкции

Усиленная сварная станина

Рама проходит полный цикл производства:

• раскрой листового металла;
• обработка на станках с ЧПУ;
• сварка в защитной газовой среде;
• механическая обработка;
• контроль геометрии;
• окраска;
• заводские испытания.

Такая технология обеспечивает высокую жесткость и долговечность оборудования.

Гидравлический привод

Гидросистема построена на базе интегрированного блока клапанов и комплектующих известных китайских производителей.

Преимущества:

• стабильная работа;
• минимальные утечки масла;
• простое обслуживание;
• высокая надежность.

Рабочее давление системы — 15 МПа.

Регулировка зазора между ножами

Точная ручная регулировка позволяет быстро настроить оборудование под различную толщину металла.

Это обеспечивает:

• чистый рез;
• уменьшение износа ножей;
• повышение качества обработки.

Задний упор с ЧПУ

Задний упор оснащён электроприводом и управляется системой MD11.

Диапазон регулировки:

10–450 мм

Это значительно ускоряет серийное производство деталей.

Система безопасности

Для защиты оператора станок оснащён:

• защитным ограждением рабочей зоны;
• аварийной кнопкой остановки;
• надежной системой прижима заготовки;
• системой возврата ножевой балки на азотных цилиндрах.

• Комплектация

• Система ЧПУ MD11
• Гидравлическая система
• Электродвигатель
• Лопастной гидравлический насос
• Комплект режущих ножей
• Электропривод заднего упора
• Ножная педаль управления
• Анкерные болты
• Руководство по эксплуатации
• Паспорт оборудования

• Основные комплектующие

  Узел	Производитель
  Электрооборудование	Schneider / Chint
  Система ЧПУ	MD11
  Электродвигатель	Huyuan
  Масляный насос	Zhejiang
  Гидравлические клапаны	Haimen Hydraulic / Tianhan Hydraulic
  Гидроцилиндры	Huayi / Zhonghui
  Режущие ножи	Закалённая инструментальная сталь

  Область применения

  Гидравлические ножницы QC11-20×3200 используются для:

• машиностроения;
• производства металлоконструкций;
• изготовления шкафов и корпусов;
• производства вентиляции;
• изготовления резервуаров;
• судостроения;
• энергетики;
• строительной отрасли;
• металлообрабатывающих предприятий.

• Условия поставки

  Стоимость оборудования

  170 000 CNY ≈ 1 900 000 ₽ (ориентировочно, при курсе около 11,2 ₽ за 1 CNY; итоговая стоимость рассчитывается по актуальному курсу на дату оплаты).

  Параметр	Значение
  Базис поставки	DDP, склад Екатеринбург
  Срок изготовления	20 дней
  Срок поставки	60–70 календарных дней
  Оплата	90% предоплата / 10% после получения оборудования
  Гарантия	12 месяцев

  Предложение действительно в течение 10 календарных дней.
