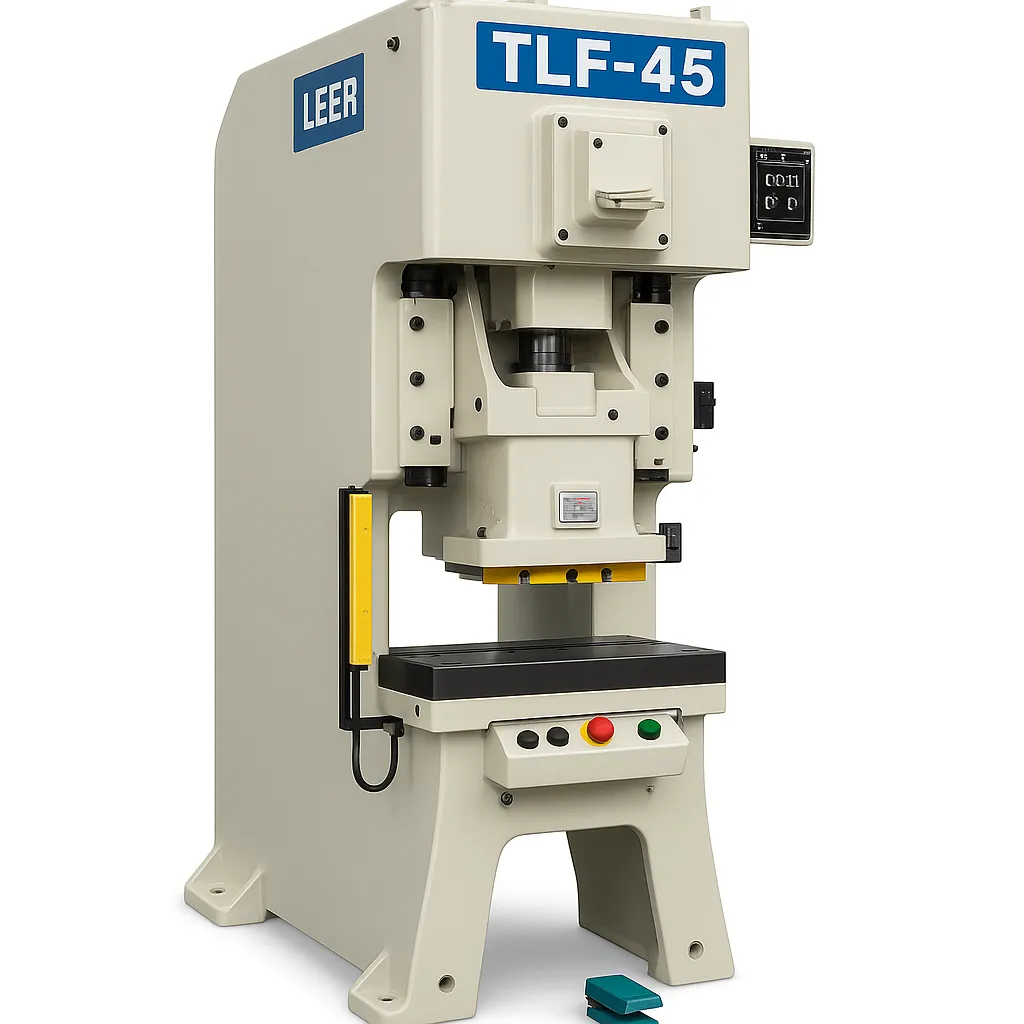

TLF-45T — ПНЕВМАТИЧЕСКИЙ ПРЕСС С C-ОБРАЗНОЙ РАМОЙ

Механический пресс усилием 45 тонн для высокоточной обработки металлических заготовок

TLF-45T — промышленный механический пресс с цельнолитой C-образной станиной, коленчатым приводом и пневматической муфтой-тормозом. Оборудование предназначено для выполнения различных операций штамповки и обработки металлических деталей, где требуются стабильное усилие, точность позиционирования и высокая повторяемость рабочего цикла.

Конструкция пресса предусматривает шестисторонние направляющие ползуна, систему защиты от перегрузки, фотоэлектрическую защиту рабочей зоны и автоматизированную систему управления на базе PLC Delta.

🔹 ОСНОВНЫЕ ПРЕИМУЩЕСТВА TLF-45T

45 тонн рабочего усилия

Номинальное усилие пресса составляет 450 кН, что позволяет использовать оборудование для широкого спектра операций обработки листового металла.

Цельнолитая станина

Интегрированная конструкция C-образной рамы обеспечивает высокую жесткость и устойчивость оборудования во время работы.

Шестисторонние направляющие ползуна

Направляющие с медной облицовкой обеспечивают стабильное перемещение ползуна и помогают сохранять точность при длительной эксплуатации.

Пневматическая муфта-тормоз

Интегрированная сухая муфта-тормоз с пневматическим приводом обеспечивает оперативное управление рабочим циклом пресса.

Защита от перегрузки

Пневмогидравлическая система автоматически сбрасывает давление при достижении 105% номинальной нагрузки, защищая основные механизмы оборудования.

Фотоэлектрическая безопасность

Пресс оснащен фотоэлектрической системой защиты рабочей зоны с передатчиком и приемником.

Автоматизированное управление

Система управления построена на базе PLC Delta и сенсорной панели, что позволяет оператору контролировать основные параметры работы оборудования.

🏭 КОНСТРУКЦИЯ ПРЕССА

C-образная станина

Основой оборудования является цельнолитая интегрированная C-образная рама. Такая конструкция обеспечивает необходимую жесткость рабочей зоны и стабильность при передаче усилия на заготовку.

Конструкция рассчитана на продолжительную эксплуатацию в условиях промышленного производства.

Ползун

Ползун перемещается по шестисторонним направляющим, поверхности которых имеют медную облицовку.

Предусмотрена регулировка положения ползуна с точностью 0,01 мм, что позволяет точно настроить рабочую высоту инструмента.

Коленчатый привод

Основной привод осуществляется через коленчатый вал, обеспечивающий преобразование вращательного движения двигателя в возвратно-поступательное движение ползуна.

🔧 ПНЕВМАТИЧЕСКАЯ МУФТА-Тормоз

Пресс оснащен интегрированной системой сухой пневматической муфты-тормоза.

Основные особенности:

• пневматический принцип действия;
• интегрированная конструкция;
• безасбестовые фрикционные накладки блочного типа;
• самоохлаждение;
• оперативное включение и остановка рабочего цикла.

Система позволяет эффективно управлять движением ползуна и обеспечивает стабильность рабочего процесса.

🛡 СИСТЕМА ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ

Для защиты механических узлов предусмотрено пневмогидравлическое устройство защиты от перегрузки.

При достижении нагрузки 105% происходит автоматический сброс давления.

Предусмотрено:

• автоматическое восстановление;
• возврат в верхнюю мертвую точку;
• электрический способ восстановления;
• защита основных компонентов пресса от чрезмерной нагрузки.

Это особенно важно при работе с различными штампами и изменении технологических условий.

⚡ СИСТЕМА УПРАВЛЕНИЯ

TLF-45T оснащен современной электронной системой управления.

Основные компоненты:

PLC-контроллер: Delta
Сенсорная панель: Delta
Модель системы управления: GSW-1000
Питание: 380 В / 50 Гц

На панели управления предусмотрены:

• индикатор хода;
• электронный кулачковый контроллер;
• 8-разрядный счетчик изделий;
• счетчик перенастройки;
• переключатель режимов;
• переключатель продувки;
• переключатель с замком;
• контроль рабочих функций оборудования.

🔒 БЕЗОПАСНОСТЬ ОПЕРАТОРА

В конструкции пресса предусмотрен комплекс защитных систем.

Фотоэлектрическая защита

Система состоит из передатчика и приемника, установленных с левой и правой стороны рабочей зоны.

Двуручное управление

Предусмотрена кнопочная система управления, позволяющая организовать безопасный запуск рабочего цикла.

Аварийная остановка

Оборудование оснащено кнопкой аварийной остановки для оперативного прекращения работы при возникновении нештатной ситуации.

Дополнительные блокировки

Предусмотрены:

• контроль двойного тормозного контура;
• световая защита;
• контроль второго падения;
• защитная блокировка режимов работы.

🔄 РЕЖИМЫ РАБОТЫ

Система управления поддерживает несколько рабочих режимов:

• резка;
• шаговый ход;
• безопасный ход;
• последовательный режим.

Это позволяет адаптировать работу пресса под различные технологические процессы.

🧴 СИСТЕМА СМАЗКИ

Для обеспечения стабильной работы механических узлов предусмотрены системы смазки.

Электрическая система консистентной смазки

Используется для смазывания:

• направляющих ползуна;
• вала передачи.

Ручная система жидкой смазки

Предназначена для обслуживания балансировочного устройства.

Продуманная система смазки способствует снижению износа рабочих элементов и поддержанию стабильности оборудования.

⚙️ БАЛАНСИРОВОЧНОЕ УСТРОЙСТВО

Для стабилизации движения ползуна предусмотрено пневматическое балансировочное устройство.

Тип: пневмоцилиндр
Расположение: с обеих сторон ползуна
Контроль: манометр
Регулировка: ручная

Балансир помогает стабилизировать движение ползуна и обеспечивает более плавную работу механизма.

🔌 ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ

В составе оборудования применяются компоненты известных производителей:

Компонент	Производитель	Страна
Подшипники	NTN / NSK	Япония
Сальники	NOK	Япония
Уплотнения	NAK	Тайвань
Муфта	OMPI	Италия
Главный двигатель	Takasaki	Тайвань
PLC	Delta	Тайвань
Сенсорная панель	Delta	Тайвань
Реле	Omron	Япония
Контакторы	Schneider Electric	Франция
Энкодер	Kübler	Германия
Датчики	Omron	Япония
Электромагнитные клапаны	SMC	Япония
Реле давления	Danfoss	Дания

📦 КОМПЛЕКТАЦИЯ

В стандартный комплект входят:

• пресс TLF-45T — 1 шт.;
• система муфта-тормоз;
• балансировочное устройство;
• система защиты от перегрузки;
• фотоэлектрическая система безопасности;
• панель управления;
• PLC Delta;
• сенсорный экран Delta;
• система автоматической смазки;
• система ручной смазки;
• освещение зоны штампа;
• пневматический выход;
• выход продувки материала;
• инструменты и ящик ЗИП — 1 комплект;
• руководство по эксплуатации — 1 шт.

🏗️ ОБЛАСТИ ПРИМЕНЕНИЯ

TLF-45T может использоваться на предприятиях, где требуется механическая обработка и штамповка металлических заготовок.

Оборудование подходит для:

• серийного производства металлических деталей;
• операций штамповки;
• обработки листового металла;
• производства комплектующих;
• изготовления деталей для машиностроения;
• работы со штамповой оснасткой;
• производственных участков с повторяющимися операциями.

💰 СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ

26 815 USD с НДС

Количество: 1 комплект
Базис поставки: DDP, склад клиента
Срок изготовления: 30 рабочих дней
Срок поставки: 45–60 рабочих дней с момента готовности оборудования
Оплата: 100% предоплата
Гарантия: 12 месяцев с момента приобретения

Коммерческое предложение действительно в течение 10 дней.

TLF-45T — ПРОМЫШЛЕННЫЙ ПРЕСС ДЛЯ СТАБИЛЬНОГО ПРОИЗВОДСТВА

45 тонн усилия • цельнолитая C-образная станина • PLC Delta • пневматическая муфта-тормоз • защита от перегрузки • фотоэлектрическая система безопасности • точность JIS 1

ООО «Кайлас» осуществляет поставку промышленного оборудования с организацией логистики и сопровождением проекта.

⚙️ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Модель	TLF-45
Тип оборудования	Механический пресс с C-образной рамой
Номинальное усилие	450 кН
Количество точек приложения усилия	1
Привод	Коленчатый вал
Ход ползуна	80 мм
Ход при номинальном усилии	3,2 мм
Максимальная высота штампа	250 мм
Регулировка высоты штампа	60 мм
Размер стола	850 × 440 × 80 мм
Размер нижней поверхности ползуна	560 × 300 × 60 мм
Главный двигатель	5,5 кВт × 4
Масса оборудования	3070 кг
Класс точности	JIS 1
Электропитание	380 В / 50 Гц
Рабочая температура	5–40 °C
Допустимая влажность	до 70%
