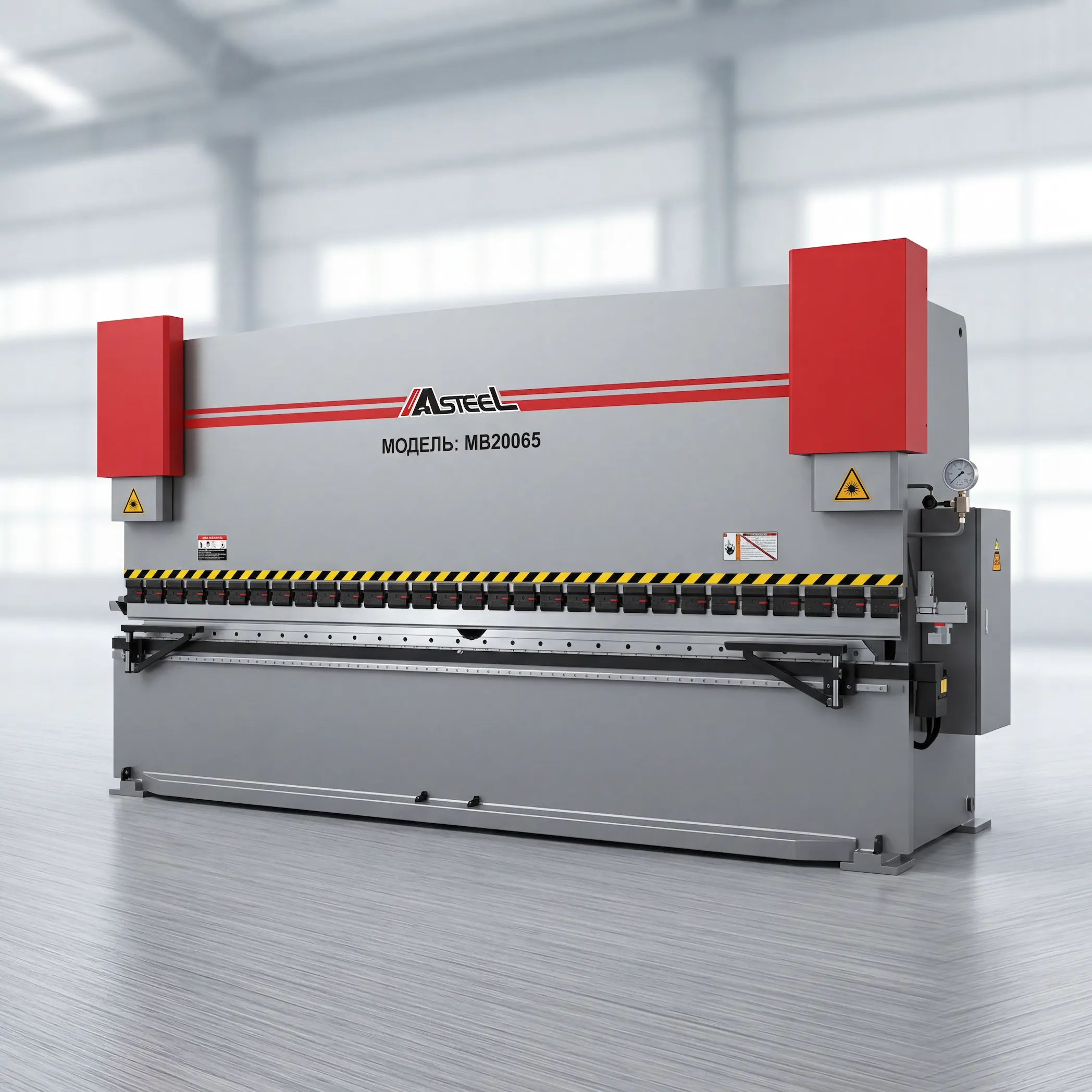

Гибочный станок MB20065

Преимущества:

• Высокоточная система позиционирования (до ±0.01 мм)
• Задний упор с ЧПУ от канадского производителя
• Полностью закрытая пылезащищенная конструкция
• Система компенсации рабочего стола Wila
• Плавный ход без люфтов (ШВП + линейные направляющие HIWIN)
• Надежная гидравлика Bosch Rexroth (Германия)

Система ЧПУ:

• Система ЧПУ: ESA S830 (Италия), конфигурация 4+1 ось на станок

Электродвигатели и приводы:

• Серводвигатели переменного тока: Panasonic (Япония)
• Сервоусилители (приводы): Panasonic (Япония)
• Главный серводвигатель: Inovance

Механические компоненты:

• Шарико-винтовые пары (ШВП): HIWIN
• Линейные направляющие: HIWIN
• Каретки линейных направляющих (ползуны): HIWIN

Гидравлическая система:

• Гидравлическая система: Специализированная интегрированная система для гибочных станков, Bosch Rexroth (Германия)
• Гидравлический блок синхронизации: Bosch Rexroth (Германия)
• Сервоэлектрогидравлический блок управления (золотников): Bosch Rexroth (Германия)
• Блок клапанов давления: Bosch Rexroth (Германия)
• Электромагнитные распределители (клапаны): Bosch Rexroth (Германия)
• Шестеренный насос высокого давления: HYTEK
• Фильтр масла высокого давления: Bosch (Германия)
• Гидравлические фитинги и соединения: HGW

Измерительные системы и датчики:

• Линейная энкодерная линейка (оптика): FAGOR (Европа), высокоточная
• Индуктивные датчики (ближние выключатели): Hanyoung (Корея)

Прочие компоненты:

• Уплотнения: SKF (Швеция)
• Основные электрические компоненты: Schneider Electric, OMRON
• Система ЧПУ заднего упора: Оригинальная разработка Mass Iron (Канада), запатентована в Китае
• Передняя поддержка листа (передний упор): Оригинальная разработка Mass Iron (Канада), запатентована в Китае

Технические характеристики:

• Номинальное усилие: 2000 кН
• Рабочая длина гибки: 6500 мм
• Расстояние между стойками: 5600 мм
• Макс. высота в открытом состоянии: 495 мм
• Глубина горловины: 400 мм
• Мощность главного двигателя: 18 кВт
• Количество главных гидроцилиндров: 2
• Габаритные размеры, мм: 7200 (Д) x 1900 (Ш) x 3000 (В)
• Приблизительный вес: 18500 кг

  Задний упор (Ось X):
• Ход: 600 мм
• Макс. скорость перемещения: 350 мм/с
• Точность позиционирования: ±0.02 мм
• Повторяемость позиционирования: ±0.02 мм

  Задний упор (Ось R):
• Ход: 200 мм
• Макс. скорость перемещения: 150 мм/с
• Точность позиционирования: ±0.02 мм
• Повторяемость позиционирования: ±0.02 мм

  Ползун (Оси Y1, Y2):
• Ход: 200 мм
• Точность позиционирования: ±0.01 мм
• Повторяемость позиционирования: ±0.01 мм

  Скорости перемещения ползуна:
• Быстрый ход вниз: 160 мм/с
• Рабочая скорость: 12 мм/с
• Скорость возврата: 160 мм/с
