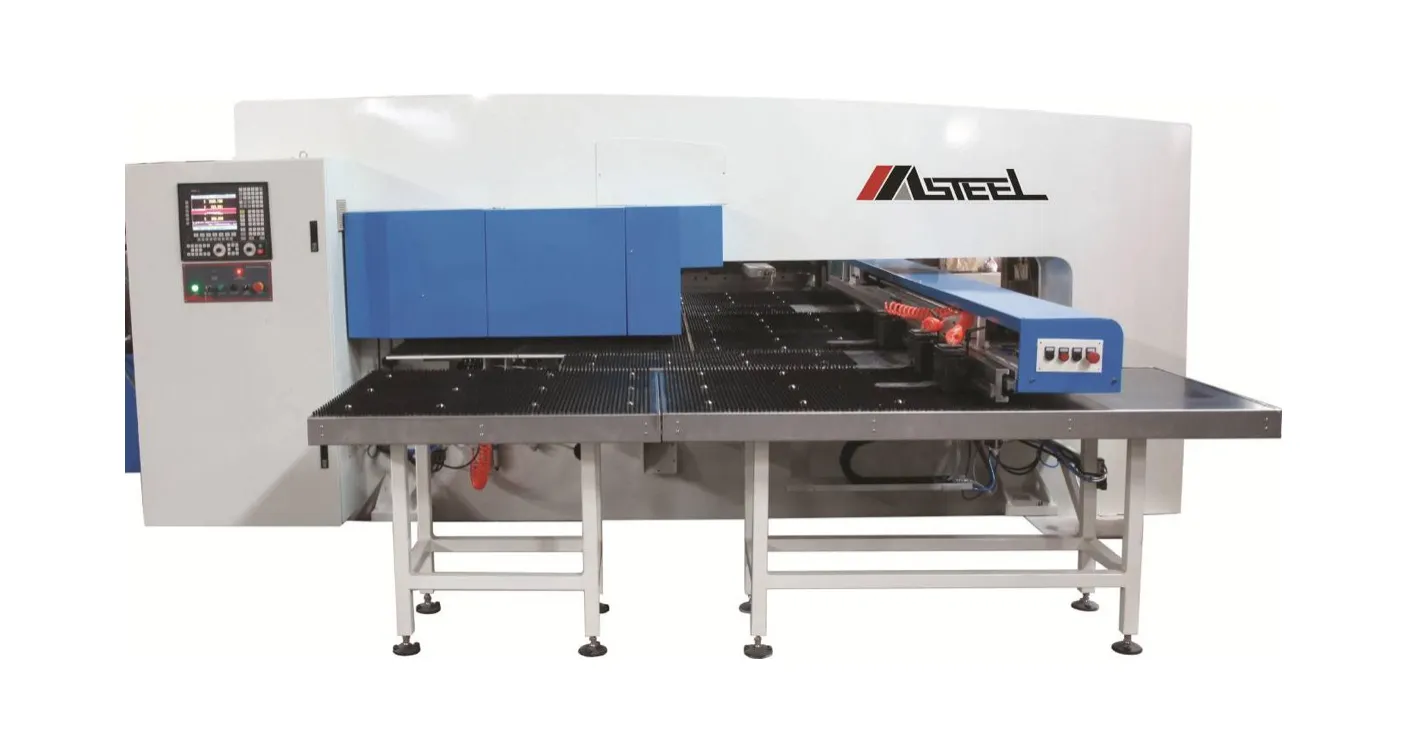

Координатно-пробивной пресс с ЧПУ MTPH31250 MASTEEL
Высокоточный координатно-пробивной пресс с ЧПУ MTPH31250 подходит для гибкой обработки металлических листов. Станок оснащён современной управляющей системой, японскими сервоприводами, прочной станиной и системой программирования Metalix CNCKAD. Идеально подходит для средне- и крупносерийного производства.
Цена:
Дополнительные услуги
Преимущества:
- Усилие пробивки — 300 кН
- Размер обрабатываемого листа — до 1200×5000 мм
- 32 станции инструмента
- Частота штамповки до 900 hpm
- Программирование в Metalix CNCKAD
- Серводвигатели Panasonic
- Надёжные компоненты TBI, Schneider, AirTAC
Основные компоненты
- Система управления: LionPunch (6 осей)
- Сервоприводы: Panasonic
- Штамповка: Dench Motor
- Направляющие и ШВП: TBI
- Электрика: Schneider (Франция)
- Пневматика: AirTAC (Тайвань)
- ПО: Metalix CNCKAD
- Дополнительно: автоматическое смазывание, система вторичного позиционирования, щеточный рабочий стол
Комплект поставки
- Станок
- Комплект пресс-форм (A, B, C, D — 32 шт)
- Руководства и документация
- ПО CNCKAD
- ЗИП: ключи, шланги, щётки, смазка, винты, крепёж
Технические параметры
|
№ |
Параметр |
Ед.изм. |
Значение |
|
|
1 |
Номинальная сила |
kN |
300 |
|
|
2 |
Тип главного привода |
/ |
Один электрический сервопривод |
|
|
3 |
Максимальный размер рабочей пластины (ось Y × ось X (включая одно изменение положения) |
mm |
1200×5000 |
|
|
4 |

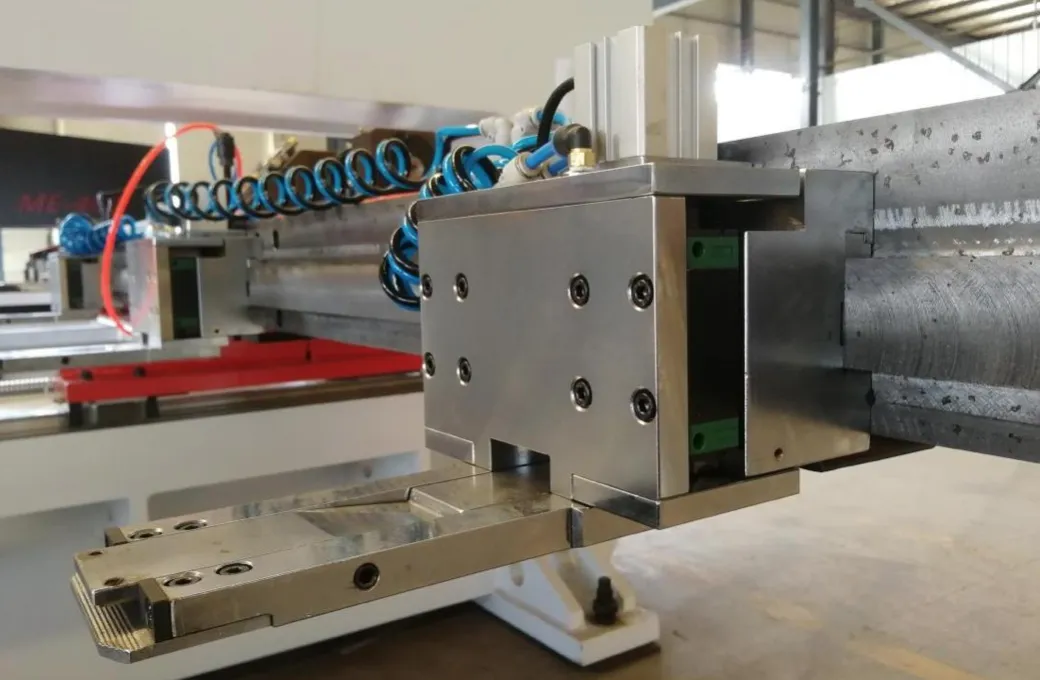

Количество зажимов |
|
3 |
|
|
5 |
Максимальная толщина обрабатываемого листа |
mm |
6.35 |
|
|
6 |
Максимальный диаметр одного пробивного отверстия |
mm |
Φ88.9 |
|
|
|
Максимальный ход штамповки |
mm |
32 |
|
|
8 |
1mm Максимальная частота штамповки в шагах |
hpm |
900 |
|
|
9 |
25mm Максимальная частота штамповки в шагах |
hpm |
500 |
|
|
10 |
Максимальная скорость маркировки |
hpm |
1800 |
|
|
11 |
Количество репозиционных цилиндров |
шт |
2 |
|
|
12 |

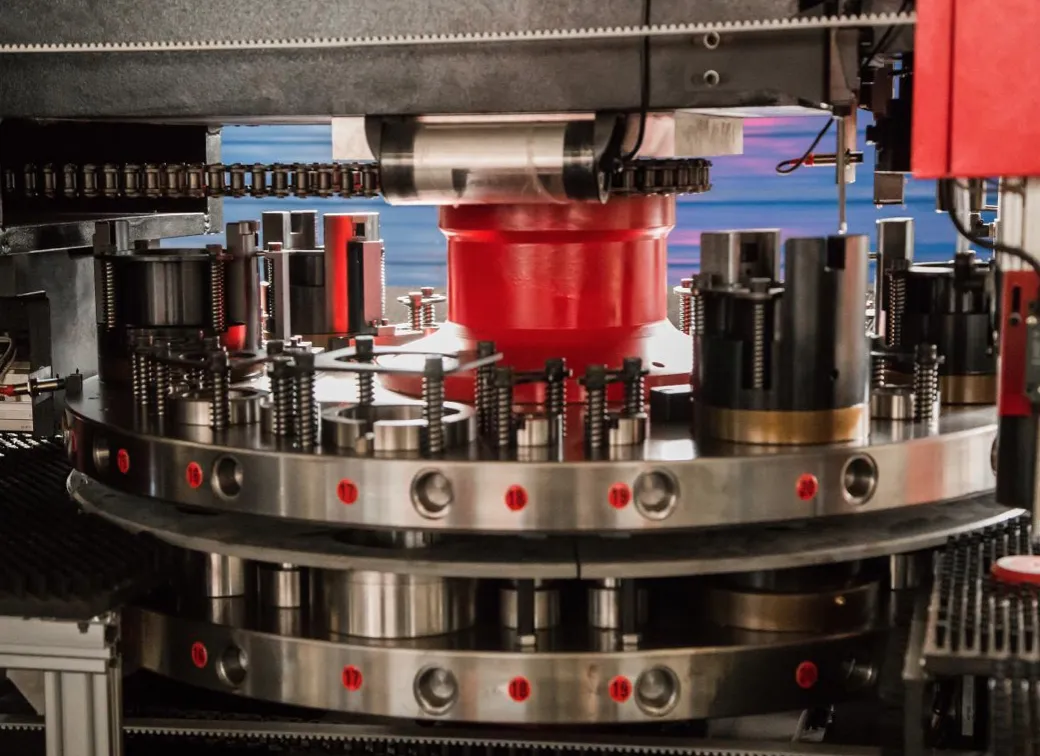

Количество станций инструмента |
шт |
32 |
|
|
13 |
Количество станций вращения |
шт |
1B 1C |
|
|
14 |
Количество осей управления |
шт |
5（X、 Y、 T、 C、 P） |
|
|
15 |
Матрица штамп |
/ |
сменная |
|
|
16 |
Структура верстака |
/ |
|
|
|
17 |
Максимальная скорость подачи |
X ось |
m/min |
90 |
|
Y ось |
m/min |
90 |
||
|
XY ось |
m/min |
120 |
||
|
18 |
Скорость вращения башни |
rpm |
40 |
|
|
19 |
Точность расстояния между отверстиями |
mm |
±0.1 |
|
|
20 |
Максимальный переносимый вес |
Kg |
150 |
|
|
21 |
суммарная мощность |
kVA |
75 |
|
|
22 |
средняя мощность |
kVA |
5.5 |
|
|
23 |
Давление воздуха |
MPa |
0.55 |
|
|
24 |
Расход воздуха |
L/ min |
1.5 |
|
|
25 |
Определение зоны нечувствительности зажима |
/ |
Есть |
|
|
26 |
Размеры (Д×Ш×В) |
mm |
6200×5200×2350 |
|
