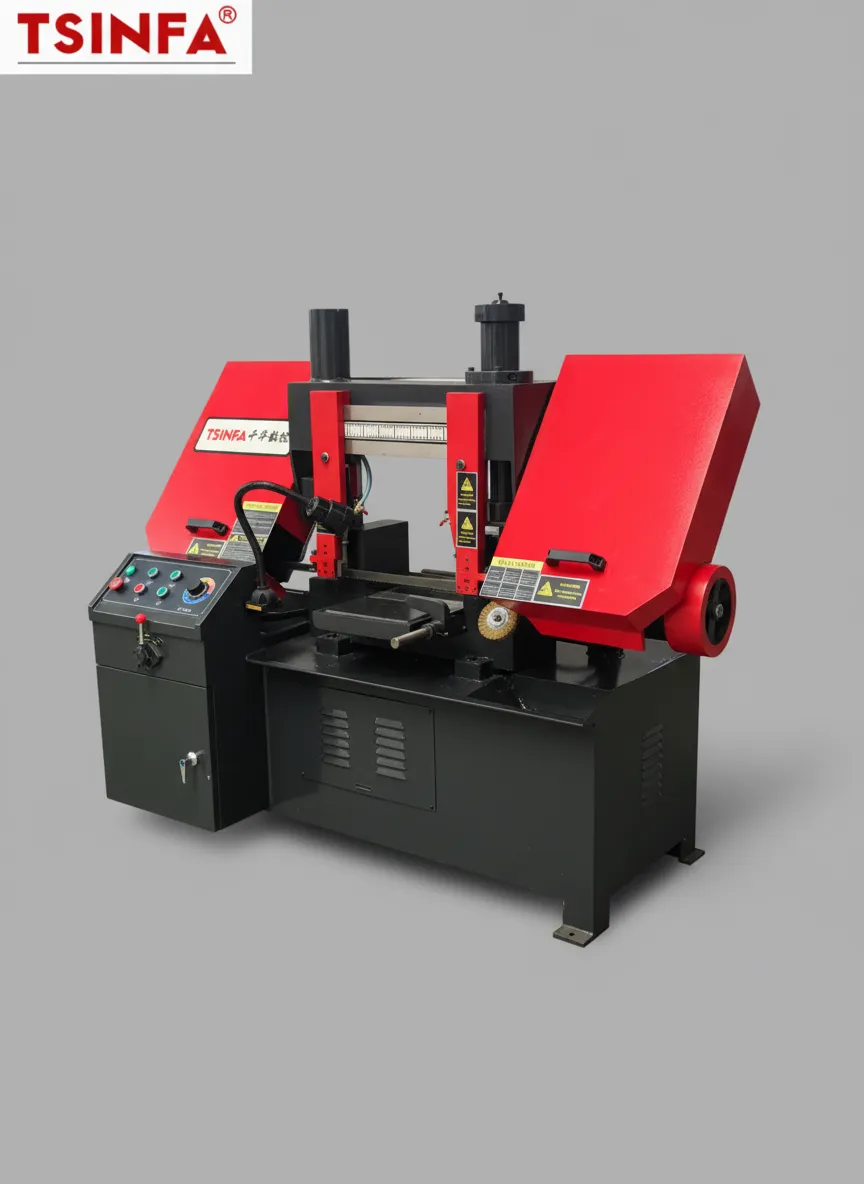

GB4230 — тяжелый полуавтоматический ленточнопильный станок для резки металла

GB4230 — горизонтальный портальный ленточнопильный станок с гидравлическим управлением, предназначенный для точной и производительной резки металлических заготовок.

Модель рассчитана на работу в условиях небольшого и среднего серийного производства, ремонтных и заготовительных участков. Станок позволяет выполнять прямолинейную резку заготовок из черных и цветных металлов, включая круглые, квадратные и профильные материалы.

Максимальная режущая способность GB4230 составляет 300 мм, а для квадратной или прямоугольной заготовки — до 300×300 мм.

Станок оснащается гидравлическими тисками, двухстоечной конструкцией и трехступенчатой регулировкой скорости движения ленточного полотна.

Основные преимущества GB4230

Высокая жесткость конструкции

Портальная двухстоечная конструкция обеспечивает стабильность пильной рамы при работе с металлическими заготовками.

Две направляющие колонны с гидравлическим приводом позволяют равномерно перемещать пильную раму и поддерживать стабильность процесса резки.

Гидравлическое управление

GB4230 относится к полуавтоматическим ленточнопильным станкам.

Гидравлическая система обеспечивает управление основными рабочими движениями станка и позволяет оператору выполнять резку с меньшим количеством ручных операций.

Гидравлические тиски

Заготовка фиксируется при помощи гидравлических тисков.

Надежный зажим снижает вероятность смещения детали во время резки и способствует получению стабильного результата.

Три скорости движения полотна

Предусмотрены три режима скорости:

• 27 м/мин;
• 45 м/мин;
• 69 м/мин.

Выбор скорости позволяет адаптировать режим резки под материал, размеры заготовки и требования к производительности.

Резка крупных заготовок

Максимальная режущая способность:

круглая заготовка — до Ø300 мм;

квадратная/прямоугольная заготовка — до 300×300 мм.

Это позволяет использовать станок для предварительной раскройки сортового проката и подготовки заготовок перед дальнейшей механической обработкой.

Пильное полотно

Для GB4230 используется ленточное полотно размером:

27×0,9×3502 мм.

Трехступенчатая регулировка скорости позволяет выбирать оптимальный режим в зависимости от обрабатываемого материала.

Правильно подобранные скорость полотна и режим подачи позволяют обеспечить стабильный рез и увеличить ресурс режущего инструмента.

Система зажима

Станок оборудован гидравлическими тисками, предназначенными для надежной фиксации заготовки.

Это особенно важно при обработке:

• круглого проката;
• квадратного проката;
• прямоугольных профилей;
• труб;
• металлических заготовок различного сечения.

Надежная фиксация снижает вибрации и риск перемещения заготовки в процессе пиления.

Конструкция станка

GB4230 имеет горизонтальную портальную компоновку с двумя направляющими колоннами.

Основные особенности конструкции:

• жесткая двухстоечная рама;
• гидравлическое перемещение пильной рамы;
• линейные направляющие;
• гидравлические тиски;
• червячная главная передача;
• регулируемая скорость полотна;
• полуавтоматический режим работы.

Такая конструкция ориентирована на стабильную эксплуатацию в условиях металлообрабатывающего производства.

Режущая способность

GB4230 рассчитан на работу с заготовками максимального размера:

Круглый прокат: до Ø300 мм.

Квадратная заготовка: до 300×300 мм.

Прямоугольный профиль: в пределах рабочей зоны станка в зависимости от конкретных размеров и положения заготовки.

Фактическая производительность зависит от материала, сечения заготовки, выбранной скорости полотна и используемого пильного полотна.

Основные области применения

GB4230 может использоваться на:

• машиностроительных предприятиях;
• металлообрабатывающих производствах;
• заготовительных участках;
• ремонтных предприятиях;
• производстве металлоконструкций;
• предприятиях по обработке сортового проката;
• производстве автомобильных компонентов;
• предприятиях строительного машиностроения;
• производстве оборудования;
• небольших и средних производственных площадках.

Какие материалы можно обрабатывать

Станок предназначен для резки различных металлических заготовок.

В зависимости от установленного полотна и выбранного режима обработки может использоваться для:

• конструкционных сталей;
• легированных сталей;
• нержавеющих сталей;
• цветных металлов;
• алюминиевых сплавов;
• других металлических материалов, совместимых с ленточной пилой.

Производительность

Три скорости движения полотна позволяют выбирать режим работы в зависимости от конкретной производственной задачи.

27 м/мин — режим для соответствующих материалов и условий, когда приоритетом является контролируемая резка.

45 м/мин — промежуточный режим.

69 м/мин — режим для повышения производительности при подходящих условиях обработки.

Выбор режима должен выполняться с учетом марки металла, размеров сечения и характеристик установленного полотна.

Комплектация и дополнительные возможности

Стандартная конфигурация GB4230 включает:

• ленточнопильный механизм;
• портальную двухстоечную конструкцию;
• гидравлический привод;
• гидравлические тиски;
• трехступенчатую регулировку скорости;
• систему натяжения полотна;
• червячную передачу;
• линейные направляющие.

Конкретная комплектация и дополнительные опции уточняются при заказе оборудования.

Сравнение моделей серии

На базе той же конструкции производитель предлагает несколько вариантов оборудования:

Параметр	GB4230	GB4235	GB4240
Максимальный диаметр резки	300 мм	350 мм	400 мм
Максимальное сечение	300×300 мм	350×350 мм	400×400 мм
Скорость полотна	27/45/69 м/мин	27/45/69 м/мин	27/45/69 м/мин
Полотно	27×0,9×3502 мм	34×1,1×4115 мм	41×1,3×4500 мм
Основной двигатель	2,2 кВт	3 кВт	4 кВт
Гидравлический насос	0,55 кВт	0,75 кВт	0,75 кВт
Зажим	Гидравлические тиски	Гидравлические тиски	Гидравлические тиски
Габариты	1960×1000×1300 мм	2000×1000×1500 мм	2400×1300×1800 мм

Таким образом, GB4230 является компактным вариантом серии для обработки заготовок диаметром и сечением до 300 мм.

Производитель

Оборудование производится компанией TSINFA CNC Equipment Co., Ltd., Китай.

Компания работает в области металлообрабатывающего оборудования с 2005 года и специализируется на производстве и поставках различных типов станков.

В ассортименте производителя представлены:

• токарные станки с ЧПУ;
• фрезерные станки;
• обрабатывающие центры;
• ленточнопильные станки;
• сверлильно-фрезерное оборудование;
• шлифовальные станки;
• оборудование для обработки металла;
• другие виды промышленного станочного оборудования.

Производитель указывает наличие сертификации CE и системы менеджмента качества ISO 9001:2015.

Почему GB4230

GB4230 — практичное решение для автоматизации заготовительной операции и точной резки металлического проката перед дальнейшей обработкой.

Ключевые характеристики:

• режущая способность до Ø300 мм;
• резка квадратных заготовок до 300×300 мм;
• полуавтоматический режим;
• гидравлический привод;
• гидравлические тиски;
• двухстоечная портальная конструкция;
• три скорости полотна — 27/45/69 м/мин;
• основной двигатель — 2,2 кВт;
• полотно — 27×0,9×3502 мм;
• линейные направляющие;
• компактные габариты;
• сертификация CE.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Поставляем металлообрабатывающее оборудование напрямую от производителей.

Помогаем подобрать ленточнопильные станки под размеры заготовок, тип металла, объем производства и требуемую производительность.

Предоставляем:

• подбор оборудования;
• техническую консультацию;
• проверку оборудования на заводе;
• фото- и видеоконтроль перед отгрузкой;
• организацию доставки;
• пусконаладочные работы;
• обучение персонала;
• гарантийное и постгарантийное сопровождение.

Контакты ООО «Кайлас»:

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики

Параметр	GB4230
Тип оборудования	Горизонтальный ленточнопильный станок
Конструкция	Портальная, двухстоечная
Управление	Гидравлическое
Автоматизация	Полуавтоматическая
Максимальный диаметр круглой заготовки	300 мм
Максимальное сечение квадратной заготовки	300×300 мм
Скорость ленточного полотна	27 / 45 / 69 м/мин
Размер ленточного полотна	27×0,9×3502 мм
Основной двигатель	2,2 кВт
Двигатель гидравлического насоса	0,55 кВт
Главная передача	Червячная
Зажим заготовки	Гидравлические тиски
Натяжение полотна	Ручное
Направление подачи	Горизонтальное
Направляющие	Линейные
Сертификация	CE
Состояние	Новое
Габариты	1960×1000×1300 мм
Производство	Китай
