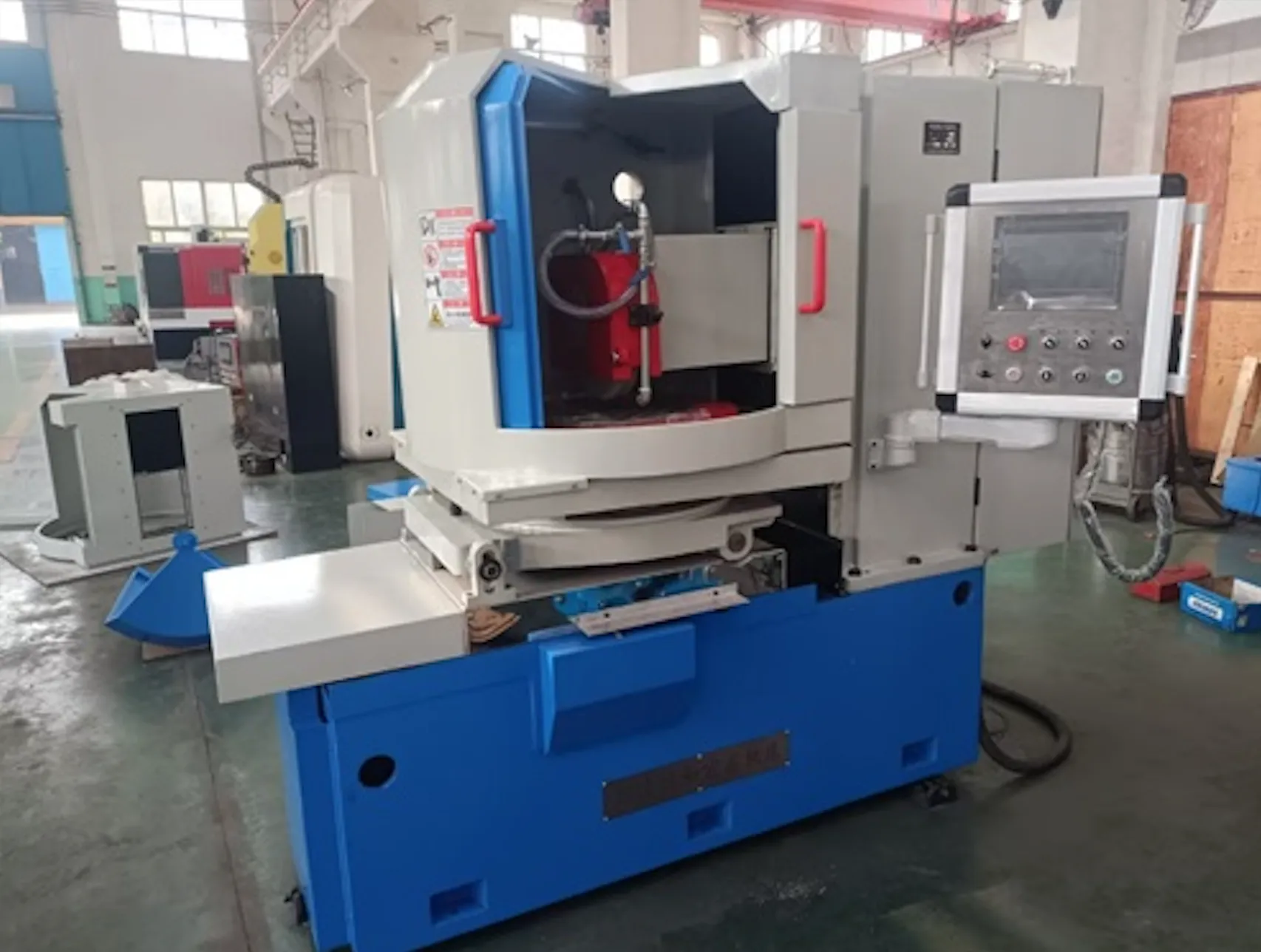

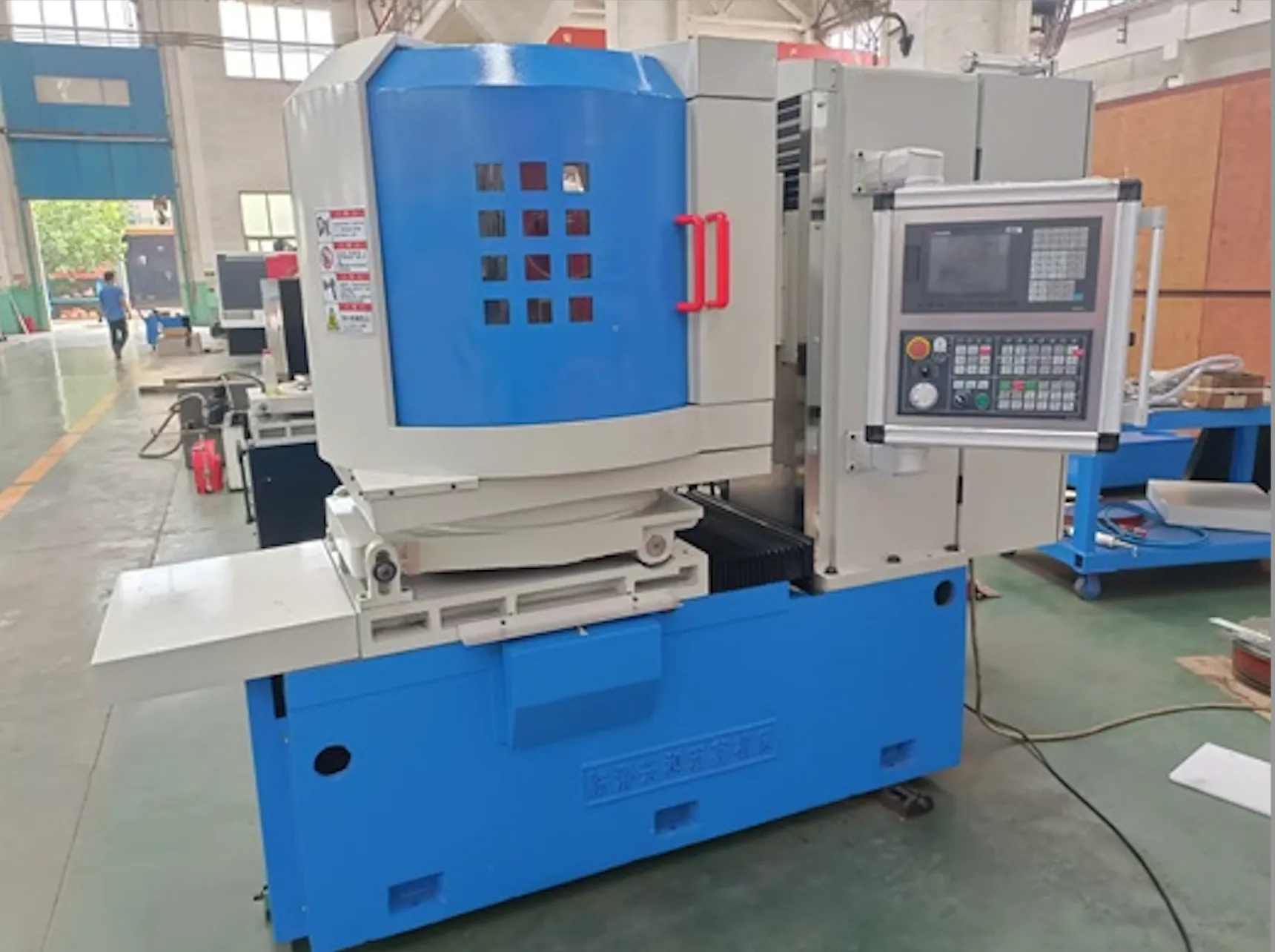

Плоскошлифовальный станок с круглым столом с горизонтальным валом M7363PLC
Станок M7363PLC предназначен для высокоточного шлифования колец, пластин, пил, фрез и других деталей. Оснащен современной системой управления Taiwan Yonghong PLC + HMI, прецизионными ШВП и сервоприводами переменного тока. Поддерживает как ручной, так и автоматический режимы работы, а также отличается высокой точностью позиционирования и надежной защитой от влаги. Идеален для предприятий машиностроения, инструментального производства и металлообработки.
Цена:
Дополнительные услуги
Этот станок подходит для шлифования деталей колец, пластин клапанов, пильных полотен, фрез и других инструментов для производства и прецизионной обработки деталей в машиностроении. Станок использует систему управления Taiwan Yonghong PLC + HMI, прецизионный ШВП с сервоприводом переменного тока, высокую точность позиционирования, ЖК-экран, с полной функцией автоматической циркуляции, постоянную точность обработки продукта. Шпиндель шлифовальной головки имеет конструкцию шпинделя с динамическим и статическим давлением, с высокой точностью вращения и простотой обслуживания. Направляющая верстака представляет собой скользящую направляющую, которая приводит верстак в движение вперед и назад с помощью прецизионного ШВП серводвигателя, а вращение верстака осуществляется с помощью двигателя переменного тока и регулирования скорости преобразования частоты. Мощность всасывания электромагнитного патрона регулируется, а зарядное и размагничивающее устройство сблокировано с двигателем шлифовальной головки и двигателем верстака, что является безопасным и надежным. Станок оснащен электронным маховиком, которым также можно управлять вручную с помощью электронного маховика. Станок имеет высокую степень автоматизации и может осуществлять контроль нескольких станков одним человеком. Машина имеет два режима работы, ручной и автоматический. В ручном режиме работы оператор может выполнять каждое действие станка по отдельности; В автоматическом режиме работы станок может выполнять автоматическую обработку, устанавливая каждый параметр обработки. Защита безопасности: Для повышения водонепроницаемости и предотвращения брызг водяного тумана, стол шлифовального станка имеет полностью закрытый защитный кожух.
Комплектация
- Станок M7363PLC – 1 шт
- Бак для СОЖ M7363-71
- Устройство подачи масла
- Магнитный сепаратор KFCTI-50B
- Патроны и балансирные валы
- Шлифовальные круги (2 вида)
- Комплект ключей и крепежей
- Техническая документация: паспорта, инструкции, сертификаты
Спецификация
|
M7363PLC тип |
Упаковочный лист |
||
|
№ |
Наименование |
Технические характеристики или маркировка |
количество |
|
1 |
Станок |
M7363PLC |
1 единица |
|
2 |
Бак для охлаждающей воды |
M7363-71 |
1 комплект |
|
3 |
Устройство подачи масла шлифовальной головки |
|
1 комплект |
|
4 |
Магнитный сепаратор |
KFCTI-50B |
1 комплект |
|
5 |
Коробка для аксессуаров внутри |
|
|
|
（1） |
Патрон шлифовального круга |
M7363-33 |
2 комплекта (1 из которых на автомате). |
|
（2） |
Вал балансира шлифовального круга |
M7363-86-302 |
1 шт |
|
（3） |
Ключ |
200×80 |
6 шт |
|
（4） |
Плоские шлифовальные круги |
P400×40×127WA46KV |
1 шт. (устанавливается на станок) |
|
|
|
P400×40×127A46JB |
1 ед |
|
（5） |
Правка шлифовального круга для деки |
M73125-85-004 |
1 шт |
|
（6） |
Шестигранный торцевой ключ |
M7363-86-001 |
1 шт |
|
（7） |
Шестигра́нный ключ |
5、6、8、10 |
1 комплект |
|
（8） |
Анкерные болты |
M16×400 |
6 шт |
|
（9） |
Гайки |
M16 |
6 шт |
|
（10） |
Плоские шайбы |
Шайба 16 |
6 шт |
|
（12） |
техническая документация |
||
|
|
Инструкция по эксплуатации |
В том числе машины и приборы |
1 экземпляр |
|
|
Сертификат соответствия |
|
1 экземпляр |
|
|
Упаковочный лист |
|
1 экземпляр |
|
|
Инструкция по эксплуатации инвертора |
|
1 экземпляр |
|
|
Инструкция по эксплуатации устройства подачи масла |
|
1 экземпляр |
|
|
Магнитный сепаратор Инструкция по эксплуатации |
|
1 экземпляр |
Технические характеристики
|
Параметр |
Значение |
|
Макс. размер заготовки (диаметр × высота) |
630 × 180 мм |
|
Угол наклона стола |
±3° |
|
Скорость вращения стола |
60–120 об/мин |
|
Продольная скорость тележки |
0.6–2 м/мин |
|
Продольный ход каретки |
340 мм |
|
Скорость шпинделя шлифовальной головки |
1450 об/мин |
|
Макс. вертикальный ход шлифовальной головки |
250 мм |
|
Скорость подъема/опускания шлифовальной головки |
200 мм/мин |
|
Точность подачи маховика |
до 0.001 мм |
|
Размер круга |
Ø400 × 40 × 127 мм |
|
Общая мощность |
11.37 кВт |
|
Мощность шпинделя |
7.5 кВт |
|
Мощность привода стола |
2.2 кВт |
|
Габариты |
2350 × 1350 × 1950 мм |
|
Вес |
3900 кг |
