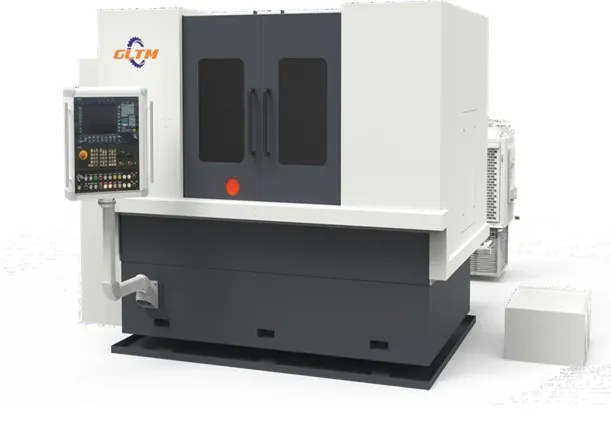

GA7332 зубошлифовальный станок
Принцип работы станка: шлифовальный круг обрезается до поперечного сечения, подходящего для паза зуба шестерни, и шестерня шлифуется методом формовки. При шлифовании площадь контакта между секцией шлифовального круга и зубчатым шлифованием велика, количество снимаемого металла в единицу времени велико, а эффективность шлифования высокая. В системе ЧПУ используется цифровая система сервоуправления с ЧПУ, которая имеет более высокую скорость вычислений и более сильную защиту от помех. Операционная система станка (ПК) может обмениваться данными с системой числового программного управления (ЧПУ) в режиме реального времени. ПК использует жесткий диск большой емкости для облегчения хранения пользовательской информации. Система управления станком имеет английский интерфейс и проста в эксплуатации. Что касается программного обеспечения, мы независимо разработали ряд пакетов программного обеспечения, включая программное обеспечение для расчета сечения профильного шлифовального круга, программное обеспечение для анализа и корректировки ошибок. Интерфейс работы удобен и прост. Эта программная система представляет собой экспертную систему для малогабаритных шлифовальных станков с зубошлифовальными кругами, которая уменьшает тяжелую работу операторов станков, выполняющих расчеты и программирование ЧПУ за пределами станка. Программная система обеспечивает точный расчет стандартных зубчатых колес, произвольных модификаций формы и направления зубьев, кривых перехода кончика и корня зуба, а также предоставляет различные формы ввода параметров. Экспертная система шлифования может рекомендовать пользователю процесс шлифования зубьев и Предоставляет пользователям на выбор различные методы шлифования и правки шлифовальных кругов, а также оптимизирует некоторые параметры расчета в соответствии с потребностями пользователя. Данные пользовательских артефактов хранятся в базе данных, которая имеет высокий уровень безопасности и может быть вызвана в любое время. В сочетании с некоторыми конфигурациями станка могут быть реализованы такие функции, как автоматическая настройка инструмента для шлифования заготовки и анализ ошибок шлифования, что удобно для пользователей и повышает эффективность работы станка.
Цена:
Дополнительные услуги
Структурные характеристики станка.
Общая компоновка станка: станок имеет горизонтальную компоновку, а при правке шлифовального круга станка используется рабочая ось станка.
- Ось радиального перемещения рамы шлифовального круга (ось X);
Серводвигатель приводит колонну в движение через муфту и шариковый винт. Линейка линейной решетки, установленная на каретке, передает сигнал положения в систему ЧПУ для управления вращением серводвигателя и достижения точного перемещения колонны.
- Ось осевого перемещения рамы шлифовального круга (ось Z);
Серводвигатель приводит в движение каретку колонны через муфту и шариковый винт.
Линейка линейной решетки, установленная на станине, передает сигнал положения в систему ЧПУ, управляет вращением серводвигателя и обеспечивает точное перемещение инструмента каретки колонны.
- Ось регулировки угла спирали шлифовального инструмента (ось A);
Серводвигатель приводит во вращение поворотный стол шлифовального инструмента через пару муфты и червячной передачи. Полузамкнутый контур ЧПУ управляет вращением серводвигателя оси А. Поворотный стол оснащен зажимной дисковой
пружиной и гидравлической системой разблокировки.
- Ось вращения заготовки (ось C):
Он использует двойной червячный механизм защиты от люфта, а элемент обратной связи использует высокоточную круглую решетчатую шкалу, максимальная скорость 15 об/мин.
- Ось вращения шлифовального круга (ось S).
Электрический шпиндель, установленный внутри корпуса шлифовального круга, приводит в движение шкив, приводящий во вращение шпиндель через синхронный зубчатый ремень. Толщина шлифовального круга делится на три типа: 16 мм, 25 мм и 35 мм в зависимости от параметров шлифуемого зубчатого колеса. Максимальная линейная
скорость шлифовального круга составляет 50 м/с.
- Ось вращения алмазного ролика (ось S1).
Асинхронный двигатель приводит во вращение алмазный ролик через муфту и шпиндель правки. Скорость вращения алмазного ролика зафиксирована на уровне 2800 об/мин.
|
Обработка внешнего диаметра |
φ30～φ320mm |
|
|
Количество зубьев заготовки |
≥6 зубов（без корня резка шестерня) |
|
|
Модуль заготовки |
2～10mm |
|
|
Максимальная ширина зуба (цилиндрическая шестерня) |
600mm |
|
|
Диапазон углов спирали |
±45° |
|
|
Расстояние от центра передней бабки до центра задней бабки |
180～1100mm |
|
|
Максимальное радиальное перемещение рамы шлифовального круга |
255mm |
|
|
Максимальное осевое перемещение рамы шлифовального круга |
1000mm |
|
|
Расстояние между шлифовальным кругом и центром |
45～300mm |
|
|
Скорость шлифовального круга |
3000～6000rpm |
|
|
Скорость одевания |
2800rpm(стабильный) |
|
|
Размер шлифовального круга |
φ200×φ75×16mm |
|
|
|
φ200×φ75×25mm |
|
|
|
φ200×φ75×35mm |
|
