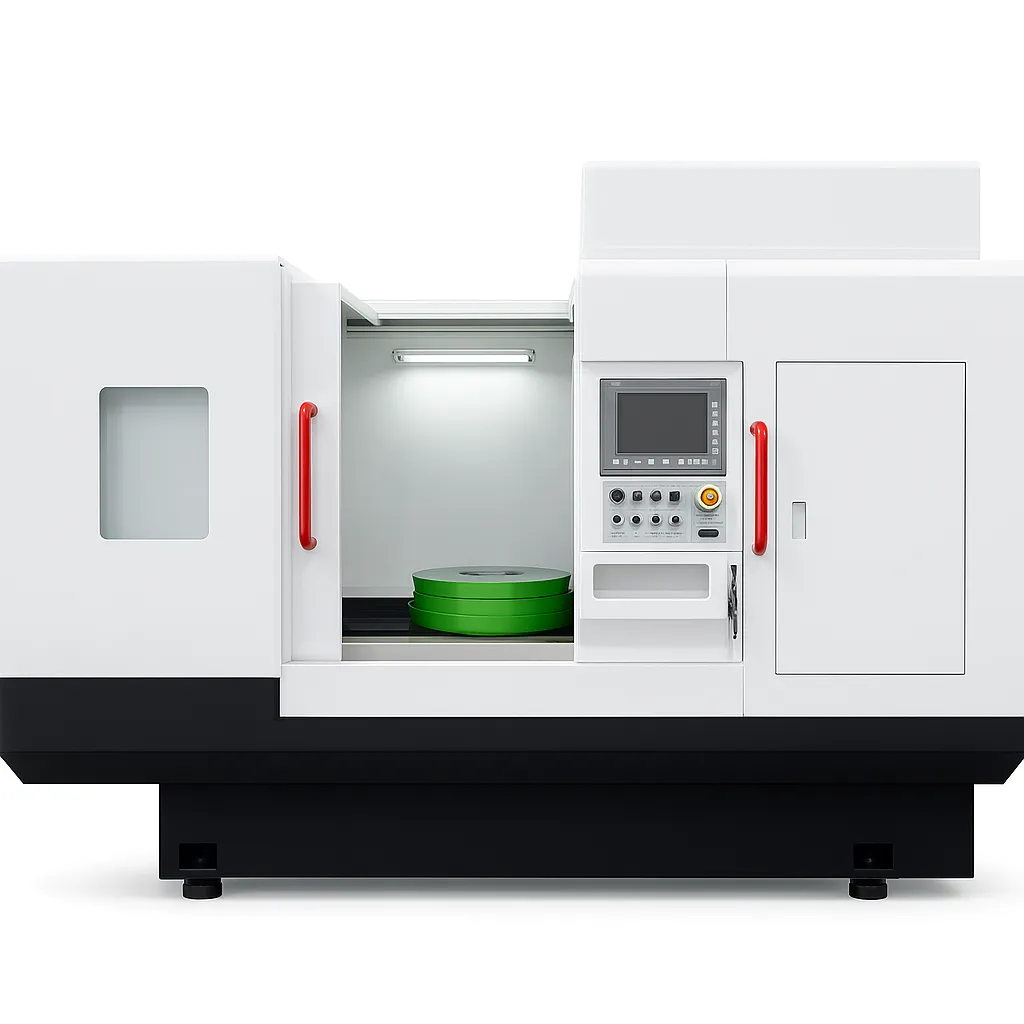

MGP74125 — высокоточный вертикально-шпиндельный круглошлифовальный станок с ЧПУ

Программируемое промышленное шлифование деталей диаметром до 1250 мм

MGP74125 — высокоточный вертикально-шпиндельный круглошлифовальный станок с ЧПУ, предназначенный для обработки плоских и прерывистых поверхностей крупных круглых и прямоугольных заготовок.

Станок оснащён рабочим столом диаметром 1250 мм, мощным шлифовальным шпинделем 45 кВт, системой управления на базе Siemens S7-1200 PLC + HMI и автоматической системой правки шлифовального круга.

Высокая точность обработки

MGP74125 рассчитан на выполнение высокоточных операций шлифования.

Геометрическая точность:

• торцевое биение рабочего стола — ≤0,005 мм;
• плоскостность рабочего стола — ≤0,005 мм;
• осевое биение шпинделя — ≤0,005 мм;
• радиальное биение шпинделя — ≤0,005 мм.

Точность обработки:

• параллельность — ≤0,01 мм;
• плоскостность — ≤0,01 мм;
• шероховатость поверхности — Ra ≤0,4 мкм.

Конструкция станка

Жёсткая станина HT300

Цельная коробчатая конструкция из высококачественного чугуна HT300 обеспечивает необходимую жёсткость и стабильность при обработке крупных деталей.

Направляющие защищены от попадания охлаждающей жидкости и абразивных частиц.

Вертикальная шлифовальная головка

Шлифовальная головка оснащена мощным встроенным двигателем 45 кВт и высокоточными угловыми контактными подшипниками с предварительным натягом.

Перемещение осуществляется посредством:

серводвигатель → редуктор → шарико-винтовая передача.

Минимальная вертикальная подача составляет всего 0,001 мм.

Поворотный магнитный стол

Станок оснащается круглым электромагнитным столом диаметром 1250 мм.

Предусмотрены:

• регулировка усилия магнитного зажима;
• автоматическое размагничивание;
• частотно-регулируемое вращение;
• бесконтактные токосъёмники;
• круговые направляющие с тефлоновым покрытием.

Диапазон электромагнитного усилия: 80–120 Н/см².

Система ЧПУ

Управление построено на базе:

Siemens S7-1200 PLC + HMI

Система обеспечивает программируемое управление основными операциями станка и параметрическую настройку режимов обработки.

Также предусмотрены датчики ограничения хода, предотвращающие столкновение рабочих органов.

Охлаждение и очистка

Для эффективного удаления тепла и шлама предусмотрена система подачи СОЖ.

Комплектация включает:

• резервуар для охлаждающей жидкости;
• магнитный сепаратор;
• двухступенчатую систему фильтрации;
• систему центральной/вертикальной подачи СОЖ.

Защитный кожух

Станок оснащён полностью закрытым защитным кожухом увеличенного размера.

Конструкция обеспечивает:

• снижение распространения абразивной пыли;
• эффективное подавление тумана СОЖ;
• защиту оператора от абразивных частиц;
• удобное удаление шлама;
• защиту оборудования от загрязнения;
• повышенную безопасность при работе со шлифовальным кругом.

Рабочая зона дополнительно оснащена LED-освещением.

Материалы для обработки

MGP74125 предназначен для шлифования:

• углеродистых сталей;
• легированных сталей;
• керамики;
• кварца;
• стекла;
• камня;
• огнеупорных материалов.

Области применения

Станок может использоваться на предприятиях:

🚗 Автомобильной промышленности
Обработка крупных прецизионных деталей и компонентов.

⚙️ Подшипникового производства
Высокоточное шлифование рабочих поверхностей.

🔧 Производства клапанов
Обработка плоских и сопрягаемых поверхностей.

⚡ Энергетического машиностроения
Шлифование крупных деталей энергетического оборудования.

🔬 Оптической промышленности
Обработка стекла и других материалов.

💎 Производства керамики и огнеупоров
Шлифование твёрдых неметаллических материалов.

🧩 Полупроводниковой промышленности
Обработка высокоточных плоских поверхностей.

Комплектующие и основные узлы

В конструкции используются компоненты ведущих производителей:

• Siemens — система управления S7-1200;
• SKF / NSK — подшипники шпинделя;
• HIWIN / Yintai / TBI — элементы шарико-винтовой передачи;
• Schneider / Delixi — электрические компоненты;
• Hanmolong — бесконтактные токосъёмники;
• Shandong Luchi — электромагнитный стол;
• Hengte — магнитный сепаратор;
• Guomao — мотор-редуктор.

Стандартная комплектация

В поставку входят:

• основной агрегат MGP74125;
• система охлаждения;
• резервуар для СОЖ;
• магнитный сепаратор;
• электрический шкаф управления;
• абразивные сегменты;
• отрезные диски;
• комплект монтажных рукояток;
• направляющие пластины;
• анкерные болты;
• техническая документация;
• инструкция по эксплуатации;
• сертификат соответствия;
• упаковочный лист.

Технические преимущества MGP74125

1250 мм — диаметр рабочего стола
1250 × 400 мм — максимальный размер обрабатываемой детали
45 кВт — мощность шлифовального шпинделя
0,001 мм — минимальная вертикальная подача
0,005 мм — заявленная геометрическая точность
Ra ≤0,4 мкм — шероховатость поверхности
≈8 тонн — масса станка
Siemens S7-1200 — система управления

Условия поставки

Цена: 53 802 USD с НДС
Количество: 1 комплект
Базис поставки: EXW, склад г. Екатеринбург
Изготовление: 100 рабочих дней
Поставка: 60 рабочих дней с момента поступления оплаты
Оплата: 100% предоплата
Гарантия: 12 месяцев
Срок действия предложения: 10 дней
