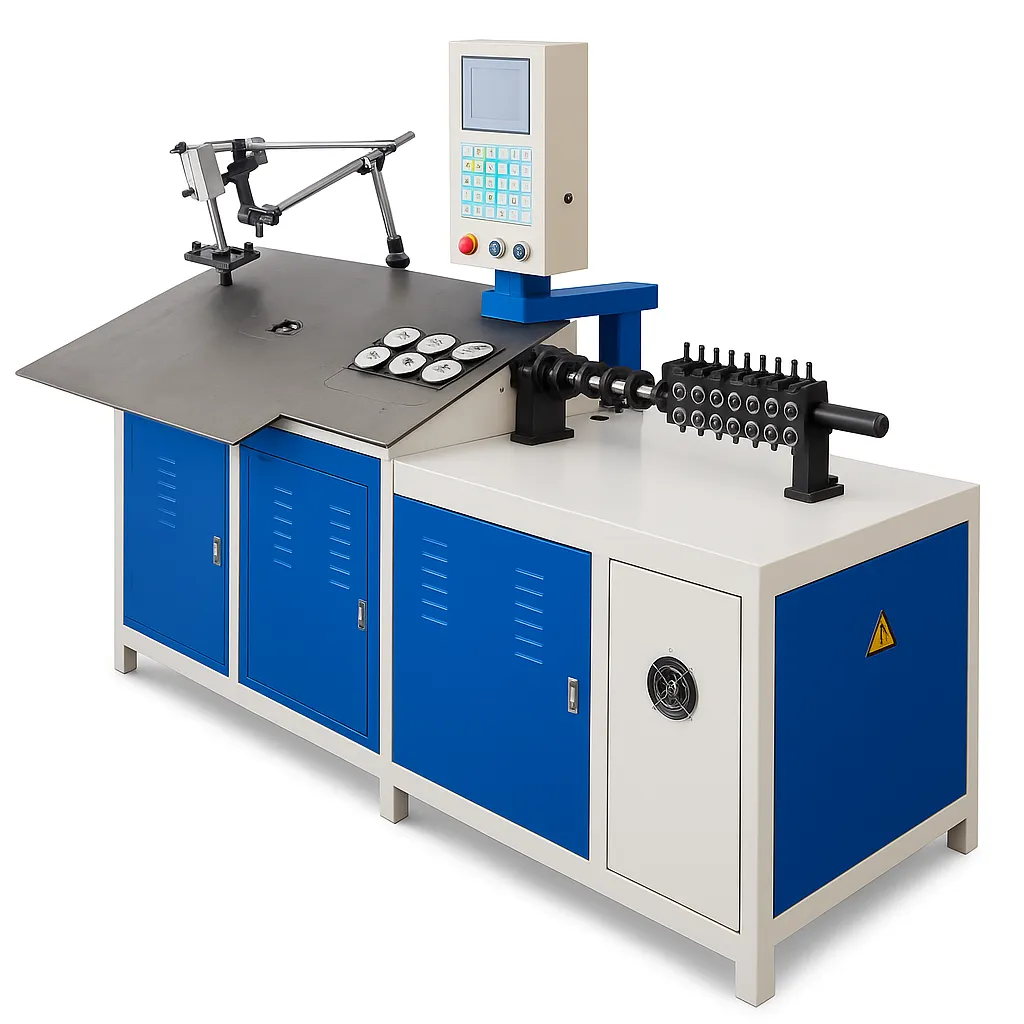

2D станок для гибки проволоки 2–8 мм с ЧПУ

Автоматический станок для правки, подачи, гибки и резки металлической проволоки

2D станок с ЧПУ предназначен для автоматической обработки металлической проволоки диаметром 2–8 мм. Оборудование выполняет правку, подачу, гибку и резку проволоки, позволяя получать изделия различной 2D-формы по заданной программе.

Система правки и подачи

Станок оснащён:

• 22 группами правильных колёс из Cr12;
• 3 группами роликов подачи из термообработанного Cr12;
• твёрдость роликов — 58°;
• автоматической подачей проволоки;
• автоматической правкой;
• автоматической резкой.

Гибочные формы

Гибочные формы изготовлены из SKD11/51, твёрдость — 62°.

Станок позволяет выполнять гибку в обоих направлениях:

• по часовой стрелке;
• против часовой стрелки;
• движение внутренней формы вверх/вниз;
• движение внешней формы вверх/вниз.

Серводвигатели

Общая мощность сервоприводов — 4,8 кВт:

• 1,5 кВт — изгиб;
• 2,3 кВт — подача проволоки;
• 1,0 кВт — резак.

Максимальная возможность сервореза:

• железная проволока — до 8 мм;
• нержавеющая сталь — до 6 мм.

Производительность и программирование

Станок поддерживает программное управление всеми механическими операциями.

• Память: до 10 000 групп данных
• Количество действий: до 300 действий на одну группу
• Максимум действий для формирования одной формы: 300
• Скорость производства: 15–22 изделия/мин
  (например, квадрат 200×200 мм)

Управление осуществляется через сенсорный экран и ПЛК.

Электрооборудование

• Источник питания: 3 фазы, 4 провода + заземление
• ПЛК: 1 комплект
• Экран управления: сенсорный
• Сервосистема: установленная система управления приводами

Габариты и масса

• Габариты станка: 2440×1000×1870 мм
• Масса: 900 кг

Условия поставки

Цена: 22 335 USD с НДС
Количество: 1 комплект
Итого: 22 335 USD

Базис поставки: EXW, склад г. Екатеринбург
Срок изготовления: 20 рабочих дней после внесения предоплаты
Срок поставки: 60–75 календарных дней с момента готовности оборудования

Условия оплаты

• 60% — предоплата;
• 30% — по факту готовности оборудования;
• 10% — после получения станка.

Гарантия: 12 месяцев с момента приобретения.

Основные характеристики

• Модель: 2–8 мм
• Диаметр железной проволоки: 2–8 мм
• Диаметр нержавеющей проволоки: до 6 мм
• Тип проволоки: круглая, плоская и другие виды металлической проволоки
• Длина подачи: без ограничений
• Скорость подачи: до 100 м/мин
• Максимальная скорость гибки: 300 об/мин
• Диапазон гибки: ±180°
• Точность гибки: ±0,5 мм
• Точность подачи: ±0,2 мм
• Производительность: 15–22 шт./мин
• Максимальный крутящий момент: 60 Н·м
• Максимальный момент изгиба: 400 Н·м
