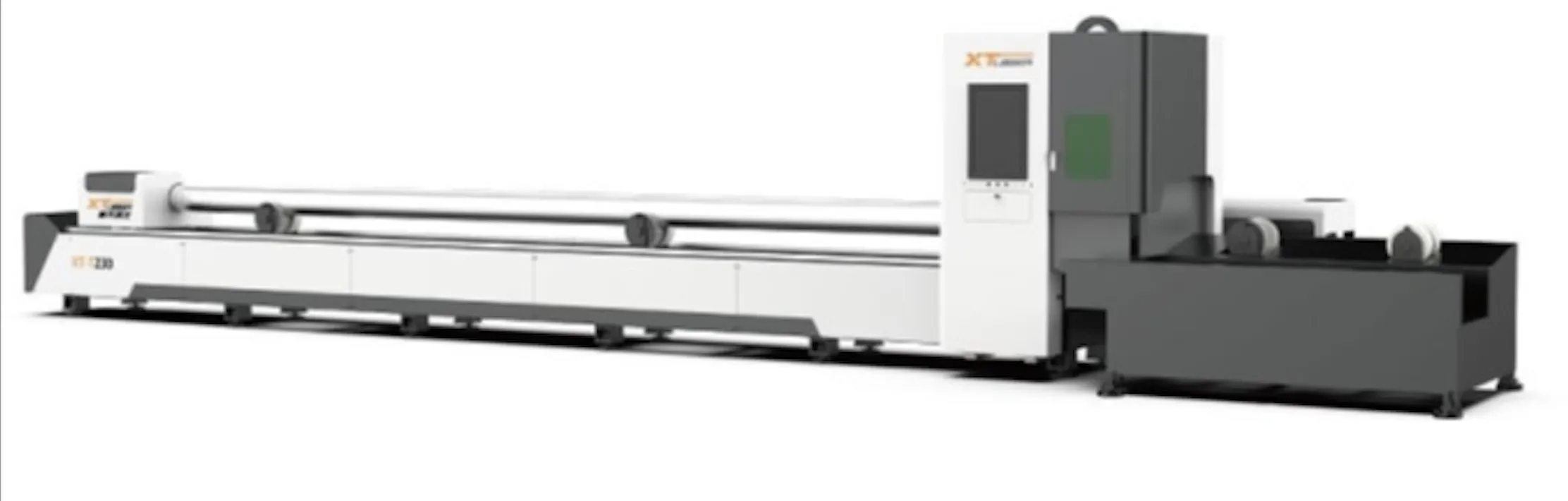

Станок лазерной резки труб XT-T350-12

Конфигурация

1. Источник лазера Клазис

   • Срок службы 100000 часов;
   • Стабильно и экономично;
   • Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение;
   • Висококачественное обслуживание.

2. Серводвигатель VEICHI

   • Высокая скорость, высокая точность, высокая надежность, высокая мощность;
   • Механизм двойного привода портала имеет высокий коэффициент демпфирования, хорошую жесткость и выдерживает высокую скорость и высокое ускорение.

3. Направляющая XTLASER/PEK, Китай

   • Каждая направляющая проходит строгие фотоэлектрические автоколлимационные испытания, точность которых не превышает 0,03 мм.

4. Автоматический пневматический зажимной патрон

   • Соединение четыреххулачкового патрона, оптимизирующее резку различных диаметров, не требует ручной регулировки;
   • Быстрая скорость зажима, повышение эффективности работы;
   • Более высокая стабильность, чем у электрических зажимных патронов, отсутствие задержки.

5. Двухтемпературная система охлаждения

   • Отображение текущей температуры воды в реальном времени;
   • Уникальная конструкция с двумя водяными путями, одна для охлаждения источника лазера, другая для охлаждения режущей головки, эффективная вспомогательная работа машины;
   • Аварийный сигнал температуры.

6. Электромагнитный клапан AIRTEC из Тайвань

   • Коммутация очень чувствительна;
   • Не нужно добавлять масло для смазки;
   • Экономия места для установки;
   • Оснащен ручным устройством, которое способствует установке и отладке.

7. Магнитный переносной блок

   • Пульт дистанционного управления в руке, легкое управление движением режущей головки;
   • Магнитный дизайн, может адсорбироваться на любой поверхности машины.

8. Треугольная конструкция механической трансмиссии

   • Уникальная стабильная направляющая, треугольная структура стоек и шестерни, обеспечивает плавное движение режущей головки по оси X, точность 0,03 мм.

9. Режущая головка Raytools BM110/BM06K (заостренный кончик)

   • Регулировка фокусного расстояния может быть с точностью до 0,01 мм;
   • Встроенное высокоэффективное водное охлаждение в конструкции;
   • Степень защиты от пыли IP65;

10. Редуктор XTLASER/TAIFU

    • Выравнивание входящего и исходящего потока мощности;
    • Большое передаточное число;
    • Низкая пульсация и равномерное вращение.

11. Зубчатая рейка XTLASER/T-WIN, Китай

    • Стойка имеет высокую точность, стандартная точность шлифования может достигать DIN6, а прямолинейность находится в пределах 0,03;
    • Изделие изготовлено из стали № 45, стеллак имеет высокую твердость, также могут использоваться специальные материалы, обладает высокой коррозионной стойкостью;
    • Винтовая рейка имеет большой крутящий момент и выходную мощность.

12. Автоматический пневматический зажимной патрон большого диаметра

    • Подходит для крепления трубки разной формы;
    • Простое переключение между диаметрами и значительная экономия времени на настройке.

13. Вентилятор*1

    • Лопасти вентилятора хорошо сбалансированы и работают плавно. Может эффективно уменьшить загрязнение маслянистых веществ;
    • Этот продукт изготовлен из литого под давлением алюминиевого сплава с новым красивым стилем и высокой прочностью.

14. Система впрыска масла Автоматический впрыск

    • После некоторого времени эксплуатации, нужно смазать шестернирейка и направляющие маслом;
    • Впрыск автоматически работает, можно установить срок смазки.

15. Вспомогательная система контроля и подачи газа

    • Подача сжатого воздуха, кислорода и азота;
    • Программное обеспечение управления газовым переключателем и давлением воздуха.

16. Станина

    • Процесс термической обработки и снятия напряжения;
    • Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
    • Параллельность менее 0,03 мм;
    • Максимальная нагрузка металлической трубы 200 кг.
