Станок для резки труб из нержавеющей стали с линией подачи
Станок предназначен для высокоточной резки тонкостенных труб из нержавеющей стали диаметром от 2 до 8 мм. Оборудован пневматическим зажимом, ЧПУ-инструментом и регулируемой подачей. Может использоваться в составе производственной линии или как отдельное оборудование.
Цена:
Дополнительные услуги

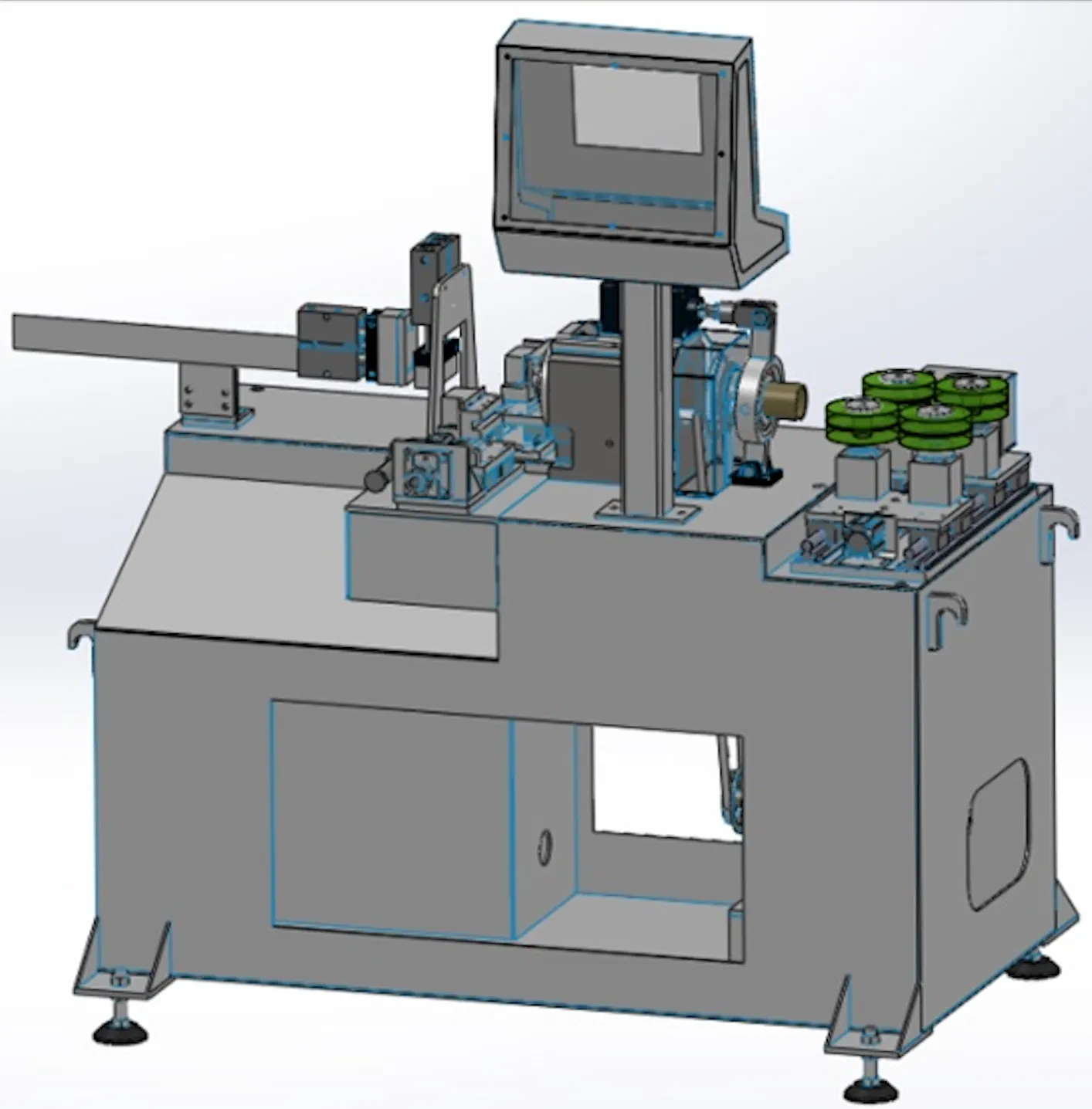

Труборезный станок состоит из рамы, головки станка, режущего механизма и фаскоснимающей конструкции (опция);
Рама имеет полностью сварную конструкцию. Она имеет коробчатую конструкцию свысокой прочностью и красивым внешним видом;
Подшипниковое гнездо головки станка имеет литую конструкцию.
Цилиндрический роликовый подшипник обеспечивает его хорошую устойчивость и срок службы. Пневматическое зажимное устройство с разумной конструкцией может обеспечить надежную поддержку материала трубы во время резки трубы, не повреждая материал трубы;
Режущий механизм и фаскоснимающий механизм (фаскоснимающий механизм является опцией) направляются линейными направляющими, приводимыми в действие регулируемым цилиндром, и установлен надежный гидравлический буфер. Инструмент использует лезвие из вольфрамовой стали, которое может резать много раз, и инструмент можно затачивать и использовать по всей длине, что значительно снижает стоимость использования станка.
Комплектация и конструкция
- Рама — полностью сварная, коробчатая, устойчивая конструкция
- Головка станка — литая с цилиндрическим роликовым подшипником
- Зажим трубы — пневматический, не повреждает материал
- Режущий узел — с направляющими, гидравлическим буфером и регулируемым цилиндром
- Инструмент — из вольфрамовой стали, возможна заточка
- Опционально — фаскоснимающее устройство
- Рез до 1 трубы за 3 секунды
- Погрешность реза — не более ±0.2 мм
- Подходит для труб с толщиной стенки от 0.3 до 2 мм
- Возможна установка фаскоснимающего механизма (опция)
- Прочная рама, литое посадочное место, гидробуфер
Технические характеристики
|
Параметр |
Значение |
|
Диаметр трубки |
2–8 мм |
|
Толщина стенки трубки |
0.3–2 мм |
|
Допуск по длине резания |
±0.2 мм |
|
Скорость резания |
3 сек/срез |
|
Мощность главного двигателя |
1.5 кВт |
|
Частота вращения двигателя |
до 1000 об/мин (регулируемая) |
|
Тип инструмента |
Токарный (легированная сталь) |
|
Тип подачи |
Ручная с ручной регулировкой диаметра |
|
Двигатель подачи |
Переменного тока |
|
Давление пневмосистемы |
0.6 МПа |
|
Вес |
300 кг |
|
Габариты (Д×Ш×В) |
1500×1000×1500 мм |
|
Рабочая среда |
+0℃ до +40℃, 50 Гц |
Электроника и управление
|
Компонент |
Производитель |
|
ПЛК (контроллер) |
Mitsubishi |
|
Сенсорная панель (HMI) |
FANYI |
|
Электрокомпоненты |
Не указаны |
|
Пневмокомпоненты |
Не указаны |
