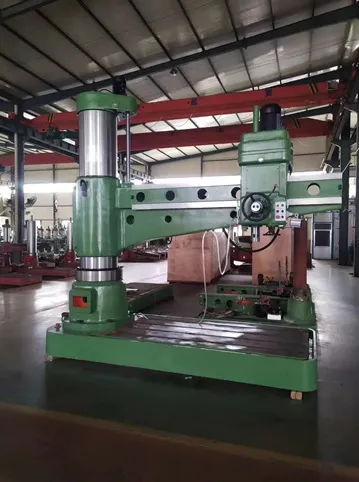

Гидравлический радиально-сверлильный станок Z3063
Гидравлический радиально-сверлильный станок Z3063 — универсальное промышленное оборудование, предназначенное для сверления, рассверливания, зенкерования, развертывания, нарезания резьбы и выполнения других операций при обработке деталей средних и крупных размеров. Благодаря усиленной конструкции, гидравлической системе управления и широкому диапазону рабочих режимов станок успешно применяется на машиностроительных, ремонтных и металлообрабатывающих предприятиях. Радиальная конструкция обеспечивает удобную обработку массивных заготовок без необходимости их постоянного перемещения, что значительно повышает производительность и точность выполнения операций.
Цена:
Дополнительные услуги
Преимущества станка Z3063:
- Максимальный диаметр сверления до 63 мм (по чугуну) и 50 мм (по стали).
- Радиус обработки до 1900 мм.
- Усиленный шпиндель с конусом Морзе MT5.
- Гидравлическая система зажима рабочих узлов.
- Гидравлическое переключение скоростей.
- Двойная система механической и электрической блокировки.
- Поворот консоли на 360°.
- Вертикальное перемещение консоли для обработки деталей различной высоты.
- 12 скоростей вращения шпинделя.
- 6 ступеней механической подачи.
- Возможность выполнения широкого спектра сверлильных операций.
- Надежная конструкция, рассчитанная на длительную промышленную эксплуатацию.
Радиально-сверлильный станок Z3063 используется для:
- сверления отверстий;
- рассверливания;
- зенкерования;
- развертывания;
- нарезания резьбы;
- обработки отверстий под крепеж;
- изготовления масляных каналов;
- расточных операций (при использовании дополнительной оснастки);
- обработки крупногабаритных металлических деталей.
Станок широко применяется в машиностроении, судостроении, энергетике, производстве металлоконструкций, ремонтных предприятиях и инструментальных цехах.
Конструкция станка предусматривает:
- массивную колонну с высокой жесткостью;
- поворотную радиальную консоль;
- усиленную сверлильную головку;
- гидравлическое управление зажимом;
- автоматическое переключение скоростей;
- надежную систему фиксации всех рабочих узлов.
Сверлильная головка свободно перемещается по радиальной консоли, а сама консоль вращается вокруг колонны, что позволяет быстро позиционировать инструмент без перемещения тяжелой заготовки.
Станок позволяет выполнять:
- сверление сквозных и глухих отверстий;
- рассверливание отверстий;
- зенкерование;
- развертывание;
- нарезание внутренней резьбы;
- обработку крупных корпусных деталей;
- выполнение расточных операций при использовании специальной оснастки.
Стандартная комплектация включает:
- сверлильный патрон;
- переходную втулку для патрона;
- комплект переходных втулок;
- клиновой выталкиватель инструмента;
- рабочий стол;
- руководство по эксплуатации;
- паспорт качества (сертификат соответствия).
Технические характеристики:
|
Параметр |
Значение |
|
Модель |
Z3063 |
|
Максимальный диаметр сверления (сталь/чугун) |
50 / 63 мм |
|
Расстояние от шпинделя до колонны |
360–1600 / 1900 мм |
|
Расстояние от шпинделя до основания |
300–1050 / 1150 мм |
|
Ход шпинделя |
315 мм |
|
Конус шпинделя |
MT5 (Морзе 5) |
|
Количество скоростей |
12 |
|
Скорость вращения шпинделя |
34–1280 об/мин |
|
Скорость подъема консоли |
1,3 м/мин |
|
Поворот консоли |
360° |
|
Горизонтальное перемещение головки |
1250 / 1650 мм |
|
Количество подач |
6 |
|
Подача шпинделя |
0,10–0,56 мм/об |
|
Максимальное осевое усилие |
16 000 Н |
|
Мощность главного двигателя |
4 / 5,5 кВт |
|
Мощность двигателя подъема |
1,5 кВт |
|
Масса |
2200 / 2600 кг |
|
Габариты |
2170 × 950 × 2450 мм / 2570 × 1000 × 2550 мм |
