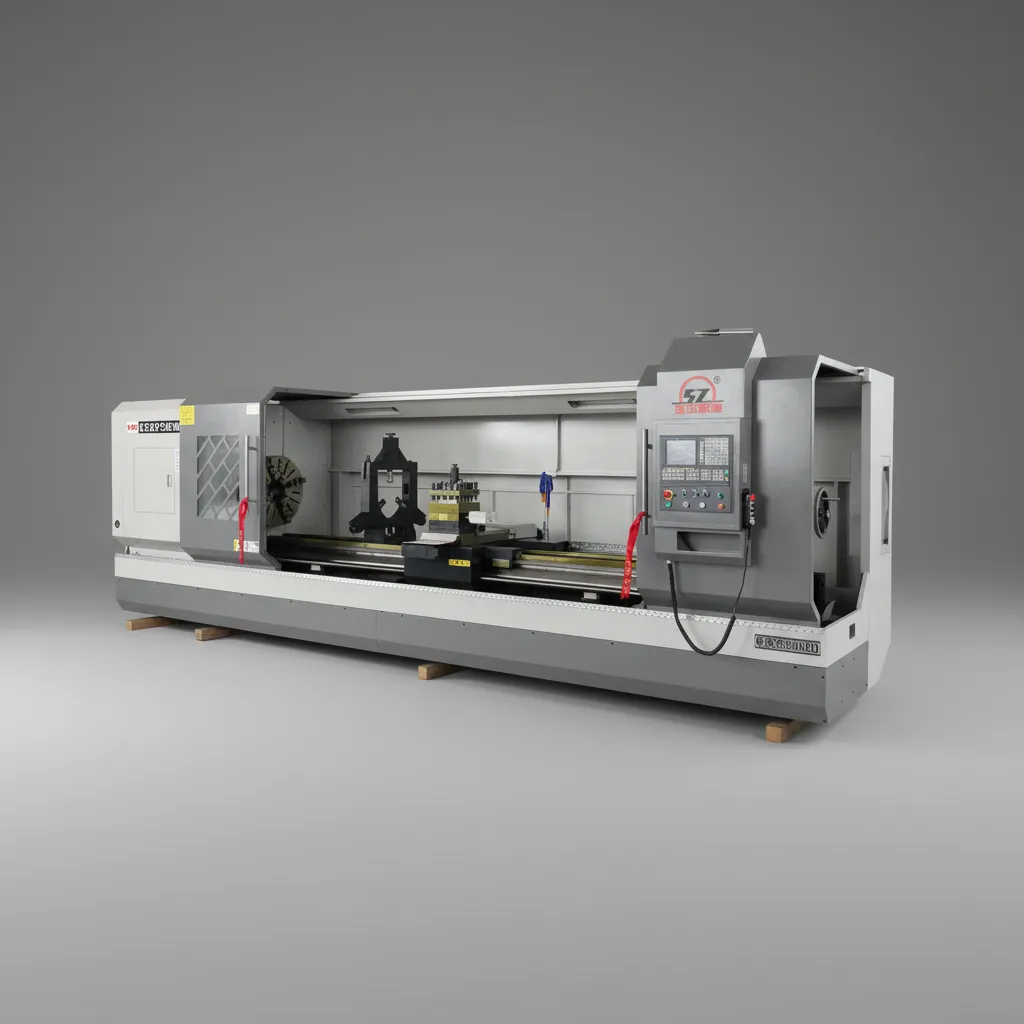

CK6163 / CK6180 — тяжелые горизонтальные токарные станки с ЧПУ

CK6163 и CK6180 — серия тяжелых горизонтальных токарных станков с ЧПУ для обработки крупногабаритных и тяжелых деталей.

Станки имеют увеличенный диаметр отверстия шпинделя, жесткую конструкцию станины и широкие направляющие, благодаря чему подходят для обработки валов, дисков и других деталей с большой массой и диаметром.

Оборудование позволяет выполнять точение наружных и внутренних поверхностей, обработку конусов, дуг, резьб и сложных профильных поверхностей.

Основные преимущества

Тяжелая и жесткая конструкция

Широкие направляющие станка обеспечивают необходимую жесткость при обработке тяжелых заготовок.

Ширина направляющих:

• CK6163 — 550 мм
• CK6180 — 550/600 мм

Максимальная допустимая нагрузка — до 2 тонн.

Такая конструкция позволяет использовать оборудование для интенсивной обработки крупных металлических деталей.

Большой диаметр обработки

CK6163:

• Максимальный диаметр над станиной — 630 мм
• Максимальный диаметр над суппортом — 350 мм

CK6180:

• Максимальный диаметр над станиной — 800 мм
• Максимальный диаметр над суппортом — 520 мм

Это позволяет обрабатывать заготовки значительного диаметра без необходимости предварительного уменьшения их габаритов.

Увеличенное отверстие шпинделя

Диаметр отверстия шпинделя — 105 мм.

Большой проходной диаметр расширяет возможности обработки длинномерных заготовок и деталей, устанавливаемых непосредственно через шпиндель.

ЧПУ-управление

Станки работают с системой ЧПУ GSK980TDi.

Система обеспечивает управление основными операциями обработки и позволяет программировать технологические циклы для серийного производства.

По запросу конфигурация системы управления может адаптироваться под требования заказчика.

Тяжелая шпиндельная группа

Шпиндель оснащен многоступенчатой системой передачи, позволяющей выбирать необходимый диапазон частоты вращения в зависимости от диаметра заготовки и режима резания.

Для различных конфигураций предусмотрены:

• гидравлическая четырехступенчатая передача;
• механическая четырехступенчатая передача;
• частотное регулирование;
• двигатель мощностью 15 кВт.

Диапазоны скорости шпинделя

Для CK6163:

Для CK6180:

Инструментальная система

Станки могут комплектоваться четырехпозиционным инструментальным держателем.

CK6163:

• 4 позиции
• сечение державки — 240 × 240 мм

CK6180:

• 4 позиции
• сечение державки — 280 × 280 мм

Такая конфигурация позволяет быстро переключаться между инструментами в рамках технологического цикла.

Патрон

В зависимости от конфигурации CK6163 может комплектоваться:

• трехкулачковым патроном 400 мм;
• четырехкулачковым патроном 630 мм.

Выбор патрона зависит от формы, размеров и способа закрепления обрабатываемой заготовки.

Система охлаждения

Оборудование оснащается системой подачи СОЖ.

Мощность двигателя насоса охлаждения — 90 Вт.

Система охлаждения способствует отводу тепла из зоны резания и удалению стружки во время обработки.

Области применения

CK6163 и CK6180 подходят для обработки:

• крупных валов;
• дисков;
• фланцев;
• втулок;
• цилиндрических деталей;
• деталей энергетического оборудования;
• элементов металлургического оборудования;
• автомобильных компонентов;
• деталей общего машиностроения;
• крупногабаритных вращающихся деталей.

Станки могут использоваться в автомобильной промышленности, металлургии, машиностроении, энергетике и других производственных отраслях.

Масса оборудования в зависимости от длины

CK6163

CK6180

Исполнение и поставка

Состояние: новое оборудование
Производство: Китай, Xingtai
Точность обработки: 0,01–0,02 мм
Транспортировка: экспортная деревянная упаковка
Максимальная нагрузка: до 2 тонн
Торговая марка: Shenzhong
Код ТН ВЭД: 8458110090

Полная серия токарных станков

Помимо CK6163 и CK6180, производитель предлагает широкий модельный ряд горизонтальных токарных станков с ЧПУ:

CK0640, CK6140, CK6150, CK6163, CK6180, CK61110, CK61125, CK61140, CK61160, CK61180.

Это позволяет подобрать оборудование под конкретные требования к диаметру обработки, длине заготовки, массе детали, мощности и конфигурации станка.

Почему CK6163 / CK6180?

Главное преимущество данной серии — сочетание большого рабочего пространства, увеличенного проходного отверстия шпинделя, широкой жесткой станины, мощности 15 кВт и ЧПУ-управления.

CK6163 подходит для обработки деталей диаметром до 630 мм над станиной, а CK6180 позволяет работать с заготовками диаметром до 800 мм.

Оборудование может быть адаптировано под конкретную технологическую задачу и комплектацию производства.
