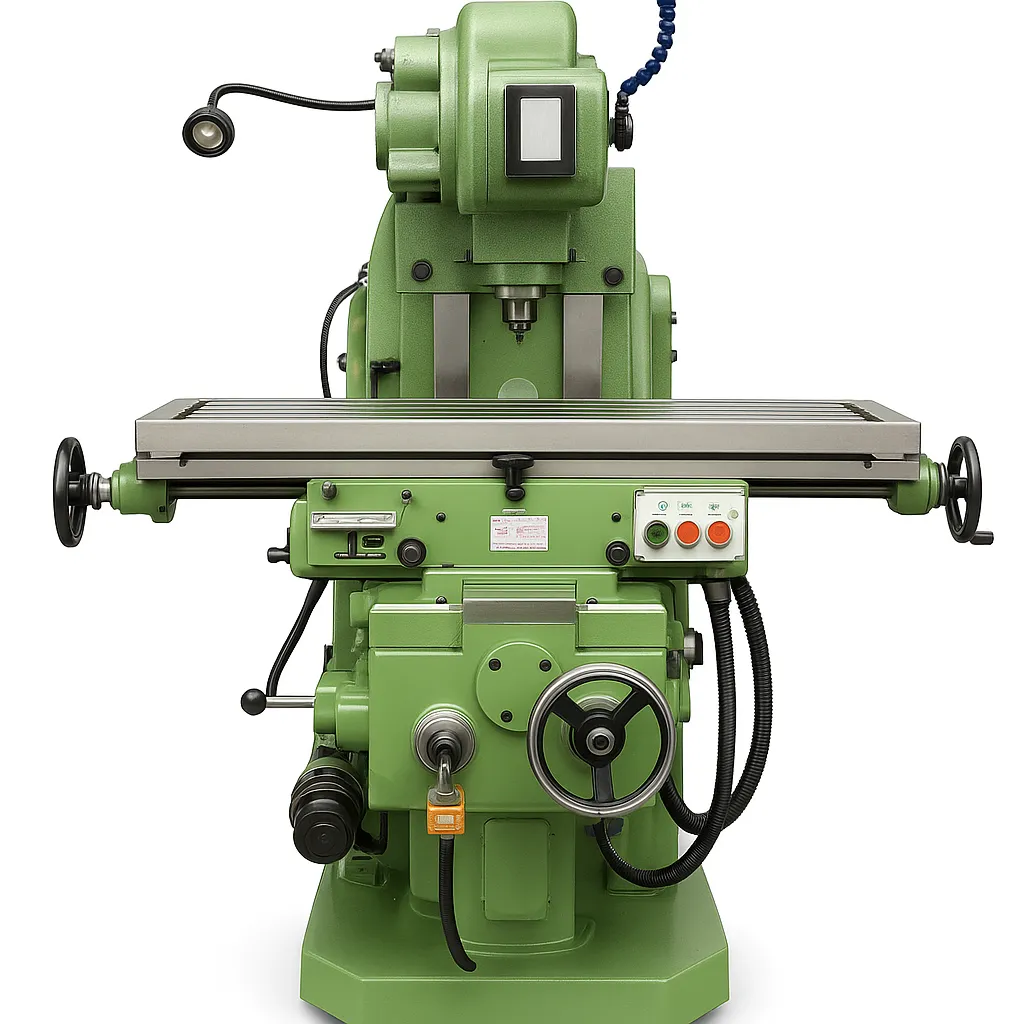

Горизонтально-фрезерный станок X6140 с УЦИ

Универсальный станок для высокопроизводительной обработки металлических деталей

X6140 — мощный горизонтально-фрезерный станок с УЦИ, предназначенный для обработки плоскостей, уступов, пазов, канавок, фасок, отверстий и других элементов металлических деталей.

Станок отличается жёсткой конструкцией, высокой мощностью шпинделя, широким диапазоном скоростей и подач, а также возможностью обработки заготовок массой до 500 кг.

Оборудование подходит для единичного, мелкосерийного и серийного производства, ремонтных и инструментальных цехов, машиностроительных и металлообрабатывающих предприятий.

🔹 Основные преимущества X6140

• Мощность двигателя шпинделя — 11 кВт
• 18 скоростей вращения шпинделя
• Диапазон оборотов 30–1500 об/мин
• Рабочий стол размером 1700 × 400 мм
• Продольное перемещение стола до 900 мм
• Поперечное перемещение до 315 мм
• Вертикальное перемещение до 350 мм
• Поворот рабочего стола ±45°
• Максимальная масса заготовки — 500 кг
• Быстрые перемещения по основным направлениям
• УЦИ для удобного контроля координат
• Жёсткая конструкция для работы с высокими нагрузками
• Механический зажим осей для повышения жёсткости при обработке
• Универсальная конструкция для широкого спектра фрезерных операций

Назначение станка

Горизонтально-фрезерный станок X6140 предназначен для обработки металлических заготовок различной сложности.

С его помощью выполняются:

Фрезерование

• плоских поверхностей;
• уступов;
• пазов;
• канавок;
• фасок;
• шпоночных пазов;
• различных профильных поверхностей.

Обработка сложных элементов

При использовании соответствующей оснастки станок позволяет выполнять обработку:

• отверстий;
• зубчатых элементов;
• винтовых поверхностей;
• спиральных канавок;
• косозубых шестерён;
• барабанов;
• фасонных поверхностей.

Работа возможна с использованием цилиндрических, дисковых, угловых, концевых и фасонных фрез.

Конструкция и особенности

X6140 выполнен на основе жёсткой станочной конструкции, рассчитанной на эксплуатацию при значительных нагрузках.

Основные узлы изготовлены из высокопрочных материалов. Усиленная станина и массивный рабочий стол обеспечивают необходимую стабильность при обработке металлических заготовок.

Горизонтальный шпиндель

Шпиндель имеет полую конструкцию и рассчитан на установку фрезы либо фрезерной оправки.

Конус шпинделя: ISO50, 7:24
Диаметр отверстия шпинделя: 29 мм
Диаметр держателя вала: 32 мм
Диаметр переднего подшипника шпинделя: 90 мм

Широкий диапазон оборотов позволяет выбирать оптимальный режим обработки в зависимости от материала заготовки и используемого инструмента.

Рабочий стол

Рабочий стол станка имеет размеры:

1700 × 400 мм

Предусмотрено перемещение по трём направлениям:

Направление	Ручное	Автоматическое
Продольное	900 мм	880 мм
Поперечное	315 мм	300 мм
Вертикальное	350 мм	330 мм

Рабочий стол может поворачиваться на угол:

±45°

Это расширяет технологические возможности станка и позволяет выполнять обработку наклонных и винтовых поверхностей.

Т-образные пазы

Рабочий стол оснащён:

• 3 Т-образными пазами
• ширина паза — 18 мм
• расстояние между пазами — 90 мм

Такая конструкция позволяет надёжно фиксировать заготовки и использовать различные виды технологической оснастки.

Шпиндель и режимы обработки

Станок оснащён шпинделем с 18 скоростями вращения.

Диапазон частоты вращения:

30–1500 об/мин

Мощность главного двигателя:

11 кВт

Такое сочетание мощности и диапазона оборотов позволяет использовать станок как для обычных фрезерных операций, так и для обработки с повышенной нагрузкой.

Подача рабочего стола

Предусмотрено 18 скоростей подачи.

Диапазон подачи:

Продольная: 23,5–1180 мм/мин
Поперечная: 23,5–1180 мм/мин
Вертикальная: 8–394 мм/мин

Быстрое перемещение:

Продольное: 2300 мм/мин
Поперечное: 2300 мм/мин
Вертикальное: 770 мм/мин

Быстрые перемещения сокращают вспомогательное время и повышают производительность обработки.

УЦИ — удобный контроль координат

Станок комплектуется устройством цифровой индикации (УЦИ), которое позволяет оператору контролировать положение рабочих органов станка и более точно выполнять обработку деталей.

Использование УЦИ особенно удобно при:

• повторяющихся операциях;
• обработке нескольких координат;
• изготовлении деталей по чертежу;
• работе с различными размерами и припусками.

Жёсткость и точность обработки

Конструкция X6140 рассчитана на работу с высокими нагрузками.

Дополнительную жёсткость обеспечивают:

• массивная конструкция станка;
• механический зажим по осям;
• жёсткий рабочий стол;
• усиленные направляющие;
• мощный привод шпинделя.

Это позволяет стабильно выполнять обработку металлических заготовок и использовать станок в условиях производственного цеха.

Комплектация

В стандартный комплект поставки входит:

• горизонтальная фрезерная оправка X6140 — Ø32 мм;
• поршневой масляный пистолет;
• комплект горизонтальной рулевой тяги;
• фрезерная оправка ISO50 — Ø40 мм;
• оправка 7:24 ISO50/MS4;
• анкерные болты М20×500 — 4 комплекта;
• комплект двусторонних гаечных ключей;
• комплект шестигранных ключей;
• эксплуатационная документация.

Где применяется X6140

Станок может использоваться на предприятиях:

🏭 Машиностроения
⚙️ Металлообработки
🔧 Ремонтных производствах
🛠 Инструментальных цехах
🚜 Производстве комплектующих
🏗 Производстве металлоконструкций
🔩 Мелкосерийном и серийном производстве

Почему X6140?

X6140 — это универсальное решение для предприятий, которым необходим мощный горизонтально-фрезерный станок для обработки крупногабаритных и тяжёлых деталей.

Сочетание рабочего стола 1700 × 400 мм, мощности шпинделя 11 кВт, диапазона 30–1500 об/мин и максимальной нагрузки 500 кг позволяет использовать станок для широкого спектра производственных задач.

Поставка от ООО «Кайлас»

Мы поставляем оборудование напрямую от завода-изготовителя.

Наши станки уже работают в 40 городах России и странах СНГ.

Производитель оборудования принимал участие в крупных отраслевых выставках:

• ТЕХНОФОРУМ-2019, Москва, Экспоцентр;
• Металлообработка;
• Сварка 2021/2023, Екатеринбург Экспоцентр.

Условия поставки

Дата предложения: 29.07.2024 г.
Срок изготовления: 30 рабочих дней
Срок поставки: 45–60 календарных дней
Оплата: 60% предоплата / 30% по готовности / 10% после получения оборудования
Гарантия: 1 год с момента приобретения
Предложение действительно: 10 дней

Комплексное оснащение производства

ООО «Кайлас» предлагает оборудование для различных задач металлообработки:

Токарные станки ЧПУ
Универсальные токарные станки
Фрезерные станки ЧПУ
Универсальные фрезерные станки
Пилы по металлу
Трубогибочное оборудование
Индукционные закалочные печи
Эрозионные станки
Станки лазерной резки
Гибочные станки ЧПУ

X6140 — мощность, универсальность и производительность для вашего производства.

Основные технические характеристики

Параметр	Значение
Модель	X6140
Тип	Горизонтально-фрезерный
УЦИ	Есть
Размер рабочего стола	1700 × 400 мм
Продольное перемещение, ручное	900 мм
Продольное перемещение, автоматическое	880 мм
Поперечное перемещение, ручное	315 мм
Поперечное перемещение, автоматическое	300 мм
Вертикальное перемещение, ручное	350 мм
Вертикальное перемещение, автоматическое	330 мм
Поворот стола	±45°
Количество Т-пазов	3
Ширина Т-паза	18 мм
Расстояние между пазами	90 мм
Конус шпинделя	ISO50 7:24
Диаметр отверстия шпинделя	29 мм
Диаметр держателя вала	32 мм
Диаметр переднего подшипника	90 мм
Количество скоростей шпинделя	18
Скорость шпинделя	30–1500 об/мин
Количество скоростей подачи	18
Продольная подача	23,5–1180 мм/мин
Поперечная подача	23,5–1180 мм/мин
Вертикальная подача	8–394 мм/мин
Быстрая продольная подача	2300 мм/мин
Быстрая поперечная подача	2300 мм/мин
Быстрая вертикальная подача	770 мм/мин
Мощность двигателя шпинделя	11 кВт
Мощность двигателя подачи	3 кВт
Максимальная масса детали	500 кг
Габариты станка	2450 × 2150 × 2000 мм
Масса станка	3800 кг
