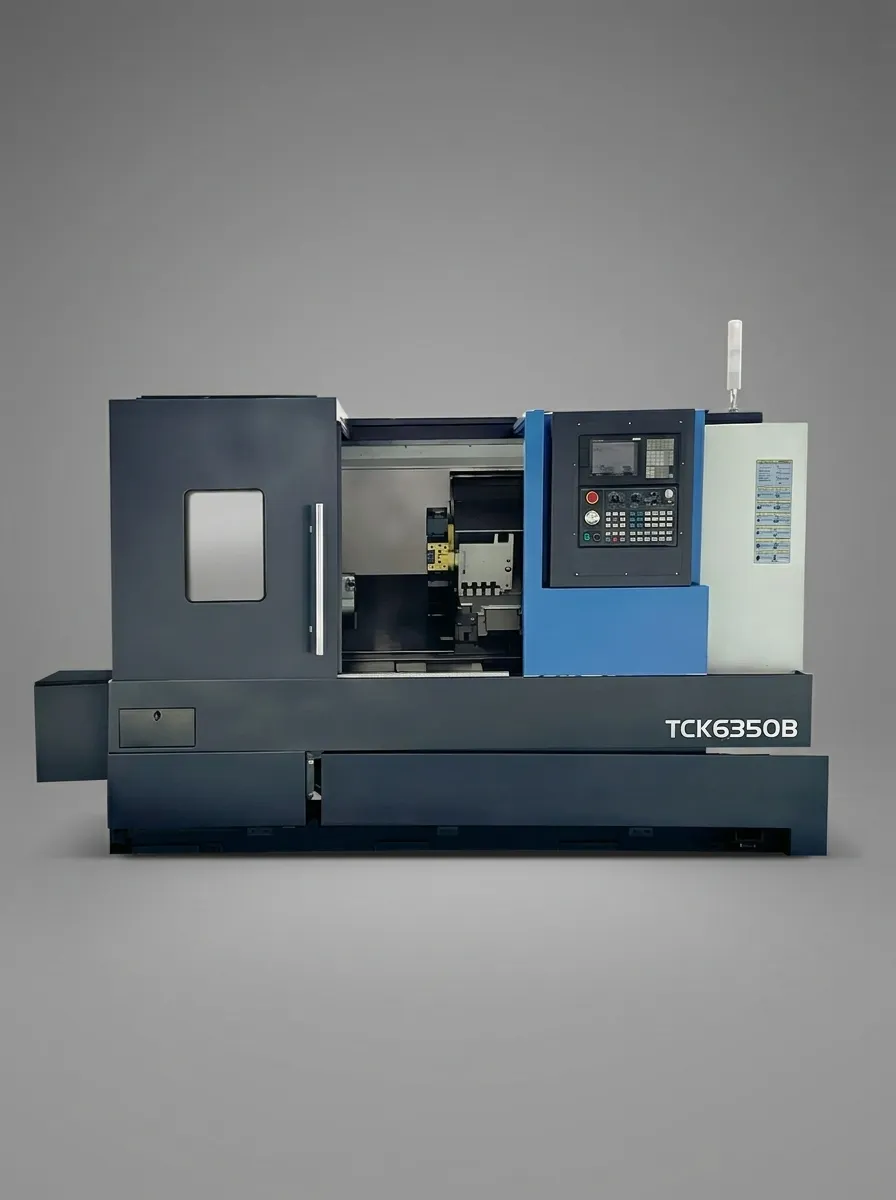

TCK6350B — горизонтальный токарный станок с ЧПУ

TCK6350B — горизонтальный токарный станок с ЧПУ тяжелого исполнения, предназначенный для высокоточной обработки металлических заготовок.

Станок оснащен наклонной станиной с жесткими направляющими, сервоприводной 12-позиционной инструментальной револьверной головкой и мощным шпиндельным приводом. Конструкция обеспечивает высокую жесткость при резании, стабильность обработки и возможность работы с крупногабаритными заготовками.

Оборудование предназначено для автоматизированной токарной обработки деталей в условиях серийного и промышленного производства.

Основные конструктивные особенности

Жесткая наклонная станина

Конструкция станка с наклонной станиной и жесткими направляющими обеспечивает устойчивость рабочих узлов при высоких нагрузках и снижает влияние вибраций в процессе резания.

Мощный шпиндель

Шпиндель с посадкой A2-8 и отверстием Ø96 мм рассчитан на обработку заготовок большого диаметра. Мощность основного двигателя составляет 18,5 кВт, что позволяет использовать станок для производительной обработки металла.

Сервоприводная револьверная головка

Станок оснащается 12-позиционной горизонтальной сервоприводной револьверной головкой, обеспечивающей автоматическую смену инструмента и сокращение времени между операциями.

Высокая скорость перемещений

Быстрые перемещения рабочих органов позволяют сократить вспомогательное время и повысить производительность обработки.

Автоматизированная обработка

Система ЧПУ обеспечивает программное управление технологическим процессом, перемещениями рабочих органов и сменой инструмента.

Дополнительные варианты исполнения

Согласно предоставленной технической информации, оборудование может комплектоваться:

• шпиндельным носом A2-11;
• патроном диаметром 12" вместо стандартного 10";
• различными вариантами длины обработки;
• расширенной зоной перемещения оси Z.

Расширенная конфигурация

В предоставленных дополнительных характеристиках также указана конфигурация с:

• максимальным диаметром поворота над станиной — 720 мм;
• максимальной длиной резания — 2000 мм;
• максимальным диаметром резания — 500 мм;
• ходом оси X — 250 мм;
• ходом оси Z — 2050 мм;
• скоростью быстрого перемещения X — 12 м/мин;
• скоростью быстрого перемещения Z — 16 м/мин;
• шпинделем A2-8, опционально A2-11;
• отверстием шпинделя 80 мм;
• максимальным диаметром проходного прутка 70 мм;
• диапазоном вращения шпинделя 50–3500 об/мин;
• крутящим моментом до 215 Н·м;
• сервоприводной 12-позиционной револьверной головкой;
• стандартным патроном 10", опционально 12".

Эти параметры относятся к расширенной конфигурации и должны уточняться при заказе конкретного исполнения TCK6350B.

Область применения

TCK6350B предназначен для обработки:

• валов;
• втулок;
• дисков;
• фланцев;
• цилиндрических и конических поверхностей;
• резьбовых деталей;
• крупногабаритных металлических заготовок.

Станок может использоваться в серийном и мелкосерийном производстве, где требуется высокая точность, производительность и стабильность обработки.

ООО «Кайлас»

Поставка промышленного металлообрабатывающего оборудования. Подбор станка и комплектации под производственные задачи, организация поставки и сопровождение проекта.

8 (800) 222-65-98
info@gorakailas.ru
gorakailas.ru

Важно: в исходных материалах присутствуют расхождения по диаметру отверстия шпинделя (96 и 80 мм), максимальной длине обработки (500 и 2000 мм) и диапазону оборотов (50–3000 и 50–3500 об/мин). Поэтому для коммерческой карточки конкретного станка эти параметры лучше привязать к выбранной комплектации, а не объединять в одну спецификацию.
