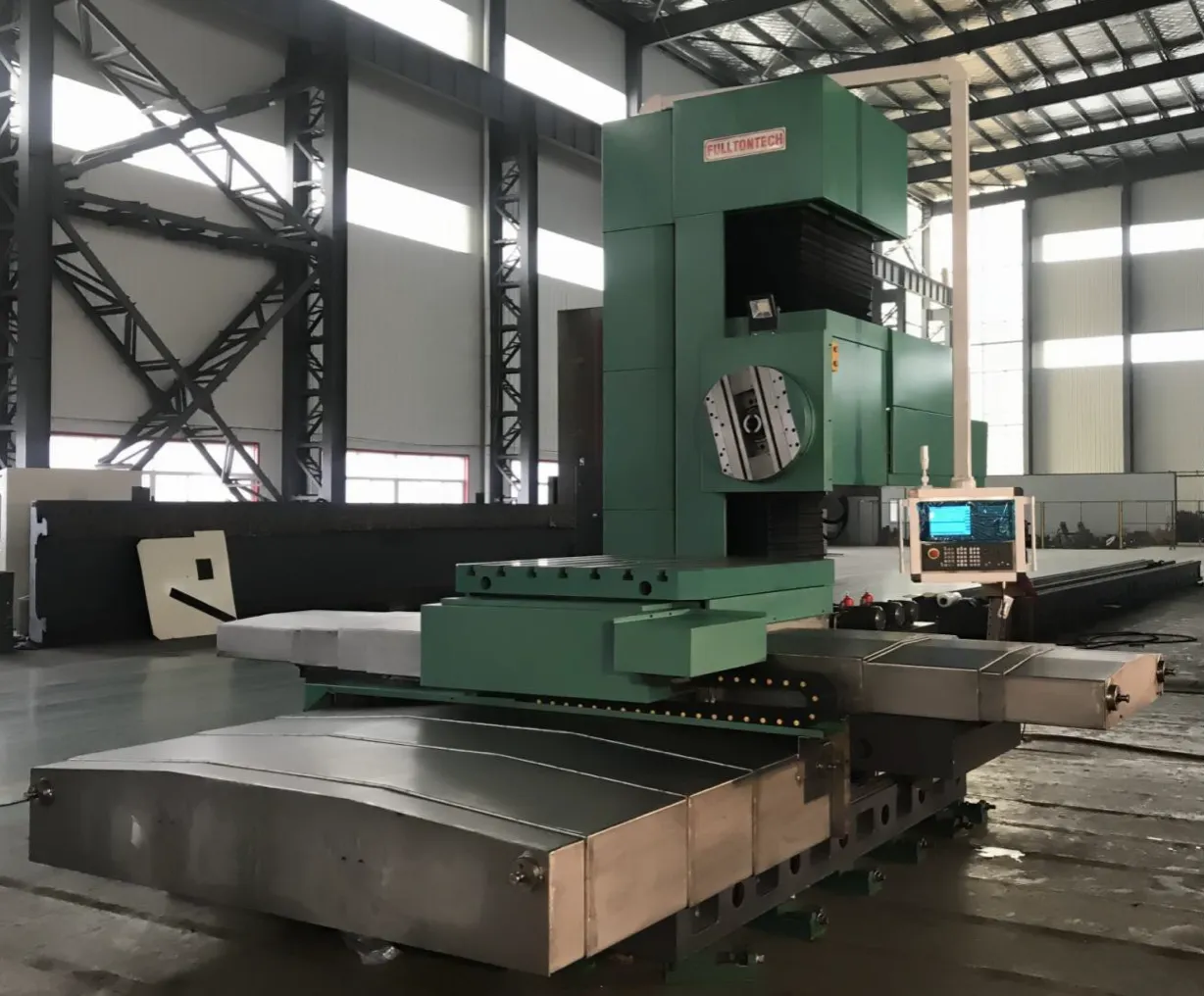

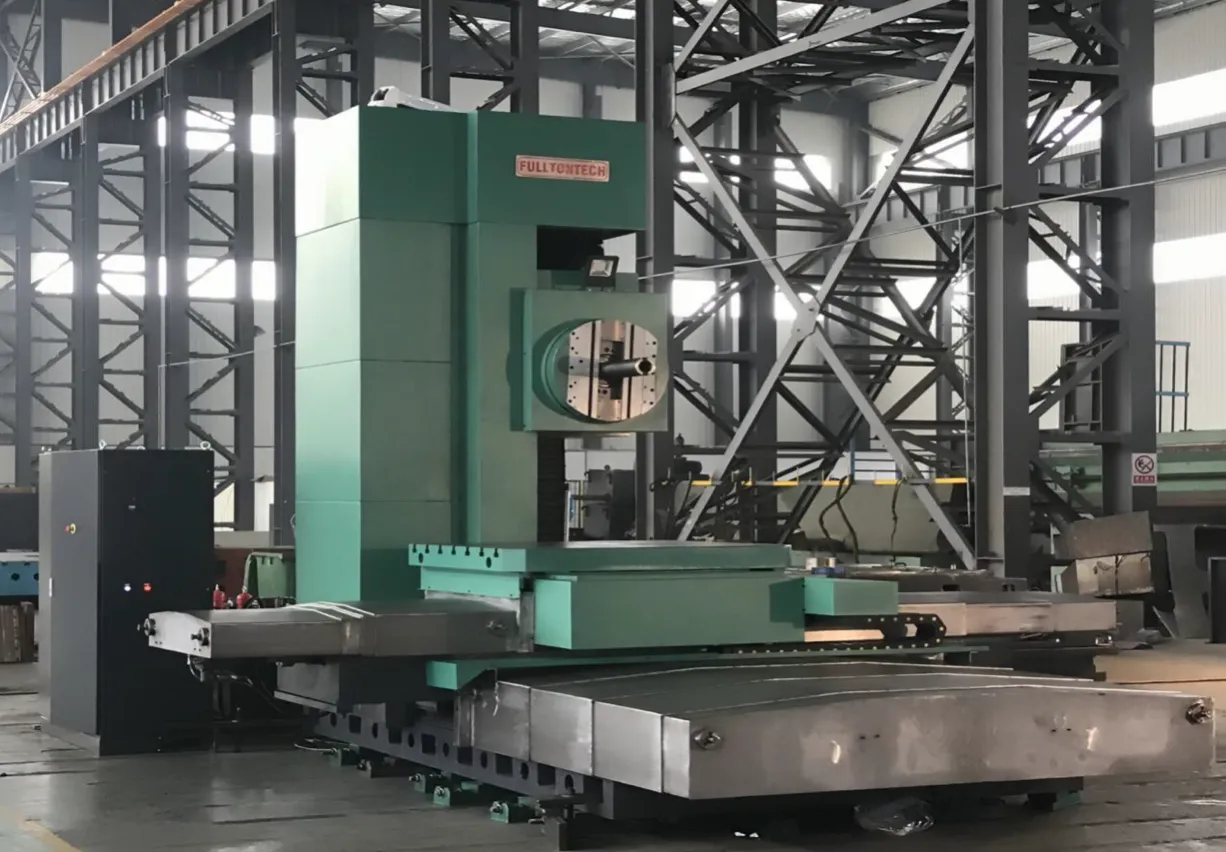

Координатно-расточной станок с ЧПУ TK6113 со столом
Высокая точность обработки крупных деталей. Европейские комплектующие (Siemens, SKF, HIWIN). Прочная станина и гидростатические направляющие. Полностью автоматизированная система управления. Оптимальное решение для серийного и единичного производства.
Цена:
Дополнительные услуги
Конструктивные особенности:

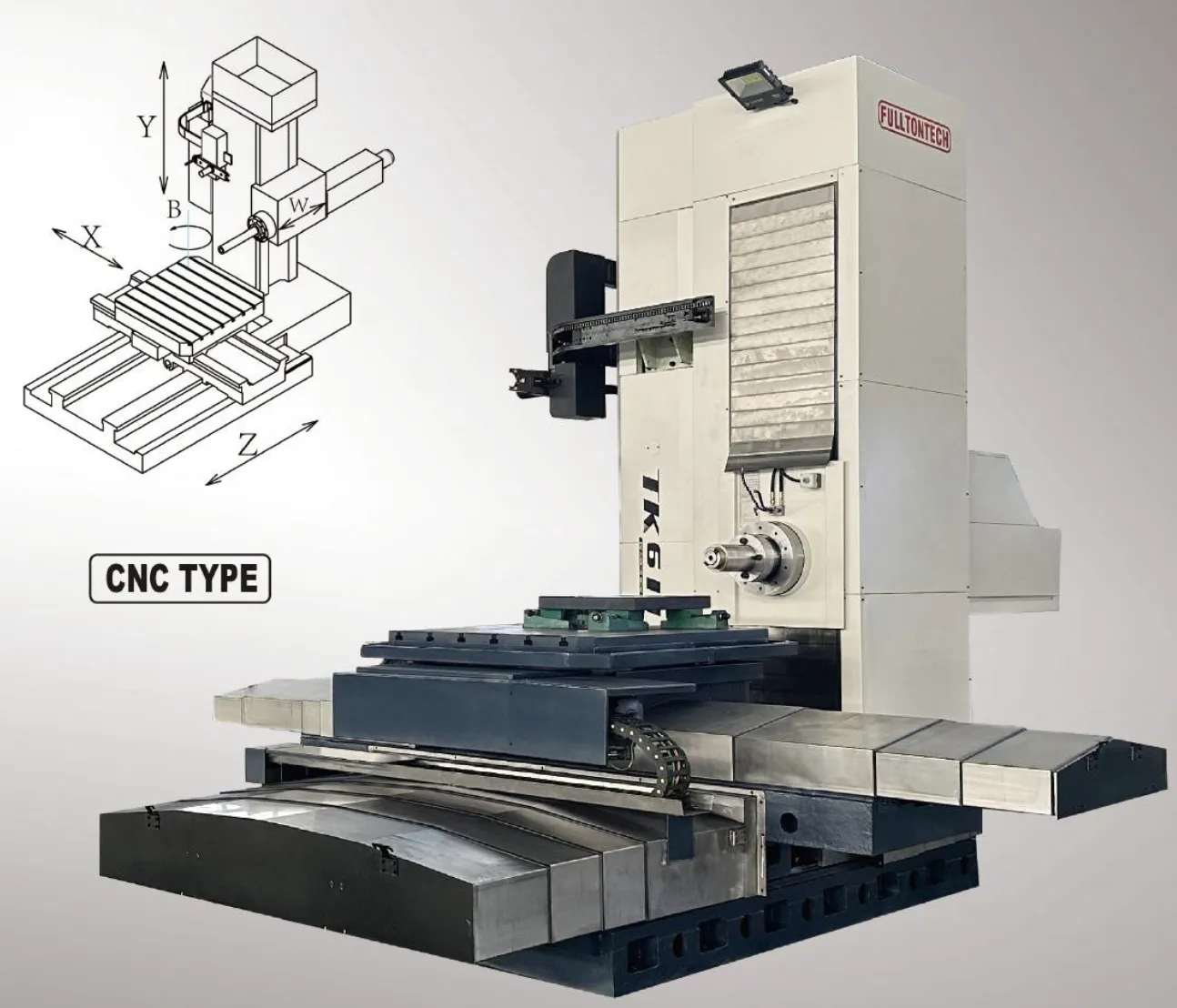

- Тип станка: горизонтальный, планшайбового типа (портальный).
- Станина: Т-образная, высокопрочная.

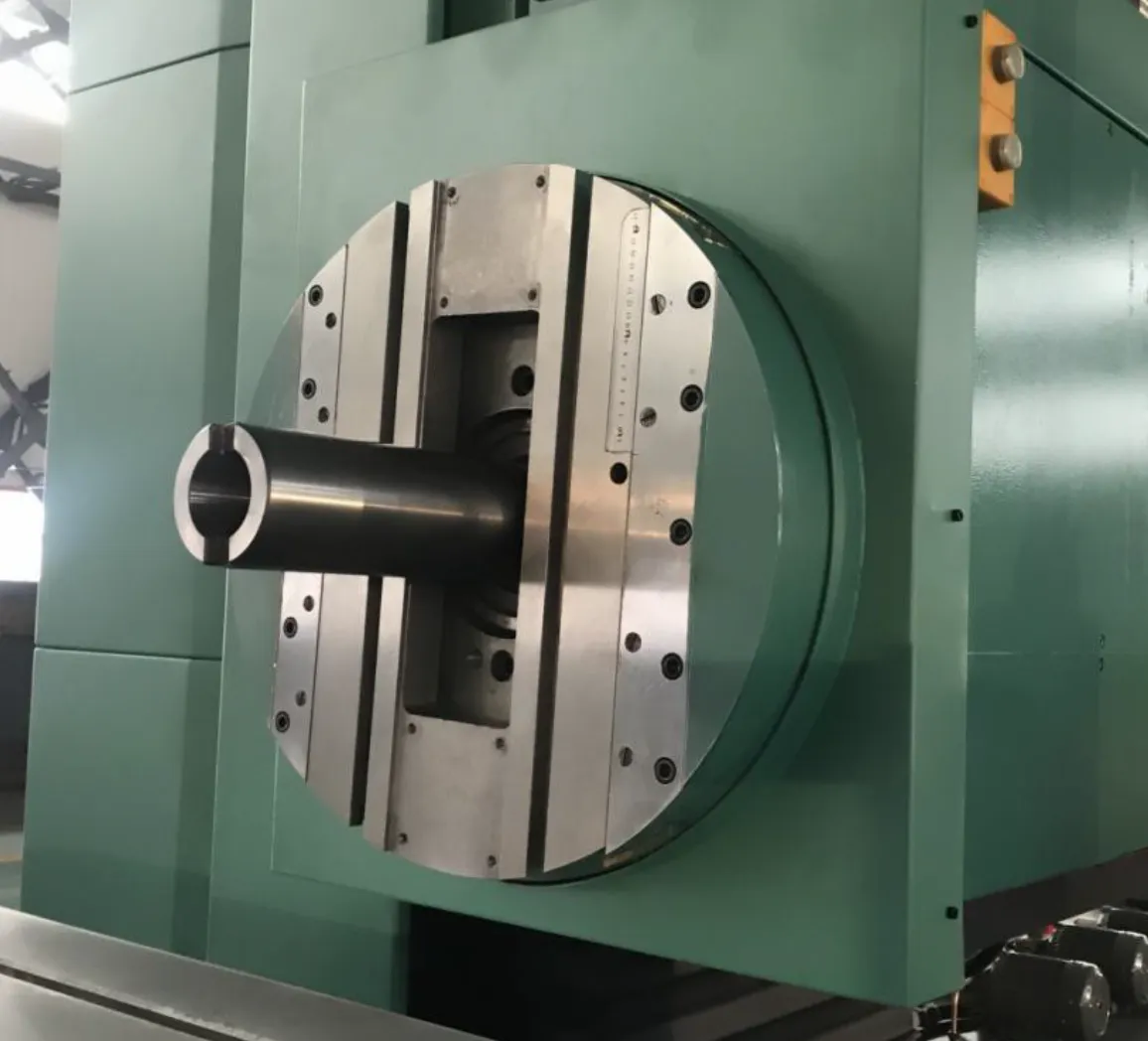

- Шпиндель: комбинированный расточной/фрезерный, подшипники SKF/FAG с охлаждением.
- Привод главного движения: регулируемый электродвигатель + 2-ступенчатая коробка скоростей.
- Система подач: преднатяжные ШВП и серводвигатели по всем осям.
- Направляющие:
- X, Z – линейные (HIWIN и др.);
- Y – коробчатые (гидростатические).
- Поворотный стол B – гидростатические направляющие.
- Система смазки: автоматическая, с таймерным управлением.
- Защита: телескопические и гибкие кожухи.
Основные комплектующие:
|
Компонент |
Производитель |
|
Подшипники шпинделя |
SKF / FAG |
|
ШВП |
IF / BLIS / LTM / NJGY |
|
Направляющие |
HIWIN / NJGY |
|

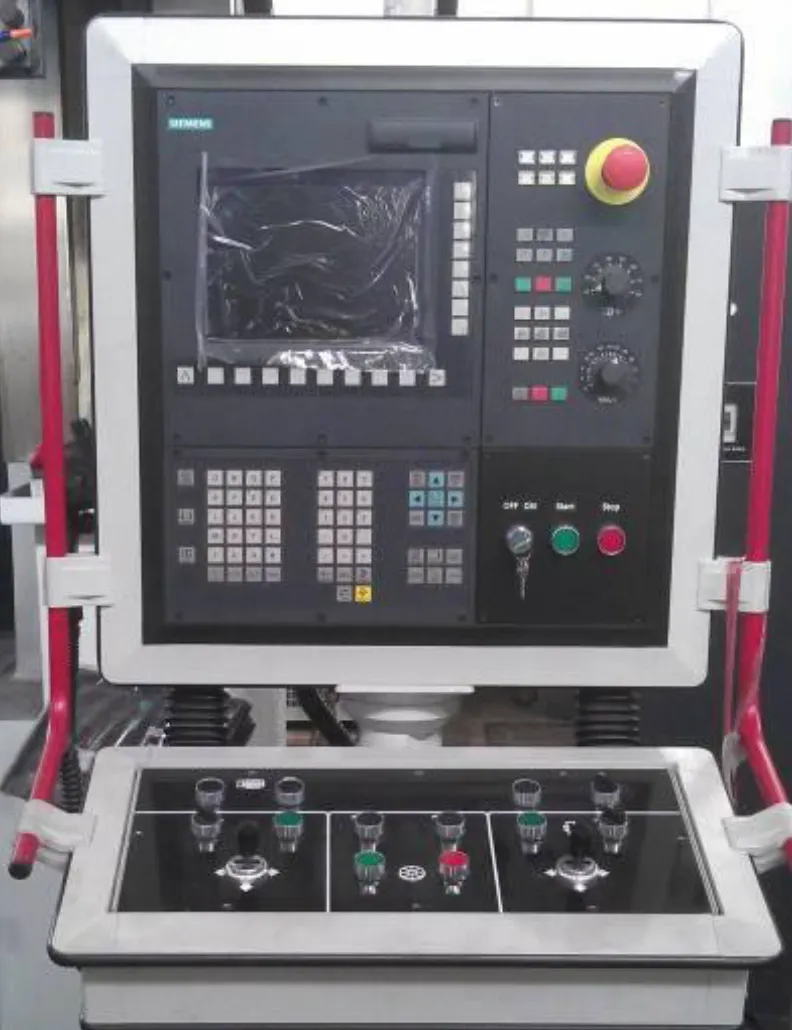

Система ЧПУ и серводвигатели |
Siemens |
|
Гидравлика |
Kompass |
|
Электрика |
Siemens / Schneider / ABB |
|
Энкодер поворотного стола |
Fagor |
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение по осям (X/Y/Z/W) |
2000 / 2000 / 1300 / 800 мм |
|
Поворот стола (B) |
360° (произвольный) |
|
Размер рабочей поверхности |
1800 × 1600 мм |
|
Грузоподъёмность стола |
8000 кг |
|
Размер Т-пазов |
22 мм |
|
Конус шпинделя |
BT50 |
|
Макс. частота вращения шпинделя |
2000 об/мин |
|
Мощность двигателя шпинделя |
30 кВт |
|
Макс. крутящий момент |
2200 Н·м |
|
Рабочие подачи (X, Y, Z, W) |
5–2000 мм/мин |
|
Быстрое перемещение (X, Y, Z, W) |
4000 мм/мин |
|
Позиционная точность |
±0,025 мм |
|
Повторяемость |
±0,015 мм |
|
Повторяемость поворотного стола |
8 угловых секунд |
