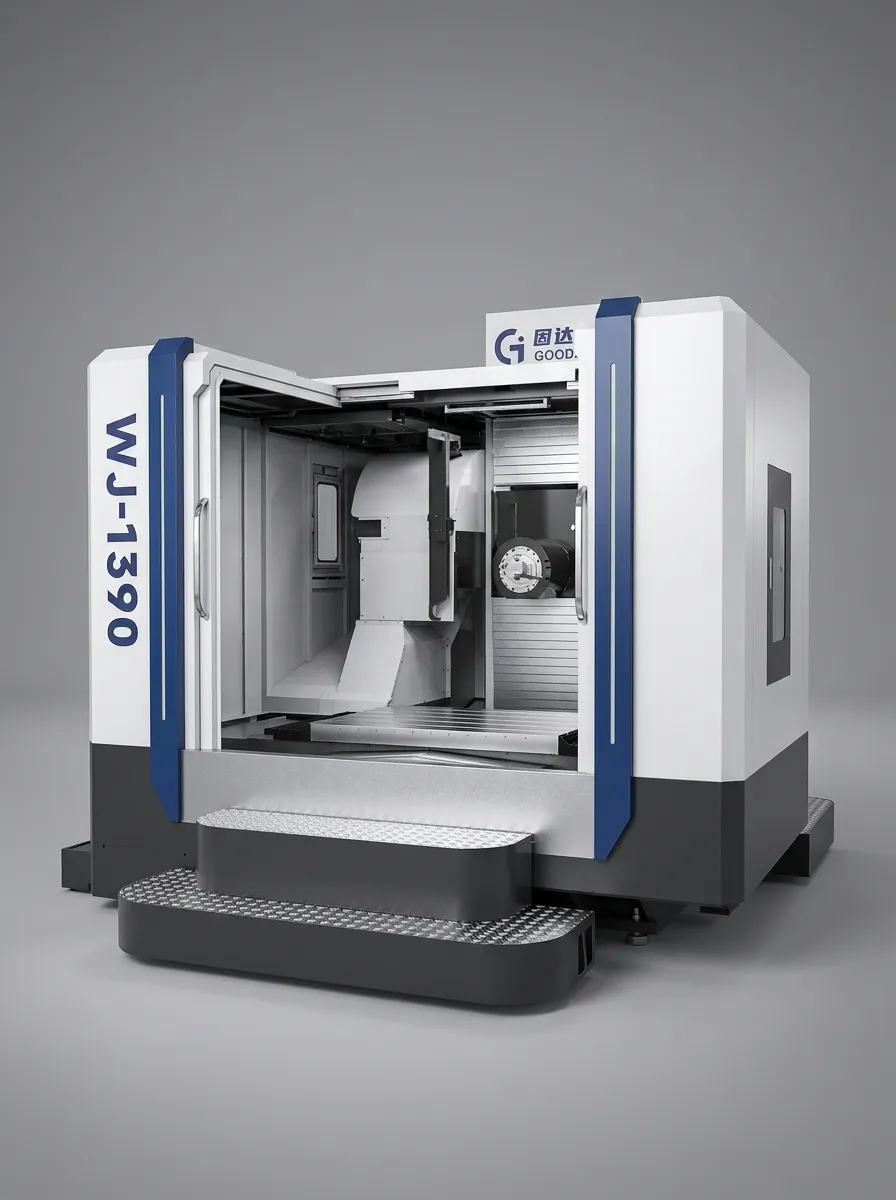

WJ-1390 — горизонтальный обрабатывающий центр с ЧПУ

WJ-1390 — горизонтальный обрабатывающий центр с ЧПУ для выполнения операций сверления, растачивания, нарезания резьбы, черновой и чистовой обработки деталей. Станок предназначен для обработки металлических заготовок, включая крупногабаритные основания, корпуса, элементы пресс-форм и рамные конструкции.

Конструкция станка рассчитана на работу в условиях высоких нагрузок и тяжелого резания. Усиленная станина, жесткая колонна, шпиндель увеличенного диаметра и увеличенный ход осей обеспечивают стабильность при обработке глубоких полостей и крупногабаритных деталей.

Основные конструктивные особенности

Усиленная станина

Станок выполнен на базе жесткой перевернутой Т-образной конструкции. Такое исполнение повышает устойчивость оборудования и снижает вибрации при выполнении тяжелых операций резания.

Усиленный шпиндель

Шпиндель с корпусом увеличенного диаметра Ø220 мм обеспечивает высокую жесткость режущей системы и устойчивость при обработке крупногабаритных заготовок.

Предусмотрены варианты максимальной частоты вращения 2500, 4000 или 6000 об/мин, а также несколько вариантов мощности шпиндельного двигателя — от 15 до 26 кВт.

Увеличенный ход втулки шпинделя

Удлиненная конструкция втулки шпинделя с ходом до 450 мм позволяет выполнять обработку глубоких полостей и труднодоступных участков деталей.

Жесткая колонна

Колонна изготовлена из высокопрочного чугуна HT-300 с дополнительной термообработкой. Двухслойная конструкция обеспечивает устойчивость к деформациям и повышает стабильность геометрии станка.

Направляющие и система балансировки

Конструкция головки предусматривает двойные линейные направляющие. Система азотной балансировки шпиндельной головки обеспечивает более стабильное перемещение и снижает динамические нагрузки.

Ось Z

Увеличенный диапазон перемещения по оси Z позволяет сохранять высокую жесткость шпиндельного узла при обработке глубоких полостей и крупногабаритных деталей.

Возможности оборудования

WJ-1390 предназначен для выполнения комплекса операций в рамках одной установки заготовки:

• сверление;
• растачивание;
• нарезание резьбы;
• черновое фрезерование;
• чистовая обработка;
• обработка глубоких полостей;
• обработка сложных поверхностей;
• обработка оснований и рам пресс-форм;
• тяжелая обработка крупногабаритных металлических деталей.

Варианты комплектации

В зависимости от производственных задач станок может поставляться с различными вариантами:

• хода по оси Y — 900 или 1500 мм;
• хода по оси Z — 700 или 850 мм;
• мощности шпиндельного двигателя — 15 / 18,5 / 22 / 26 кВт;
• максимальной частоты вращения шпинделя — 2500 / 4000 / 6000 об/мин;
• магазина инструмента — 24 или 32 инструмента;
• поворотного стола — 630 × 630 или 800 × 800 мм.

Конкретная конфигурация подбирается с учетом габаритов деталей, массы заготовок, требуемой точности и характера обработки.

Гарантия и сервис

Гарантия: 1 год.

Послепродажное обслуживание: в течение всего периода эксплуатации оборудования.

ООО «Кайлас» осуществляет подбор конфигурации, организацию поставки и сопровождение оборудования.
