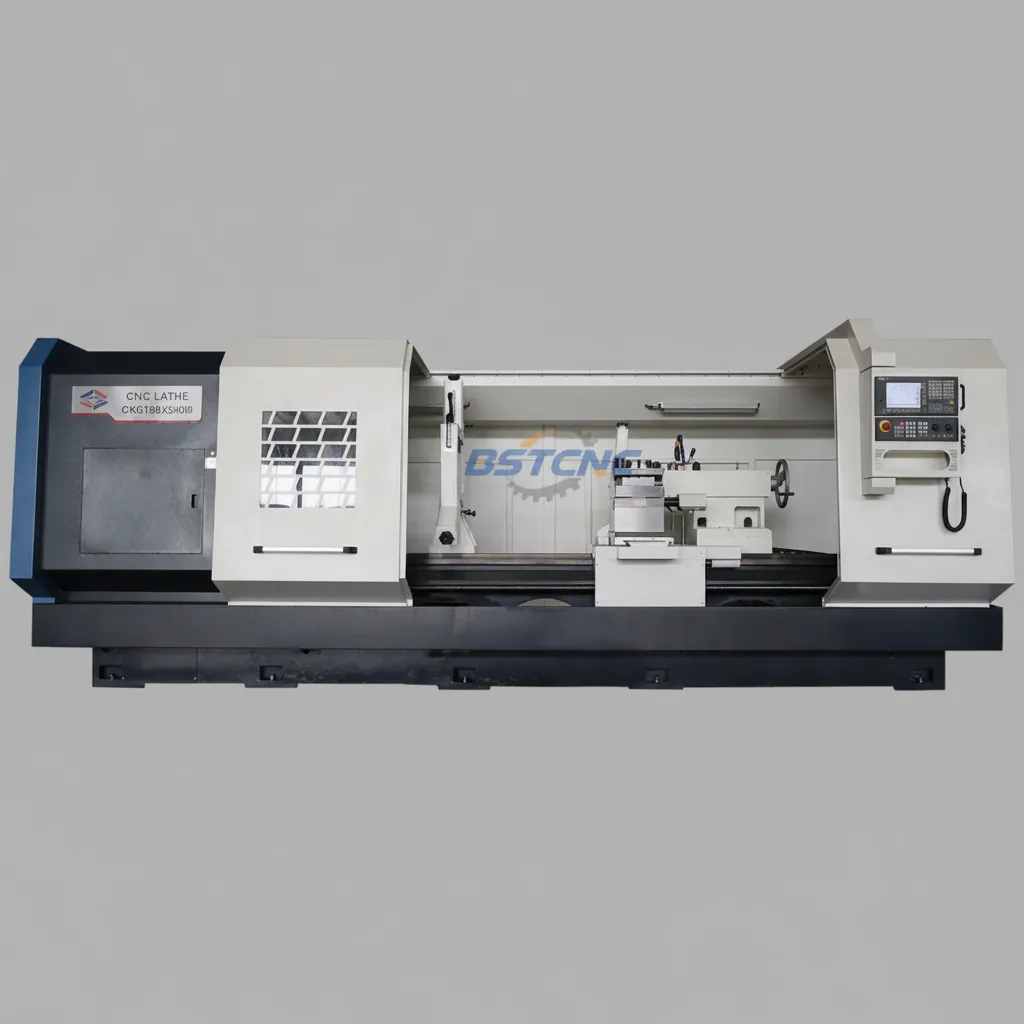

CK6190 — тяжелый горизонтальный токарный станок с ЧПУ

CK6190 — тяжелый горизонтальный токарный станок с ЧПУ для обработки крупногабаритных и тяжелых металлических деталей.

Станок сочетает жесткую чугунную конструкцию, широкие направляющие, мощный шпиндельный привод и систему ЧПУ. Оборудование предназначено для черновой и чистовой обработки деталей вращения, где важны стабильность, высокая жесткость и точность.

Основные преимущества

Тяжелая и жесткая конструкция

Станина CK6190 выполнена из высокопрочного чугуна и проходит специальную обработку для повышения стабильности конструкции.

Основные особенности:

• высокая жесткость;
• устойчивость к вибрациям;
• стабильность геометрии;
• высокая износостойкость направляющих;
• длительный срок службы.

Направляющие станины имеют увеличенную ширину 600/650 мм, что обеспечивает необходимую опору при обработке крупногабаритных заготовок.

Большой диаметр обработки

CK6190 рассчитан на обработку деталей значительного диаметра:

• максимальный диаметр над станиной — 900 мм;
• максимальный диаметр над поперечным суппортом — 580 мм;
• максимальная длина обработки — 1500 мм.

Расширенная конструкция суппорта позволяет эффективно работать с крупными деталями и обеспечивает необходимую жесткость при резании.

Шпиндель с большим проходным отверстием

Станок оснащен шпинделем с:

• носом шпинделя C11;
• конусом 1:20/120;
• проходным отверстием 105 мм;
• приводным двигателем мощностью 15 кВт.

Диаметр отверстия 105 мм позволяет обрабатывать длинномерные заготовки, проходящие через шпиндель, без ограничения их диаметра стандартными параметрами патрона.

Трехступенчатая коробка скоростей

Главный привод оснащен трехступенчатой системой передачи с плавным регулированием скорости в каждом диапазоне.

Диапазоны частоты вращения

Такая схема позволяет выбирать необходимый режим обработки в зависимости от диаметра заготовки, материала и используемого инструмента.

Высокоточная система подачи

Минимальная установка подачи по осям X/Z:

0,001 мм

Быстрые перемещения:

• ось X — до 4000 мм/мин;
• ось Z — до 5000 мм/мин.

Сочетание точной подачи и высоких скоростей холостого перемещения позволяет сократить вспомогательное время и повысить производительность обработки.

Инструментальная система

Стандартная конфигурация предусматривает 4-позиционный электрический инструментальный пост.

Параметры:

• модель — HAC-21240;
• вертикальное исполнение;
• размер державки — 32 × 32 мм;
• время индексации — около 4,1 с.

В зависимости от требований производства доступны расширенные варианты:

• 8- и 12-позиционные инструментальные посты;
• гидравлические револьверные головки;
• дополнительные автоматические системы смены инструмента.

Задняя бабка

CK6190 оснащается задней бабкой для обработки длинномерных деталей.

Основные параметры:

• диаметр пиноли — 100 мм;
• ход — 250 мм;
• конус — MT5/MT6.

Доступны различные варианты привода задней бабки, включая гидравлическое и пневматическое исполнение.

Система ЧПУ

В стандартной комплектации используется система управления:

GSK980TC3

По запросу возможна установка других систем ЧПУ:

• Siemens 808D;
• FANUC 0i-TF;
• Syntec 22TA;
• других систем в зависимости от требований заказчика.

Это позволяет адаптировать станок к стандартам конкретного предприятия.

Система охлаждения и смазки

Стандартная комплектация включает:

• систему автоматической смазки;
• систему подачи охлаждающей жидкости;
• металлическое ограждение зоны обработки.

Дополнительно возможна установка ленточного транспортера стружки, что особенно актуально для серийного производства с большим объемом стружки.

Стандартная комплектация

В базовую комплектацию входят:

• система ЧПУ GSK980TC3;
• трехкулачковый ручной патрон;
• 4-позиционный электрический инструментальный пост;
• ручная задняя бабка;
• система автоматической смазки;
• система охлаждения;
• частично закрытая металлическая защита рабочей зоны.

Дополнительная комплектация

По запросу CK6190 может оснащаться:

• системами ЧПУ Siemens, FANUC, Syntec;
• гидравлическим зажимным патроном;
• пневматическим патроном;
• 8- или 12-позиционным инструментальным постом;
• гидравлической револьверной головкой;
• гидравлической задней бабкой;
• пневматической задней бабкой;
• ленточным транспортером стружки;
• полностью закрытой металлической защитой;
• дополнительными системами автоматизации.

Области применения

CK6190 предназначен для обработки широкого спектра деталей вращения:

• крупных валов;
• фланцев;
• дисков;
• втулок;
• цилиндрических деталей;
• конических поверхностей;
• внутренних отверстий;
• торцевых поверхностей;
• резьб;
• деталей автомобильной промышленности;
• компонентов машиностроительного и промышленного оборудования.

Станок подходит как для черновой обработки с высокой нагрузкой, так и для чистовой обработки с заданными требованиями к точности.

Почему CK6190?

CK6190 — это тяжелое токарное оборудование, рассчитанное на работу с крупными металлическими заготовками.

900 мм максимального диаметра над станиной + 105 мм проходного отверстия шпинделя + 15 кВт мощности + станина шириной до 650 мм обеспечивают широкие возможности для обработки крупногабаритных деталей.

При этом станок может комплектоваться различными системами ЧПУ, инструментальными постами, патронами, задними бабками и системами автоматизации в соответствии с технологическими требованиями заказчика.

ООО «КАЙЛАС» помогает подобрать токарное оборудование под диаметр и длину детали, массу заготовки, требуемую точность, производительность и технологию обработки.

Организуем поставку промышленного оборудования из Китая и сопровождаем проект на всех этапах.
