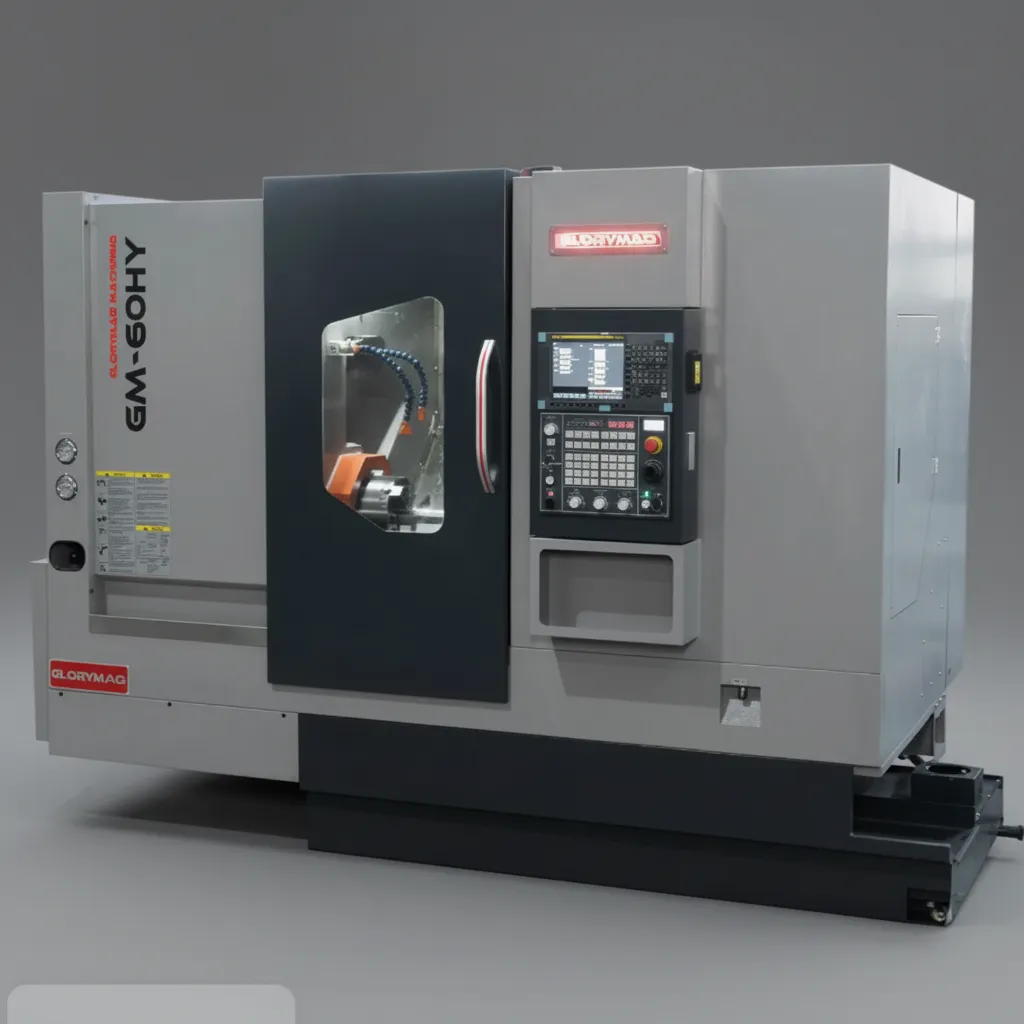

Многофункциональный токарный станок с ЧПУ Glorymaq GM-60HY

Токарная и фрезерная обработка на одном станке

Glorymaq GM-60HY — многофункциональный токарный станок с ЧПУ с наклонной станиной, предназначенный для выполнения токарных, резьбонарезных и фрезерных операций. Сочетание высокой точности, силовой револьверной головки и оси Y позволяет расширить технологические возможности оборудования и сократить количество переустановок заготовки.

Ключевые преимущества

Токарная и фрезерная обработка

GM-60HY объединяет возможности токарного станка и фрезерного оборудования. Ось Y с перемещением ±50 мм и силовой револьвер позволяют выполнять дополнительные фрезерные операции непосредственно на станке.

Силовая револьверная головка

12-позиционный силовой туррет обеспечивает установку необходимого набора инструмента и расширяет возможности комплексной обработки деталей.

Мощность силового блока — 1,8 кВт.

Высокая производительность

Главный двигатель мощностью 15 кВт, скорость быстрого перемещения до 20 м/мин по X и 25 м/мин по Z позволяют эффективно выполнять серийную обработку.

Наклонная станина

Конструкция с наклонными направляющими обеспечивает удобное размещение узлов станка и способствует эффективному отводу стружки из рабочей зоны.

Высокая точность

Заявленная точность позиционирования и повторного позиционирования составляет ±0,008/300 мм, что позволяет использовать станок для задач, требующих стабильности обработки.

Система управления

В зависимости от комплектации станок может оснащаться системами:

• SIEMENS 828D
• Fanuc Oi-TF Plus
• Syntec

Дополнительно могут устанавливаться система удаления стружки и функция автоматического измерения инструмента.

Область применения

GM-60HY подходит для предприятий, которым необходимо выполнять несколько операций обработки на одном оборудовании:

• токарная обработка;
• фрезерование;
• нарезание резьбы;
• обработка сложных поверхностей;
• серийное производство металлических деталей.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Помогаем подобрать оборудование под конкретные технологические задачи, требования к точности и производительности.

Поставляем оборудование напрямую от производителей.

Организуем контроль оборудования перед отгрузкой, доставку, монтаж, пусконаладочные работы и обучение персонала.

Контакты ООО «Кайлас»:

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Основные характеристики

• Модель: GM-60HY
• Тип: горизонтальный токарный станок с ЧПУ
• Конструкция: наклонная станина
• Управление: ЧПУ
• Точность: высокая
• Форма шпиндельного носка: A2-6 / A2-8
• Диаметр отверстия шпинделя: 65 / 102 / 75 мм
• Максимальный диаметр прутка: 51 / 89 / 63 мм
• Патрон: 8 / 10 / 12"
• Максимальная частота вращения: 3000 / 2000 об/мин
• Максимальный диаметр над станиной: 600 мм
• Максимальный диаметр точения: 420 мм
• Максимальная длина обработки: 550 мм
• Ход по оси X: 280 мм
• Ход по оси Z: 650 мм
• Ход по оси Y: ±50 мм
• Быстрое перемещение X: 20 м/мин
• Быстрое перемещение Z: 25 м/мин
• Инструментальная система: силовой револьверный держатель на 12 позиций
• Мощность силового блока: 1,8 кВт
• Мощность шпиндельного двигателя: 15 кВт
• Привод шпинделя: ременной
• Привод осей X/Z: прямой
• Мощность двигателей X/Z: 3 / 3 кВт
• Конус пиноли задней бабки: MT-5
• Ход пиноли: 600 мм
• Точность позиционирования: ±0,008/300 мм
• Точность повторного позиционирования: ±0,008/300 мм
• Масса станка: около 5800 кг
• Габариты: 3150 × 1850 × 1950 мм
• Сертификация: CE
