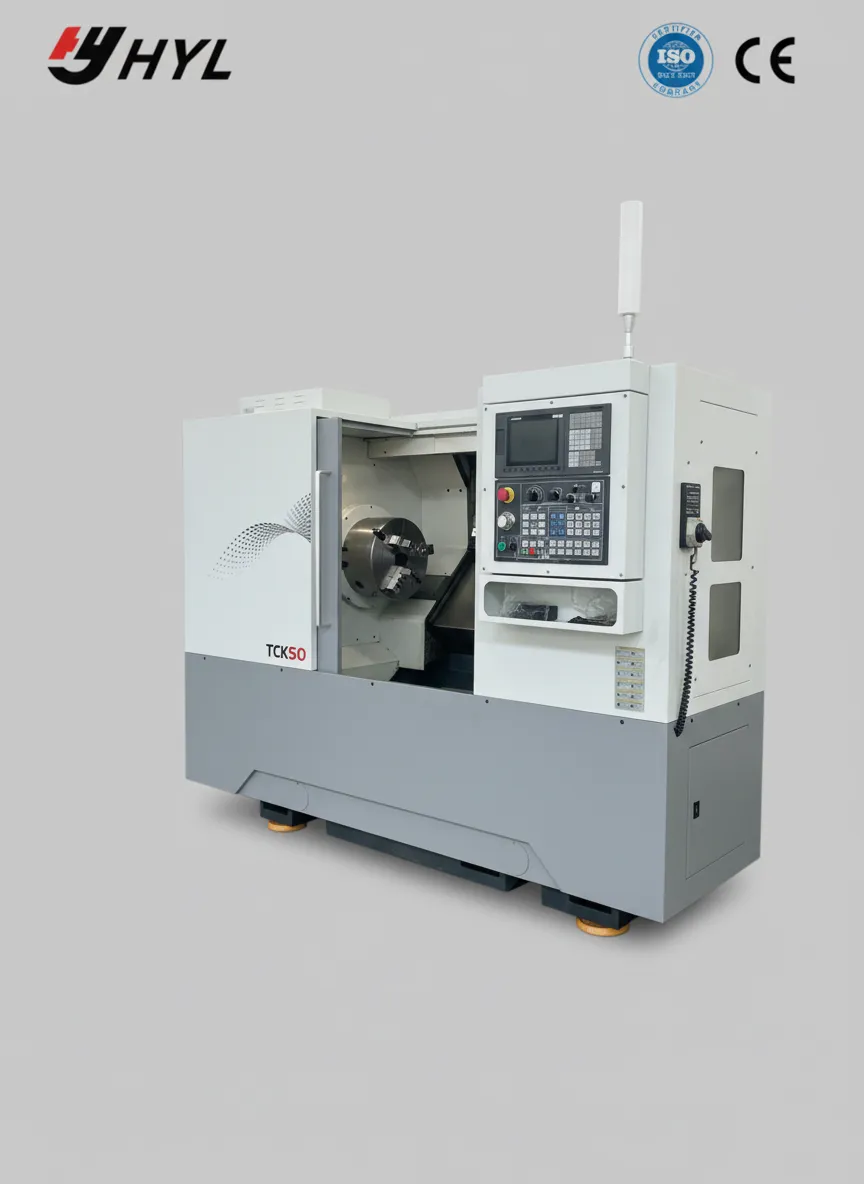

TCK50 — промышленный токарный станок с ЧПУ и наклонной станиной

TCK50 — промышленный горизонтальный токарный станок с ЧПУ, наклонной станиной и высокожесткой конструкцией, предназначенный для точной и производительной обработки металлических заготовок.

Станок рассчитан на выполнение широкого комплекса токарных операций в условиях единичного, мелкосерийного и серийного производства. Конструкция с наклонной станиной 30°, прецизионные линейные направляющие, мощный шпиндель до 15 кВт и 12-позиционная сервоприводная револьверная головка обеспечивают стабильную обработку и сокращают время переналадки.

Модель может комплектоваться различными системами ЧПУ и использоваться для обработки валов, втулок, фланцев, дисков и других деталей сложной геометрии.

Основные преимущества TCK50

Наклонная станина 30°

Конструкция станка с наклонной станиной обеспечивает высокую жесткость рабочей зоны и способствует эффективному удалению стружки.

Наклонная компоновка позволяет сократить накопление стружки в зоне обработки и поддерживать стабильные условия работы инструмента.

Высокая жесткость конструкции

TCK50 рассчитан на интенсивную обработку металлических деталей. Жесткая станина и прецизионные направляющие позволяют эффективно воспринимать нагрузки, возникающие при черновом и чистовом точении.

Станок подходит для выполнения как высокопроизводительных черновых операций, так и точной чистовой обработки.

Прецизионные линейные направляющие

По осям станка используются 35-размерные прецизионные линейные шариковые направляющие.

Они обеспечивают:

• плавное перемещение узлов;
• стабильную точность позиционирования;
• снижение сопротивления движению;
• высокую динамику перемещений;
• стабильную работу при серийной обработке.

Мощный шпиндель

В зависимости от комплектации станок может оснащаться шпиндельным двигателем мощностью 11 или 15 кВт.

Диапазон частоты вращения шпинделя:

50–4500 об/мин.

Максимальный крутящий момент по предоставленной спецификации — 136 Н·м.

Такой диапазон позволяет выбирать оптимальные режимы обработки для различных материалов и диаметров заготовок.

12-позиционная сервоприводная револьверная головка

TCK50 оснащается горизонтальной сервоприводной револьверной головкой на 12 инструментальных позиций.

Это позволяет установить необходимый набор режущего инструмента и последовательно выполнять несколько операций без постоянной ручной смены инструмента.

Рабочая зона

Подробная спецификация производителя указывает следующие возможности обработки:

Максимальный диаметр над станиной: Ø560 мм

Максимальная длина резания: 550 мм

Максимальный диаметр обработки: Ø500 мм

Максимальный диаметр над суппортом: Ø400 мм

Максимальный диаметр прутка: Ø50 мм

Такие параметры позволяют использовать станок для обработки широкого диапазона цилиндрических и профильных деталей.

Шпиндельный узел

Шпиндель TCK50 имеет:

• нос шпинделя — A2-6;
• проходное отверстие — Ø65 мм;
• диапазон вращения — 50–4500 об/мин;
• двигатель — 11 или 15 кВт;
• максимальный крутящий момент — 136 Н·м.

Стандартный патрон имеет размер 8 дюймов, при необходимости может использоваться патрон диаметром 10 дюймов.

Проходное отверстие Ø65 мм обеспечивает возможность работы с прутковыми заготовками диаметром до 50 мм.

Револьверная головка

Стандартная инструментальная система — горизонтальная сервоприводная револьверная головка на 12 позиций.

Количество позиций позволяет заранее сформировать инструментальный комплект под конкретную технологию обработки.

Поддерживаемые размеры инструмента:

Наружный инструмент: 25×25 мм.

Расточные оправки: Ø32 / Ø25 / Ø20 мм.

Концевой инструмент: 25×25 мм.

Использование сервоприводной револьверной головки сокращает время смены инструмента и повышает производительность при серийной обработке.

Оси X и Z

Рабочие перемещения:

• X — 280 мм;
• Z — 670 мм.

Быстрое перемещение:

• X — 15 м/мин;
• Z — 15 м/мин.

Высокая скорость холостых перемещений позволяет сократить вспомогательное время между отдельными технологическими операциями.

Задняя бабка

TCK50 оснащается задней бабкой с ходом 600 мм.

Конус пиноли:

MT5.

Задняя бабка предназначена для дополнительной поддержки длинных заготовок при обработке и позволяет повысить стабильность процесса при работе с валами и другими деталями большой длины.

Возможности обработки

TCK50 может использоваться для выполнения комплекса операций:

• наружное точение;
• внутреннее точение;
• обработка торцов;
• точение ступеней;
• обработка цилиндрических поверхностей;
• обработка конических поверхностей;
• обработка внутренних посадочных отверстий;
• нарезание резьбы;
• обработка канавок;
• растачивание;
• сверление;
• чистовая обработка;
• черновая обработка;
• обработка сложных профилей.

При использовании соответствующего инструмента и технологической программы станок может выполнять несколько операций за один установ детали.

Точность и производительность

Заявленная точность обработки составляет 0,02–0,03 мм, класс точности — IT6.

Сочетание жесткой наклонной станины, линейных направляющих, сервоприводной револьверной головки и ЧПУ позволяет поддерживать стабильные параметры обработки при серийном производстве.

TCK50 может использоваться как для изготовления новых деталей, так и для выполнения ремонтных и восстановительных работ.

Масса обрабатываемых деталей

Производитель указывает возможность обработки деталей различного типа:

Дисковые детали: до 200 кг.

Валовые детали: до 500 кг.

Указанная грузоподъемность учитывает массу патрона и других соответствующих принадлежностей согласно исходной спецификации.

Область применения

TCK50 может использоваться в следующих отраслях:

• машиностроение;
• производство автокомпонентов;
• металлообработка;
• производство деталей общего назначения;
• ремонтное производство;
• энергетическое машиностроение;
• производство гидравлических компонентов;
• производство валов и втулок;
• производство фланцев и дисков;
• серийное производство металлических деталей.

Типовые детали

На TCK50 можно обрабатывать:

• валы;
• оси;
• втулки;
• фланцы;
• ступицы;
• ролики;
• корпуса;
• диски;
• переходники;
• детали с внутренними отверстиями;
• резьбовые детали;
• детали со сложным наружным профилем.

Система управления

TCK50 относится к классу станков с числовым программным управлением и замкнутым контуром регулирования.

Конкретная система ЧПУ может определяться комплектацией оборудования и требованиями заказчика.

Это позволяет подобрать конфигурацию под существующую инфраструктуру предприятия, квалификацию операторов и технологические процессы.

Конструкция станка

Ключевые особенности конструкции:

• наклонная станина 30°;
• высокожесткая рабочая зона;
• линейные направляющие размера 35;
• двухосевая система ЧПУ;
• мощный шпиндельный привод;
• сервоприводная револьверная головка;
• гидравлическая/соответствующая комплектации задняя бабка;
• стандартный 8-дюймовый патрон;
• возможность установки 10-дюймового патрона;
• система удаления стружки;
• компактная промышленная компоновка.

Габариты

Габариты станка без транспортера стружки:

3240 × 1940 × 1965 мм.

Заявленная масса — около 3600 кг.

Точная масса и состав оборудования уточняются в зависимости от выбранной комплектации.

Почему TCK50

TCK50 — промышленный токарный станок с ЧПУ, рассчитанный на стабильную обработку металлических деталей в условиях серийного и мелкосерийного производства.

Ключевые особенности модели:

• наклонная станина 30°;
• максимальный диаметр обработки — до Ø500 мм;
• максимальный диаметр над станиной — Ø560 мм;
• длина резания — до 550 мм;
• шпиндельное отверстие — Ø65 мм;
• пруток — до Ø50 мм;
• двигатель шпинделя — 11/15 кВт;
• скорость шпинделя — до 4500 об/мин;
• 12-позиционная сервоприводная револьверная головка;
• быстрые перемещения X/Z — 15/15 м/мин;
• линейные направляющие размера 35;
• стандартный патрон 8″;
• возможность установки патрона 10″;
• задняя бабка MT5;
• точность обработки — 0,02–0,03 мм;
• класс точности IT6;
• сертификация GS, CE, RoHS, ISO 9001.
