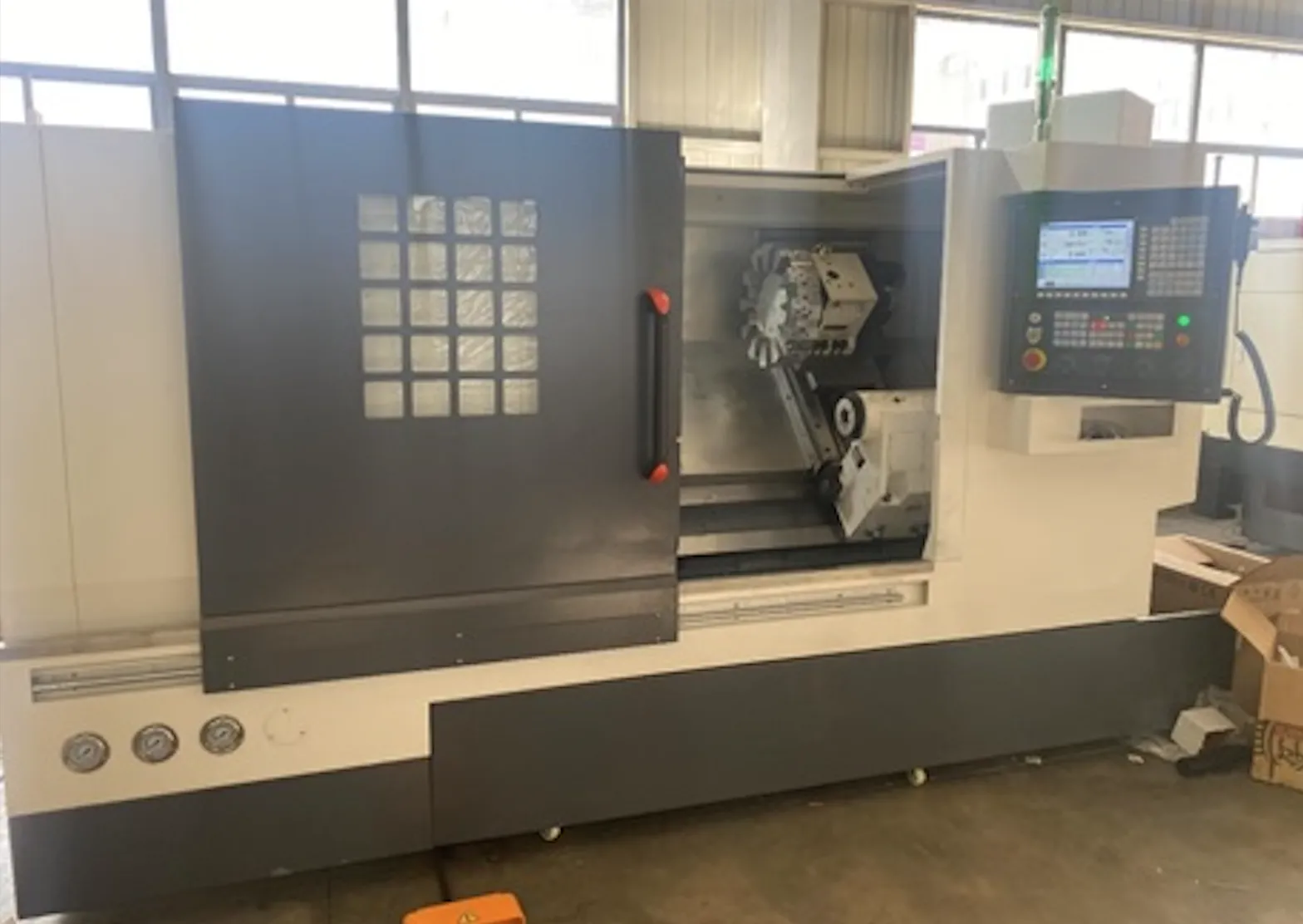

Токарный станок с ЧПУ CKX500L/2000
Токарный станок с ЧПУ CKX500L/2000 предназначен для высокоточной обработки дисковых и валовых заготовок диаметром до 400 мм и длиной до 2 метров. Станок оснащён системой ЧПУ Siemens 808, линейными направляющими, мощным шпинделем и высокоточной револьверной головкой. Обеспечивает точную серийную обработку деталей по стандарту КНР GB/T16462-2007.
Цена:
Дополнительные услуги
Комплектация основные узлов:
- ЧПУ система Siemens 808
- Главный двигатель Siemens
- Двигатели подачи Siemens
- Подшипники шпинделя HBB/CSC
- Линейные направляющие X/Z — Hiwin / ABBA (Тайвань)
- Ходовые винты X/Z — Hiwin / ABBA (Тайвань)
- Гидравлическая задняя бабка
- Гидравлический патрон 13"
- Гидростанция 2PV30-40L
Комплектация системы:
- Система охлаждения — 2,2 кВт (Zeshen)
- Система смазки — 2 л (Hurun)
- Измеритель инструмента — Renishaw
- Полностью закрытые защитные кожухи
- Револьверная головка 100-12T
Комплектация люнетов:
- Ручной: диаметр 20–170 / 160–350
- Подвижный: диаметр 15–120
Принадлежности в комплекте:
- 13" трёхкулачковый гидропатрон — 1 шт.
- Державка 25×25 мм — 1 шт.
- Державка под расточные резцы Ø40 — 3 шт.
- LED-освещение — 1 шт.
- Набор инструментов — 1 комплект
- Регулируемые виброопоры — 1 комплект
Геометрия и обработка:
|
Параметр |
Значение |
|
Диаметр обработки над станиной |
570 мм |
|
Диаметр обработки над суппортом |
320 мм |
|
Макс. длина обработки |
2000 мм |
|
Макс. диаметр дисковых заготовок |
400 мм |
|
Макс. диаметр валов |
320 мм |
Шпиндель:
|
Параметр |
Значение |
|
Тип шпинделя |
A2-8 |
|
Диаметр отверстия шпинделя |
86 мм |
|
Конус |
φ90, 1:20 |
|
Патрон |
12" |
|
Частота вращения |
100–2500 об/мин |
|
Передача |
Бесступенчатая 1:2.4 |
|
Макс. крутящий момент |
229 Н·м |
Приводы:
Главный двигатель (Siemens):
— Номинальная мощность: 15 кВт
— При перегрузке (30 мин): 18,5 кВт
Приводы подач (Siemens):
По оси X — 2 кВт, 15 Н·м
По оси Z — 3,5 кВт, 22 Н·м
Перемещения и скорости:
|
Параметр |
Значение |
|
Быстрые подачи X/Z |
12 м/мин |
|
Ход осей X / Z |
250 мм / 2000 мм |
|
Направляющие |
Линейные роликовые |
Инструментальная система:
|
Параметр |
Значение |
|
Тип револьверной головки |
12-позиционная, горизонтальная |
|
Время смены инструмента |
0,6 сек |
|
Державка (наружное точение) |
25×25 мм |
|
Державка (растачивание) |
φ40 мм |
Обработка больших заготовок:
|
Заготовка |
Макс. вес |
|
Дисковые |
250 кг |
|
Валы |
500 кг |
Габариты и масса:
|
Параметр |
Значение |
|
Габариты в упаковке |
6500×2250×2300 мм |
|
Масса (брутто) |
5900 кг |
|
Высота центров |
1015 мм |
Электропитание:
– Напряжение: 380 В ±10%
– Частота: 50 Гц
– Полная мощность: 20 кВА
