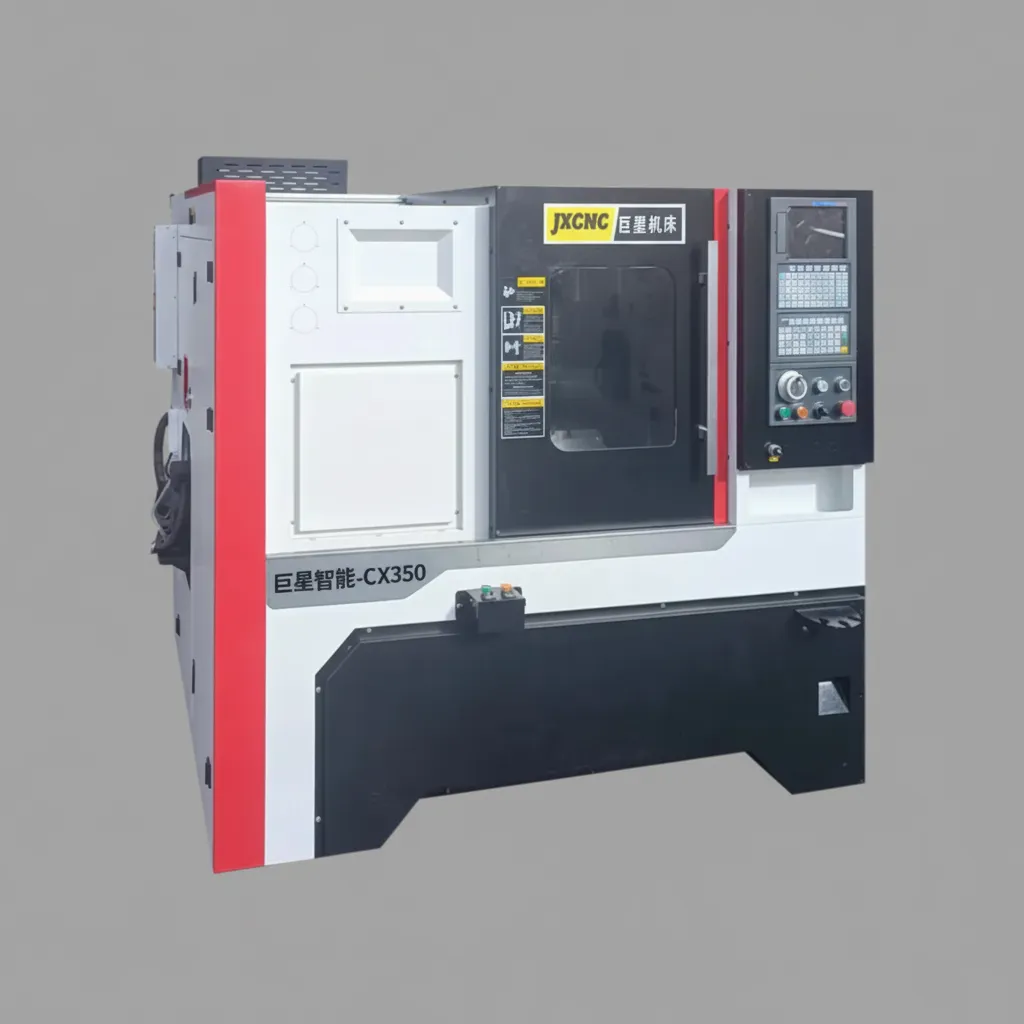

Токарный станок с ЧПУ CX350

CX350 — автоматический токарный станок с ЧПУ для высокоточной обработки металлических заготовок. Станок рассчитан на серийное производство мелких и средних деталей и сочетает высокую жесткость конструкции, точность позиционирования и возможность установки различных вариантов инструментальной оснастки.

Особенностью модели является возможность комплектации многоугольной силовой головкой, благодаря чему на одном станке можно выполнять не только стандартные токарные операции, но и обработку многогранных поверхностей.

Основные преимущества

• Высокая жесткость цельнолитой конструкции станины и основания.
• Точность обработки — 0,01–0,02 мм.
• Максимальный диаметр обработки над станиной — 400 мм.
• Максимальная скорость вращения шпинделя — 4000 об/мин.
• Быстрое перемещение по осям X и Z — до 20 м/мин.
• Высокоточные линейные направляющие HIWIN/PMI.
• ЧПУ GSK 980TB3i.
• Главный сервопривод GSK.
• Гидравлический зажим заготовки.
• Возможность установки приводного инструмента и силовой головки.
• Возможность обработки цилиндрических, торцевых, резьбовых и многоугольных поверхностей.
• Подходит для работы с различными металлами и инженерными материалами.

Система ЧПУ и оснащение

В стандартной комплектации станок оснащается системой GSK 980TB3i, сервомоторами и приводами GSK.

В конструкции используются:

• линейные направляющие HIWIN/PMI;
• высокоскоростной прецизионный шпиндель A2-5;
• главный сервомотор GSK;
• гидравлическая система зажима;
• автоматическая система смазки;
• система охлаждения;
• защита направляющих из нержавеющей стали;
• полностью закрытое листовое ограждение.

Конструкция станка выполнена на основе цельнолитой станины и основания, что обеспечивает необходимую жесткость при выполнении черновых и чистовых операций.

Инструментальная оснастка

CX350 может комплектоваться различными вариантами инструментальных систем:

• 4-позиционный держатель инструмента;
• 6-позиционный держатель инструмента;
• 8-позиционный револьверный механизм;
• приводной инструмент;
• многоугольная силовая головка;
• сервоприводная силовая головка.

Такая конфигурация позволяет адаптировать станок под конкретную технологию производства и сократить количество переустановок заготовки.

Возможности обработки

Станок позволяет выполнять широкий спектр операций:

• наружное точение;
• растачивание внутренних отверстий;
• обработку торцов;
• нарезание резьбы;
• прорезание канавок;
• сверление;
• многоугольное точение;
• обработку плоских и многогранных поверхностей;
• фрезерование при установке приводного инструмента;
• обработку фасок, радиусов и сложных многогранных элементов.

Использование многоугольной силовой головки расширяет технологические возможности станка и позволяет выполнять несколько операций за одну установку детали.

Обрабатываемые материалы

CX350 подходит для обработки:

• конструкционных и углеродистых сталей;
• нержавеющей стали;
• алюминия;
• меди и латуни;
• титана и титановых сплавов;
• чугуна;
• инженерных пластиков, включая нейлон;
• других металлических и неметаллических материалов в пределах технических возможностей станка.

Области применения

CX350 может использоваться в серийном и мелкосерийном производстве деталей для:

• машиностроения;
• автомобильной промышленности;
• производства пневматического и гидравлического оборудования;
• изготовления трубопроводной арматуры;
• производства соединительных элементов и фитингов;
• производства деталей общего машиностроения;
• изготовления точных валов, втулок и других токарных компонентов.

Станок ориентирован на обработку металлического прутка диаметром до 38 мм, а также соответствующих по размерам штучных заготовок.

Производитель

Taizhou Juxing Intelligent Equipment Co., Ltd., Китай.

Компания специализируется на производстве станков с ЧПУ, токарных и токарно-фрезерных центров, многоугольных токарных станков и другого металлообрабатывающего оборудования.

Производитель работает на рынке с 2000 года и имеет более 20 лет опыта в разработке и производстве станочного оборудования.

Гарантия и техническая поддержка

• Гарантия на основные комплектующие — 12 месяцев с даты доставки оборудования в порт назначения.
• Техническая поддержка в течение всего срока эксплуатации.
• Возможность поставки запасных частей.
• Консультации специалистов при возникновении неисправностей.
• Послегарантийное техническое обслуживание.
• Возможность поставки оборудования в конфигурации под конкретную технологическую задачу.
