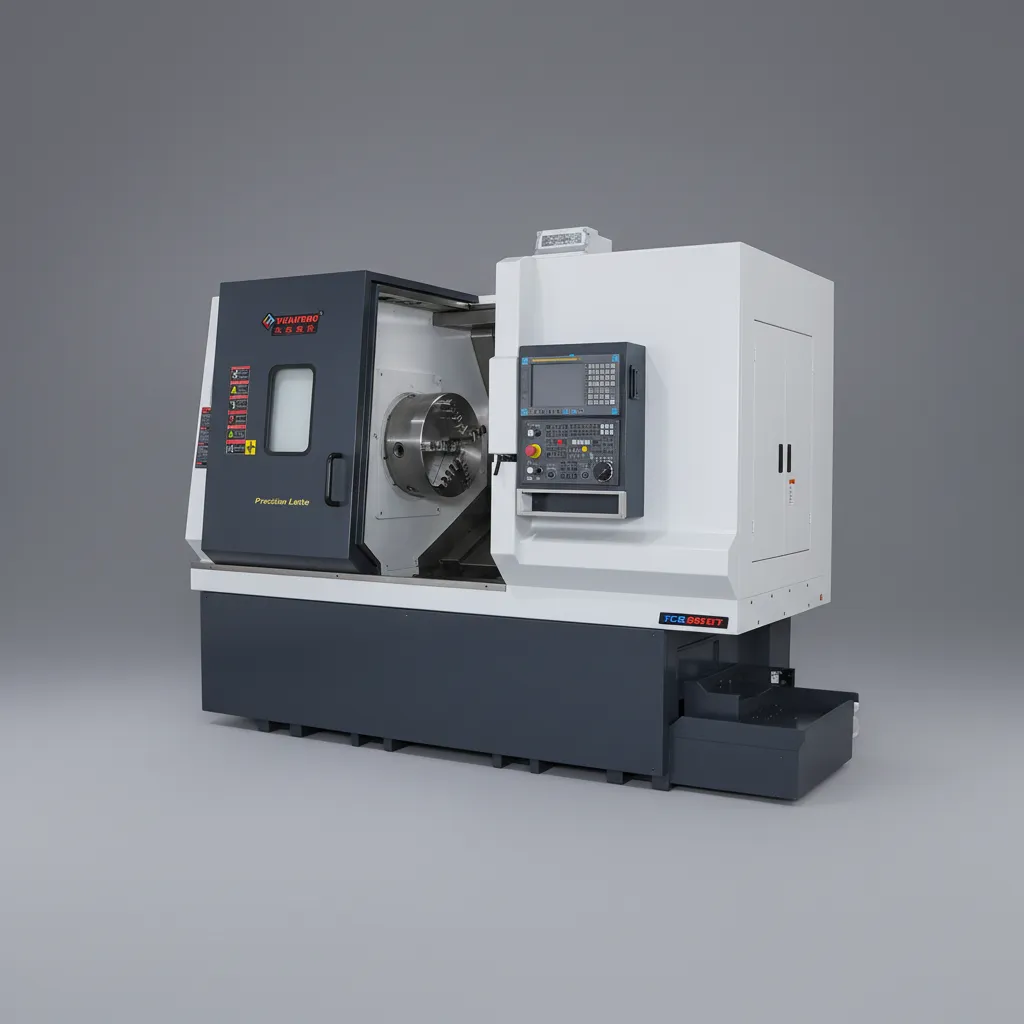

YCK-508MY — токарный станок с ЧПУ, осью Y и приводным инструментом

YCK-508MY — высокоточный горизонтальный токарный станок с ЧПУ, наклонной 30° станиной, осью Y и приводным инструментом. Станок предназначен для комплексной обработки деталей за одну установку и позволяет совмещать токарные, сверлильные и фрезерные операции.

Конструкция с наклонной станиной, жёсткими направляющими и сервоприводами обеспечивает высокую динамику, точность позиционирования и стабильность при серийной обработке.

Главная особенность модели — ось Y с ходом 90 мм и приводная инструментальная система BMT45-15T, благодаря которым расширяются технологические возможности станка по сравнению с обычным двухосевым токарным центром.

Ключевые преимущества YCK-508MY

Ось Y для многооперационной обработки

Станок оснащён полноценной осью Y с ходом 90 мм.

Она позволяет выполнять операции, которые невозможно или нецелесообразно выполнять на обычном токарном станке:

• фрезерование пазов;
• обработку плоскостей;
• сверление смещённых отверстий;
• обработку отверстий под различными углами;
• выполнение элементов вне оси вращения;
• комбинированную токарно-фрезерную обработку.

Это позволяет сократить количество переустановок детали и повысить производительность.

Приводной инструмент и сервоприводная револьверная система

YCK-508MY комплектуется сервоприводным револьвером BMT45-15T.

Количество инструментальных позиций — 15.

Заявленное время смены инструмента — около 0,2 секунды, что особенно важно при серийном производстве и обработке деталей с большим количеством переходов.

Предусмотрены:

• квадратные державки 25 × 25 мм;
• расточные державки до Ø32 мм;
• приводная инструментальная система;
• автоматическое позиционирование инструмента.

Мощный шпиндель

Основной шпиндель оснащён двигателем мощностью 11 кВт и рассчитан на максимальную частоту вращения до 3500 об/мин.

Основные параметры:

• нос шпинделя — A2-6;
• проходное отверстие — Ø66 мм;
• патрон — 8";
• максимальная скорость — 3500 об/мин;
• мощность шпиндельного двигателя — 11 кВт.

Такое сочетание позволяет выполнять как точные чистовые операции, так и более интенсивную обработку металлических заготовок.

30° наклонная станина

Конструкция YCK-508MY построена на основе 30° наклонной станины.

Такое исполнение обеспечивает:

• высокую жёсткость;
• эффективный отвод стружки;
• удобный доступ к рабочей зоне;
• устойчивость при резании;
• компактное размещение узлов;
• снижение риска накопления стружки в зоне обработки.

Материал основных литых элементов — HT300, что соответствует высокопрочному чугуну, применяемому в станкостроении.

Технологические возможности

Благодаря наличию оси Y и приводного инструмента YCK-508MY позволяет выполнять несколько типов операций в рамках одного технологического цикла.

Токарная обработка

• наружное точение;
• внутреннее растачивание;
• обработка торцов;
• обработка ступеней;
• проточка канавок;
• нарезание резьбы;
• обработка конических поверхностей.

Фрезерование

• фрезерование плоскостей;
• обработка пазов;
• фрезерование боковых поверхностей;
• обработка элементов со смещением относительно оси детали.

Сверление

• осевое сверление;
• радиальное сверление;
• сверление отверстий со смещением;
• обработка нескольких отверстий без переустановки детали.

Комбинация этих возможностей позволяет использовать станок как токарно-фрезерный обрабатывающий центр для широкого спектра деталей.

Высокая точность позиционирования

Производитель заявляет следующие показатели:

• точность позиционирования — ≤0,005 мм;
• повторяемость позиционирования — ≤0,003 мм.

Такие характеристики особенно востребованы при обработке деталей, где необходимо обеспечить стабильность размеров в серийном производстве.

Фактическая достижимая точность обработки зависит от материала детали, инструмента, режима резания, температуры, состояния оборудования и конкретной технологической операции.

Автоматизация производства

YCK-508MY ориентирован на работу в автоматизированных производственных процессах.

Возможности оборудования позволяют:

• сократить количество переустановок детали;
• уменьшить время вспомогательных операций;
• автоматически менять инструмент;
• выполнять несколько операций за один установ;
• повысить стабильность обработки партии деталей;
• интегрировать станок в автоматизированные производственные линии.

При необходимости конфигурация оборудования может быть адаптирована под конкретную технологию заказчика.

Для каких деталей подходит YCK-508MY

Станок может применяться для изготовления:

• валов;
• втулок;
• фланцев;
• корпусных деталей;
• ступенчатых деталей;
• деталей с пазами;
• деталей с радиальными отверстиями;
• элементов гидравлических и пневматических систем;
• автомобильных компонентов;
• деталей промышленного оборудования;
• деталей медицинского оборудования;
• компонентов пресс-форм;
• оптических и прецизионных деталей.

Отрасли применения

YCK-508MY может использоваться в:

Машиностроении
Для серийного производства сложных металлических компонентов.

Автомобильной промышленности
Для обработки валов, ступиц, соединительных элементов и других деталей.

Медицинском производстве
Для изготовления точных металлических компонентов оборудования.

Производстве пресс-форм
Для деталей, требующих совмещения токарной и фрезерной обработки.

Оптическом приборостроении
Для обработки небольших высокоточных деталей.

Автоматизированном производстве
Для интеграции в линии серийной обработки.

Производитель Yuansee CNC

Yuansee CNC специализируется на производстве токарных и фрезерных станков с ЧПУ.

Производитель указывает, что контроль качества осуществляется на всех основных этапах:

1. подготовка конструкции;
2. контроль сырья и литых компонентов;
3. механическая обработка деталей;
4. контроль качества;
5. механическая сборка;
6. электрическая настройка;
7. проверка готового оборудования;
8. упаковка;
9. отгрузка;
10. установка и ввод в эксплуатацию;
11. послепродажное обслуживание.

Оборудование ориентировано на применение в автомобильной промышленности, производстве медицинского оборудования, пресс-форм, оптических приборов и автоматизированных производственных системах.

Сертификация и сервис

YCK-508MY производится с заявленным соответствием:

• CE;
• ISO 9001.

Производитель предоставляет:

• гарантию 1 год;
• онлайн-поддержку;
• офлайн-сервис;
• OEM/ODM-разработку;
• индивидуальную комплектацию;
• изготовление оборудования под технологические требования заказчика.

Минимальная партия — 1 комплект.

Поставка и упаковка

Станок поставляется в деревянной упаковке с расчётом на транспортировку морским транспортом.

Ориентировочные габариты упаковки:

2460 × 1770 × 1810 мм

Заявленный вес брутто упаковки — около 4200 кг.

Перед поставкой ООО «КАЙЛАС» может согласовать с заказчиком необходимую конфигурацию оборудования и проверить соответствие станка заявленным техническим параметрам.

YCK-508MY — когда токарной обработки недостаточно

Главное преимущество этой модели — возможность перейти от обычной токарной обработки к комплексной токарно-фрезерной обработке.

Ось Y, приводной инструмент, 15-позиционный револьвер, шпиндель 11 кВт и 30° наклонная станина позволяют выполнять большое количество операций без снятия детали со станка.

Это особенно важно при производстве сложных деталей, где каждая дополнительная переустановка увеличивает время обработки и может влиять на точность взаимного расположения поверхностей.

ООО «КАЙЛАС» — ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА

Помогаем подобрать станки с ЧПУ под конкретные технологические задачи, материал заготовки, размеры деталей и требуемую производительность.

В комплексе поставки:

• подбор оборудования;
• согласование комплектации с заводом;
• проверка оборудования перед отправкой;
• фото- и видеоконтроль;
• доставка в Россию;
• монтаж и пусконаладка;
• обучение персонала;
• гарантийное и постгарантийное обслуживание.

Контакты ООО «КАЙЛАС»:

☎ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики

Параметр	Значение
Модель	YCK-508MY
Тип	Горизонтальный токарный центр с ЧПУ
Конструкция	Наклонная станина 30°
Количество основных осей	X / Y / Z
Ход X	270 мм
Ход Y	90 мм
Ход Z	600 мм
Максимальный диаметр над станиной	Ø500 мм
Максимальный диаметр обработки	Ø450 мм
Максимальный диаметр над держателем	Ø230 мм
Максимальная длина обработки	420 мм
Проходное отверстие шпинделя	Ø66 мм
Максимальный диаметр прутка	Ø52 мм
Нос шпинделя	A2-6
Максимальная скорость шпинделя	3500 об/мин
Мощность шпиндельного двигателя	11 кВт
Патрон	8" гидравлический
Револьвер	BMT45-15T
Количество инструментальных позиций	15
Время смены инструмента	около 0,2 с
Державка квадратного инструмента	25 × 25 мм
Расточная державка	до Ø32 мм
Двигатель оси X	3,1 кВт
Двигатель оси Y	2,4 кВт
Двигатель оси Z	3,1 кВт
Двигатель приводного инструмента	3,1 кВт
Направляющие X	линейные, 45 мм
Направляющая Y	жёсткая прямоугольная
Точность позиционирования	≤0,005 мм
Повторяемость позиционирования	≤0,003 мм
Габариты	2450 × 1780 × 1820 мм
Масса	около 4300 кг
