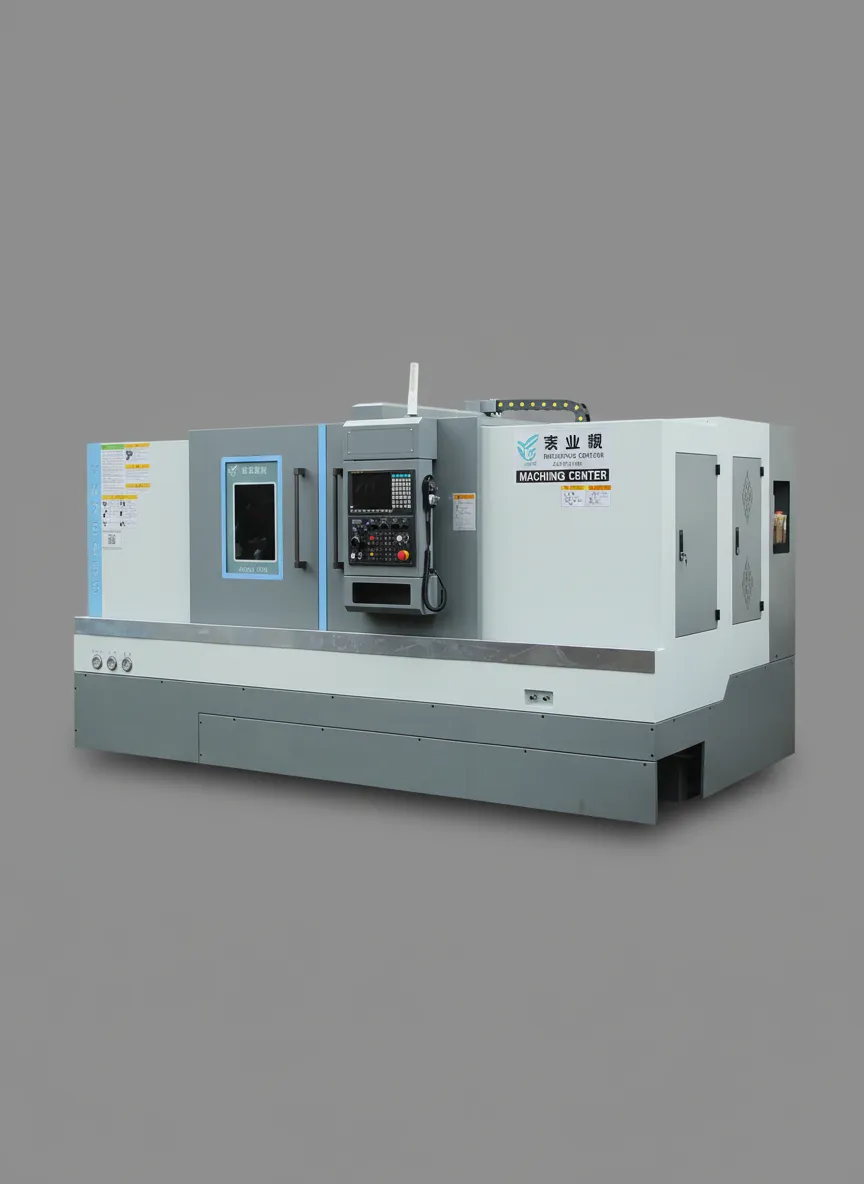

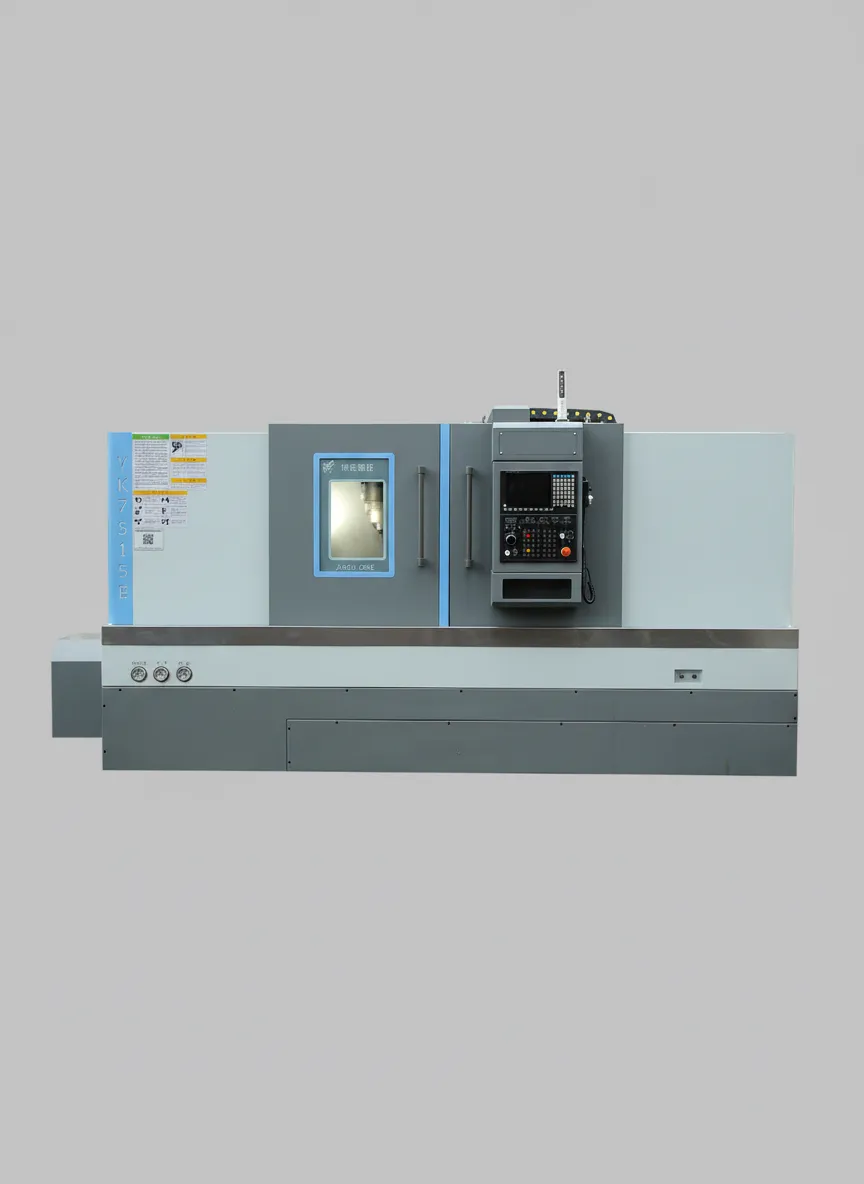

YK75-1500 — токарный станок с ЧПУ для обработки деталей длиной до 1500 мм

YK75-1500 — современный горизонтальный токарный станок с ЧПУ с наклонной станиной, предназначенный для высокоточной обработки металлических заготовок длиной до 1500 мм.

Станок рассчитан на серийное и мелкосерийное производство деталей, требующих стабильной геометрии, высокой точности позиционирования и надежной обработки на протяжении длительного рабочего цикла.

Модель оснащается двухосевой системой ЧПУ, 12-позиционной инструментальной револьверной головкой, мощным шпиндельным приводом 18 кВт и может поставляться с системами управления Syntec, FANUC или Siemens.

Основные преимущества YK75-1500

Наклонная станина 30°

Конструкция с наклонной станиной обеспечивает высокую жесткость станка и способствует эффективному отводу стружки из рабочей зоны.

Такое исполнение особенно эффективно при интенсивной обработке, когда необходимо сохранять стабильность оборудования при высоких нагрузках и скоростях резания.

Обработка деталей длиной до 1500 мм

Расстояние между центрами составляет 1500 мм, а максимальная длина обработки — также 1500 мм.

Станок подходит для изготовления и обработки:

• валов;
• осей;
• втулок;
• фланцев;
• роликов;
• деталей цилиндрической формы;
• конических деталей;
• деталей с внутренними и наружными резьбами;
• сложных профильных поверхностей.

Высокоточная система позиционирования

Заявленная повторяемость позиционирования составляет:

• ось X — 0,003 мм;
• ось Z — 0,005 мм.

Это позволяет использовать YK75-1500 для задач, где требуется стабильное получение размеров при серийной обработке.

Мощный шпиндель 18 кВт

Шпиндель оснащен двигателем мощностью 18 кВт и рассчитан на частоту вращения 200–2500 об/мин.

Такой диапазон позволяет подобрать оптимальный режим как для черновой обработки, так и для чистовых операций.

12-позиционная револьверная головка

Станок оснащается инструментальной системой на 12 позиций, что позволяет разместить необходимый комплект режущего инструмента и выполнять несколько последовательных операций без частой ручной переналадки.

Гидравлическая задняя бабка

Для работы с длинными и тяжелыми заготовками предусмотрена гидравлическая задняя бабка.

Ход задней бабки — 1400 мм, конус пиноли — MT5.

Задняя бабка обеспечивает дополнительную поддержку заготовки и помогает снизить вибрации и деформацию при обработке длинномерных деталей.

Рабочая зона

YK75-1500 обеспечивает широкий диапазон обработки:

Максимальный диаметр над станиной: Ø600 мм

Максимальный диаметр над суппортом: Ø340 мм

Максимальный диаметр точения: Ø500 мм

Максимальная длина обработки: 1500 мм

Максимальный диаметр прутка: Ø75 мм

Такое сочетание параметров позволяет использовать станок не только для стандартных валов и втулок, но и для достаточно крупных деталей сложной формы.

Шпиндель

Станок оборудован мощным шпиндельным узлом:

• нос шпинделя — A2-8;
• отверстие шпинделя — Ø85 мм;
• мощность привода — 18 кВт;
• диапазон вращения — 200–2500 об/мин;
• внутренний конус — метрический 90 (1:20).

Большое проходное отверстие шпинделя позволяет работать с заготовками из прутка диаметром до 75 мм.

Система ЧПУ

YK75-1500 может комплектоваться различными системами управления в зависимости от требований заказчика:

• Syntec;
• FANUC;
• Siemens.

Использование ЧПУ позволяет программировать последовательность обработки и обеспечивать стабильное повторение заданных операций при серийном производстве.

Поддерживается стандартное ISO-программирование.

Револьверная инструментальная система

Станок оснащается 12-позиционной револьверной головкой.

Размер устанавливаемого инструмента:

• державка — 32×32 мм;
• расточной инструмент — до Ø50 мм.

Большое количество инструментальных позиций позволяет сформировать полноценный комплект инструмента для выполнения нескольких операций за один установ.

Это сокращает количество переналадок и повышает производительность при серийной обработке.

Задняя бабка

Для обработки длинномерных заготовок используется гидравлическая задняя бабка.

Основные параметры:

• тип — гидравлическая;
• ход — 1400 мм;
• конус пиноли — MT5.

Жесткая поддержка заготовки особенно важна при точении длинных валов, осей и других деталей с большим отношением длины к диаметру.

Точность обработки

YK75-1500 рассчитан на выполнение высокоточных токарных операций.

Повторяемость позиционирования:

X — 0,003 мм

Z — 0,005 мм

Такие показатели делают оборудование подходящим для производства деталей, где необходимо выдерживать стабильные размеры от детали к детали.

Какие операции выполняет станок

YK75-1500 позволяет выполнять комплексную токарную обработку, включая:

• наружное точение;
• внутреннее точение;
• подрезку торцов;
• обработку ступеней;
• обработку внутренних посадочных поверхностей;
• обработку наружных и внутренних диаметров;
• обработку конических поверхностей;
• нарезание резьбы;
• обработку канавок;
• обработку сферических и профильных поверхностей;
• чистовую и черновую обработку.

Область применения

YK75-1500 может использоваться в различных отраслях промышленности:

• машиностроение;
• автомобильная промышленность;
• производство комплектующих;
• энергетическое машиностроение;
• ремонтное производство;
• производство валов и осей;
• производство деталей гидравлического оборудования;
• изготовление крупногабаритных цилиндрических деталей;
• серийное и мелкосерийное производство.

Станок особенно эффективен при изготовлении длинномерных деталей, для которых требуется обработка на длине до 1,5 метра.

Конструкция и производительность

Наклонная станина и рациональное расположение основных узлов обеспечивают удобный доступ к рабочей зоне и эффективный отвод стружки.

Жесткая конструкция позволяет использовать станок как для черновой обработки с повышенной нагрузкой, так и для чистовых операций, требующих высокой точности.

По информации производителя, при изготовлении станка используются комплектующие ведущих производителей из Тайваня, Японии и Германии, что направлено на обеспечение стабильности и долговечности оборудования.

Комплектация и опции

Конкретная комплектация YK75-1500 может формироваться под требования заказчика.

В зависимости от конфигурации возможно оснащение:

• системой ЧПУ Syntec;
• системой ЧПУ FANUC;
• системой ЧПУ Siemens;
• гидравлическим патроном;
• различными типами патронов 6"/8";
• 12-позиционной револьверной головкой;
• гидравлической задней бабкой;
• системой охлаждения;
• автоматической системой смазки;
• транспортером для удаления стружки;
• дополнительными средствами автоматизации.

Производитель

Оборудование производится компанией Jiaou Yuhuan Tool Co., Ltd., расположенной в городе Юйхуань, провинция Чжэцзян, Китай.

Компания специализируется на проектировании, производстве и продаже станков с ЧПУ, а также на техническом сопровождении оборудования.

Заявленная производственная мощность — около 700 комплектов в год.

Почему стоит рассмотреть YK75-1500

YK75-1500 сочетает возможности двухосевого токарного центра, увеличенную рабочую длину 1500 мм, мощный шпиндель 18 кВт, гидравлическую заднюю бабку и 12-позиционную инструментальную систему.

Ключевые параметры модели:

• обработка деталей длиной до 1500 мм;
• диаметр обработки над станиной — до 600 мм;
• максимальный диаметр точения — 500 мм;
• проходное отверстие шпинделя — 85 мм;
• максимальный диаметр прутка — 75 мм;
• двигатель шпинделя — 18 кВт;
• скорость шпинделя — до 2500 об/мин;
• 2 управляемые оси;
• 12-позиционная револьверная головка;
• гидравлическая задняя бабка;
• повторяемость позиционирования X — 0,003 мм;
• повторяемость позиционирования Z — 0,005 мм;
• системы ЧПУ Syntec / FANUC / Siemens;
• наклонная станина 30°.
