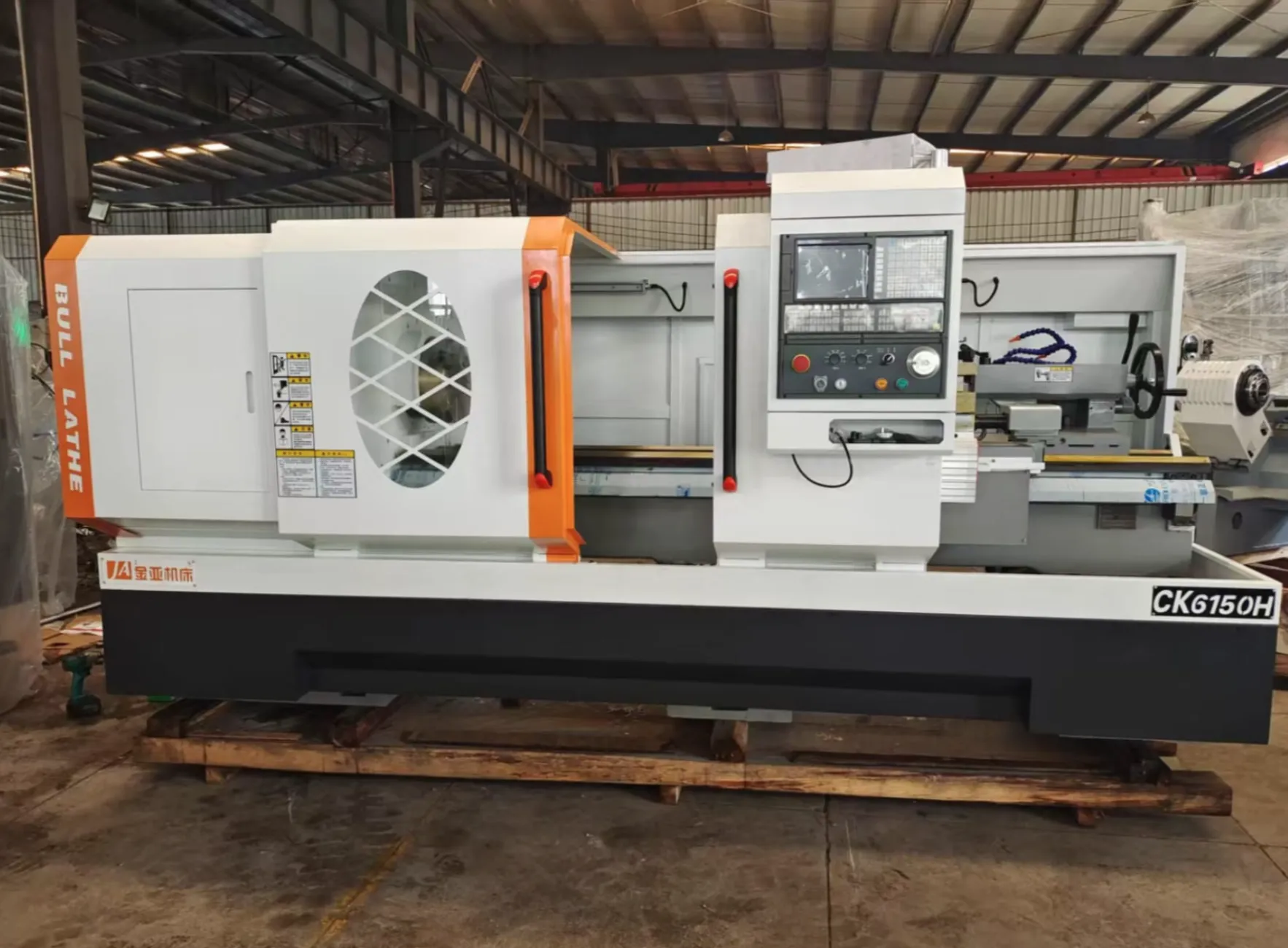

Токарный станок с ЧПУ CKA6150H/2000 с приводной головкой ER32

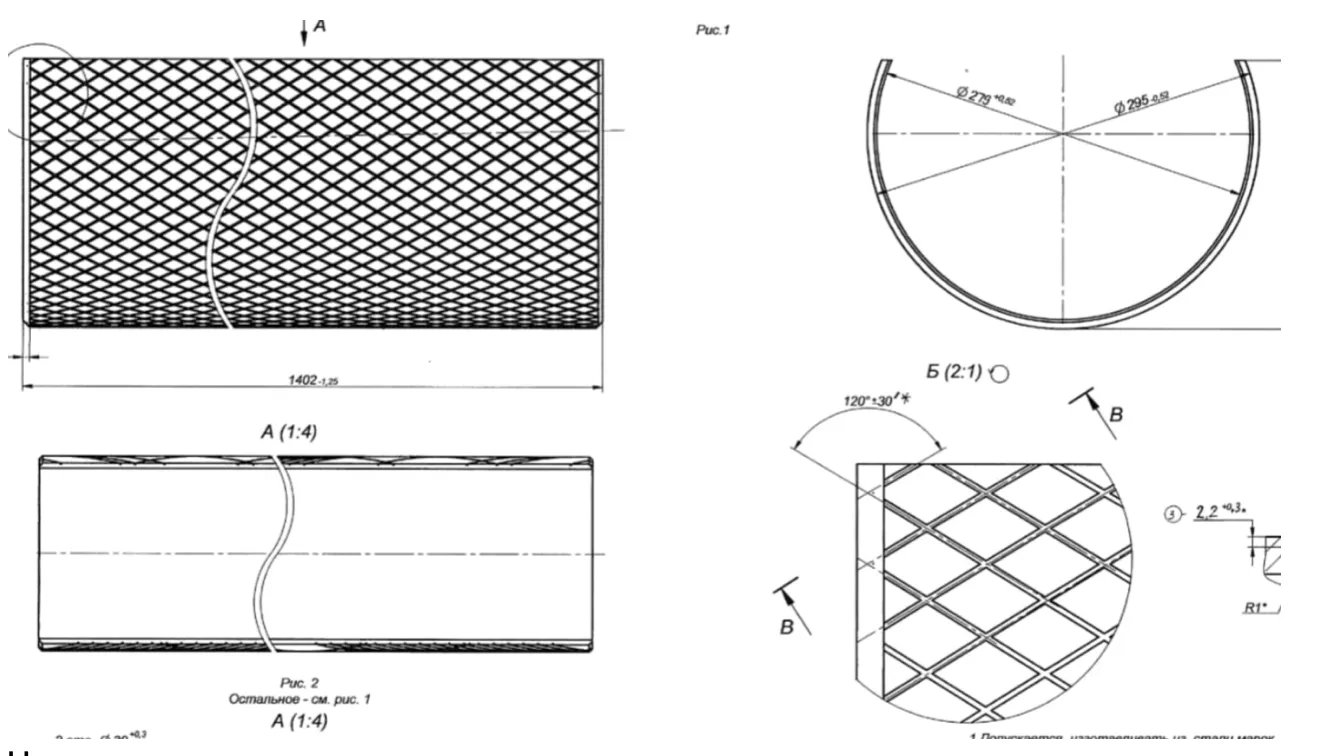

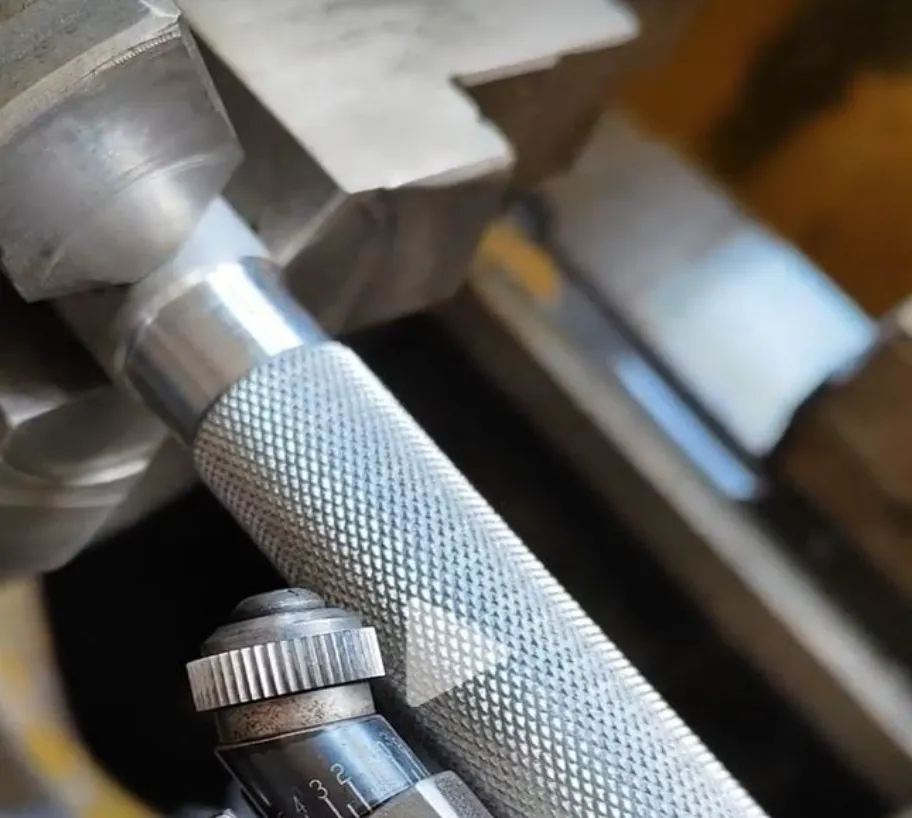

Станок CKA6150H/2000 — это надёжное решение для токарной обработки длинномерных заготовок, оснащён приводной головкой ER32 и устройством для нанесения рифлёной (насечной) поверхности. Предназначен для универсальной обработки деталей диаметром до 510 мм, с высокой точностью и стабильной повторяемостью. Идеален для промышленного производства валов, втулок и элементов с резьбовыми и декоративными насечками
Цена:
Дополнительные услуги
- ЧПУ-система GSK980TDi (английская версия)

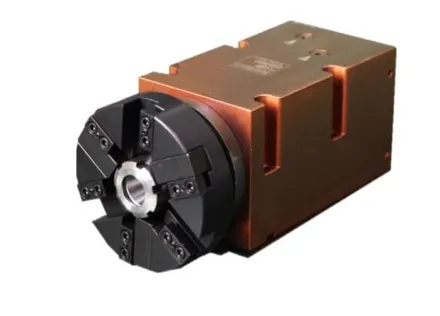

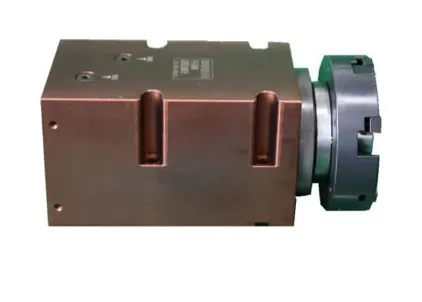

- Приводной инструмент с возможностью нарезания насечек
- Высокая жёсткость и стабильность конструкции
- Шарико-винтовые пары и высокоточные направляющие
- Надёжные подшипники HRB/SCS, система смазки и охлаждения
Общие параметры
|
Параметр |
Значение |
|
Макс. диаметр над станиной |
510 мм |
|
Макс. диаметр над суппортом |
305 мм |
|
Макс. длина заготовки |
1850 мм |
|
Расстояние между центрами |
2000 мм |
|
Ширина пролета |
400 мм |
|
Ход по оси X / Z |
260 / 2000 мм |
|
Скорость перемещения X / Z |
≥6 / ≥8 м/мин |
|
Габариты станка (Д×Ш×В) |
3800×1850×2050 мм |
|
Вес |
3700 кг |
Шпиндель и задняя бабка
|
Параметр |
Значение |
|
Частота вращения шпинделя |
до 2000 об/мин |
|
Диаметр отверстия шпинделя |
Φ86 мм |
|
Конус шпинделя |
A2-8 |
|
Привод шпинделя |
Ременной 2:1 |
|
Высота центра |
255 мм |
|
Ход втулки задней бабки |
150 мм |
|
Диаметр втулки задней бабки |
75 мм |
|
Конус втулки задней бабки |
Морзе 5 |
Точность и обработка
|
Параметр |
Значение |
|
Повторяемость (ось X/Z) |
0.009–0.018 мм |
|
Точность обработки |
IT6–IT7 |
|
Шероховатость поверхности |
Ra ≤ 1.6 |
|
Резьба метрическая |
0.2–30 мм |
Комплектация
|
Узел |
Конфигурация или модель |
|
ЧПУ |
GSK980TDi, англ. версия |
|
Главный двигатель |
Сервопривод шпинделя, 11 кВт |
|
Серводвигатели X/Z |
130SJT-M060D / 130SJT-M150D |
|
Приводы X/Z |
GR2030T / GR2050T |
|
ШВП X/Z |
2505-588 / 4010-2890 |
|
Подшипники шпинделя |
SCS/HRB (234424BM1/SP5 и др.) |
|
Револьверная головка |
Приводная ER32 |
|
Патрон |
Ручной, 3-кулачковый, Ø325 мм |
|
Система смазки |
2L автоматическая |
|
Насос охлаждения |
2-15 |
|
Панель управления |
Ручной генератор импульсов |
