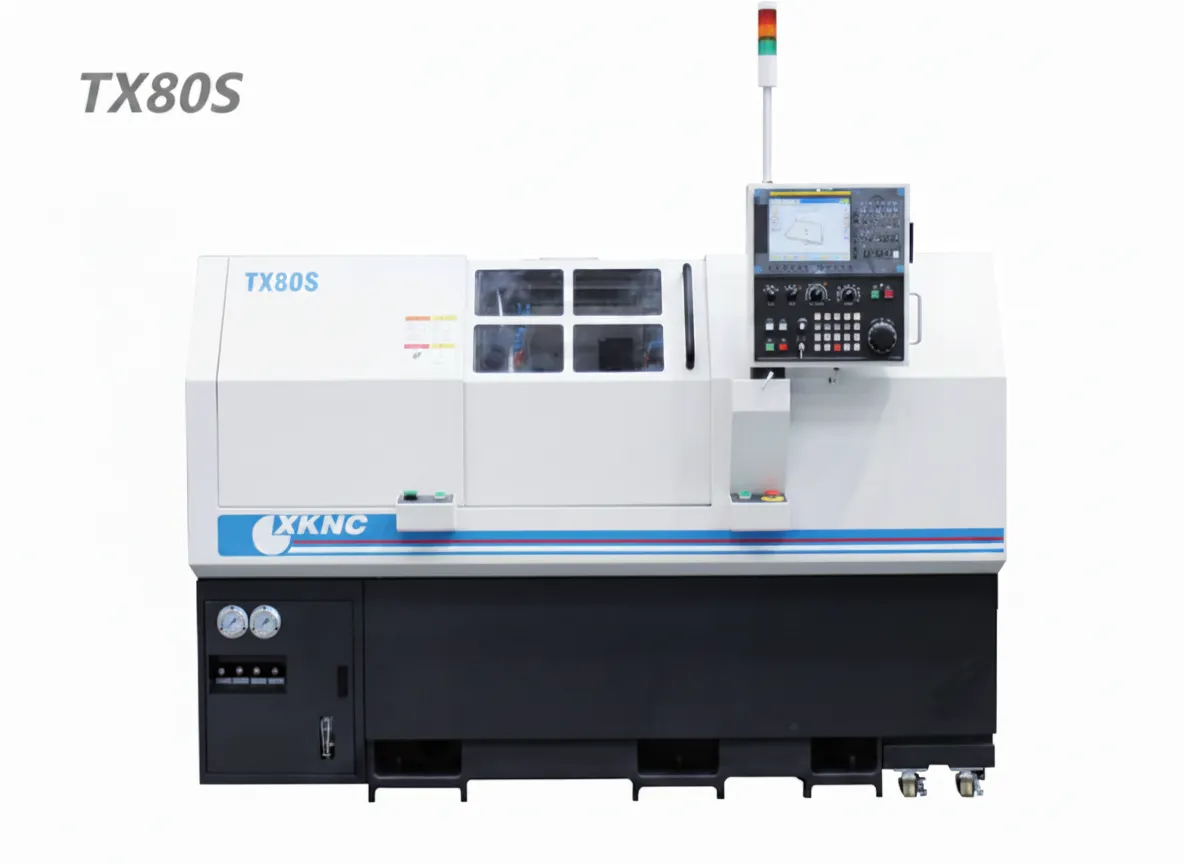

Токарный станок с ЧПУ револьверного типа с двумя шпинделями TX80S
Двухшпиндельный токарный центр с револьверной головкой и приводным инструментом для комплексной обработки TX 80S — это современный токарный центр с двумя независимыми моторизованными шпинделями и 10-позиционной револьверной головкой с возможностью установки вращающегося инструмента в любой позиции. Станок позволяет выполнять полную токарную и фрезерную обработку детали с двух сторон за одну установку, что исключает перезажим и гарантирует максимальную соосность. Благодаря конструкции с низким центром тяжести, жестким направляющим (ласточкин хвост по X, прямоугольные по Z и B) и системе охлаждения подшипников всех осей, TX 80S обеспечивает исключительную точность и стабильность даже при длительной непрерывной работе.
Цена:
Дополнительные услуги
Токарный центр TX 80S представляет собой высокопроизводительное решение для комплексной обработки деталей сложной формы. Благодаря наличию двух моторизованных шпинделей и револьверной головки с приводным инструментом, станок выполняет токарные и фрезерные операции на обеих сторонах детали без переустановки и без потери точности.
Конструктивные особенности и преимущества:
|
Особенность |
Преимущество |
|
Два моторизованных шпинделя (главный + контршпиндель) |
Полная обработка детали за одну установку — исключение погрешностей перезажима, высокая соосность, сокращение цикла |
|
Встроенные электродвигатели шпинделей (без механической передачи) |
Отсутствие вибраций, высокая точность вращения, низкий уровень шума, компактность узла |
|
Система рециркуляции охлаждения шпинделей |
Контроль теплового расширения, стабильная точность после длительной работы, минимальное тепловое смещение |
|
Направляющая типа «ласточкин хвост» по оси X |
Высокая точность позиционирования, сохранение смазки под давлением, долговременная стабильность |
|
Прямоугольные направляющие по оси Z (высокая жесткость) |
Повышенная режущая способность, снижение вибраций при тяжелом резании, возможность обработки больших объемов |
|
Направляющая Kitamura по оси B (противошпиндель) |
Прецизионная ориентация при передаче заготовки от главного шпинделя к противошпинделю, точность соосности |
|

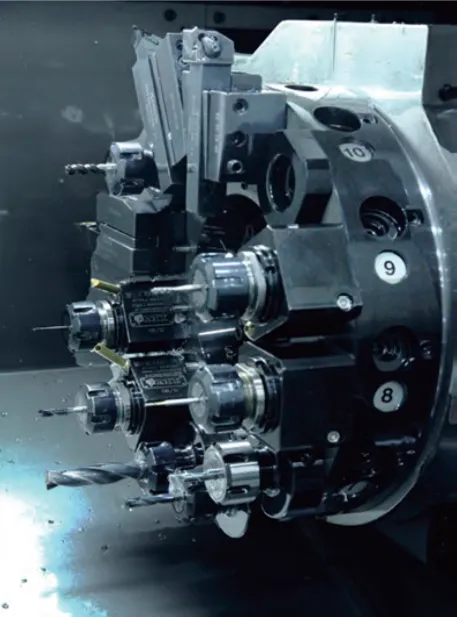

10-позиционная револьверная головка с приводным инструментом |
Вращающийся инструмент в любой позиции — фрезерование, сверление, нарезание резьбы без смены оснастки |
|
Низкий центр тяжести, плоское основание |
Долговременная стабильность обработки, минимальные вибрации |
|
Раздельная система масло-вода |
Защита охлаждающей жидкости от загрязнения смазкой, увеличение срока службы СОЖ |
|
Охлаждение подшипников всех осей (X, Z, B) |
Контроль теплового расширения шариковых винтов и подшипников, сохранение точности при длительной работе |
Принцип обработки за одну установку:
- Загрузка заготовки в главный шпиндель (5-дюймовый гидравлический патрон).
- Обработка передней части детали — токарные операции, фрезерование, сверление, резьба.
- Передача заготовки от главного шпинделя к противошпинделю (4-дюймовый гидравлический патрон) с прецизионной ориентацией по оси B.
- Обработка задней части детали — финишное точение, фрезерование пазов, сверление отверстий с тыльной стороны.
- Выгрузка готовой детали — полностью обработанная деталь без следов перезажима и с высокой соосностью обеих сторон.
Этот процесс полностью автоматизирован и управляется двухканальной системой ЧПУ FANUC 0i-TF.
Применение:
|
Отрасль |
Примеры деталей |
|
Автомобильная промышленность |
Валы, шестерни, втулки, штуцеры, элементы топливной системы |
|
Медицинское оборудование |
Имплантаты, хирургические инструменты, корпуса приборов |
|
Аэрокосмическая промышленность |
Точные втулки, соединительные элементы, крепеж |
|
Электроника и точное приборостроение |
Корпуса датчиков, оптические элементы, соединители |
|
Сантехника и пневматика |
Фитинги, ниппели, переходники, клапаны |
Технические характеристики (Спецификация)
|
Параметр |
Значение |
|
Главный шпиндель |
|
|
Диаметр сквозного отверстия |
42 мм |
|
Тип патрона |
5-дюймовый гидравлический патрон |
|
Максимальный диаметр обработки |
125 мм |
|
Максимальная длина обработки |
100 мм |
|
Тип шпинделя |
Встроенный двигатель (встроенный мотор) |
|
Максимальная частота вращения |
6000 об/мин |
|
Мощность двигателя |
7,5 / 11 кВт |
|
Контршпиндель (противошпиндель) |
|
|
Диаметр сквозного отверстия |
30 мм |
|
Тип патрона |
4-дюймовый гидравлический патрон |
|
Максимальный диаметр обработки |
100 мм |
|
Максимальная длина обработки |
100 мм |
|
Тип шпинделя |
Встроенный двигатель (встроенный мотор) |
|
Максимальная частота вращения |
6000 об/мин |
|
Мощность двигателя |
3,7 / 5,5 кВт |
|
Ось X (поперечная) |
|
|
Рабочий ход |
160 мм |
|
Максимальная скорость перемещения |
18 м/мин |
|
Мощность серводвигателя |
1,2 кВт |
|
Тип направляющих |
«Ласточкин хвост» |
|
Ось Z (продольная главного шпинделя) |
|
|
Рабочий ход |
310 мм |
|
Максимальная скорость перемещения |
20 м/мин |
|
Мощность серводвигателя |
1,8 кВт |
|
Тип направляющих |
Прямоугольные (высокой жесткости) |
|
Ось B (противошпиндель, подвижный) |
|
|
Рабочий ход |
320 мм |
|
Максимальная скорость перемещения |
20 м/мин |
|
Мощность серводвигателя |
1,2 кВт |
|
Тип направляющих |
Kitamura (прецизионные) |
|
Револьверная головка (барабан) |
|
|
Тип привода |
Сервопривод |
|
Количество позиций |
10 + 1/2 индексация |
|
Вращающийся инструмент |
|
|
Максимальная скорость |
5000 об/мин |
|
Мощность |
2,2 кВт |
|
Тип крепления |
ER20 (макс. диаметр хвостовика 13 мм) |
|
Электропитание |
|
|
Напряжение / частота |
AC 200 В ± 10% / 50 Гц ± 1% |
|
Полная потребляемая мощность |
20 кВА |
|
Объем системы охлаждения |
150 л |
|
Высота центров |
1100 мм |
|
Габаритные размеры (Д×Ш×В) |
2250 × 1592 × 1645 мм |
