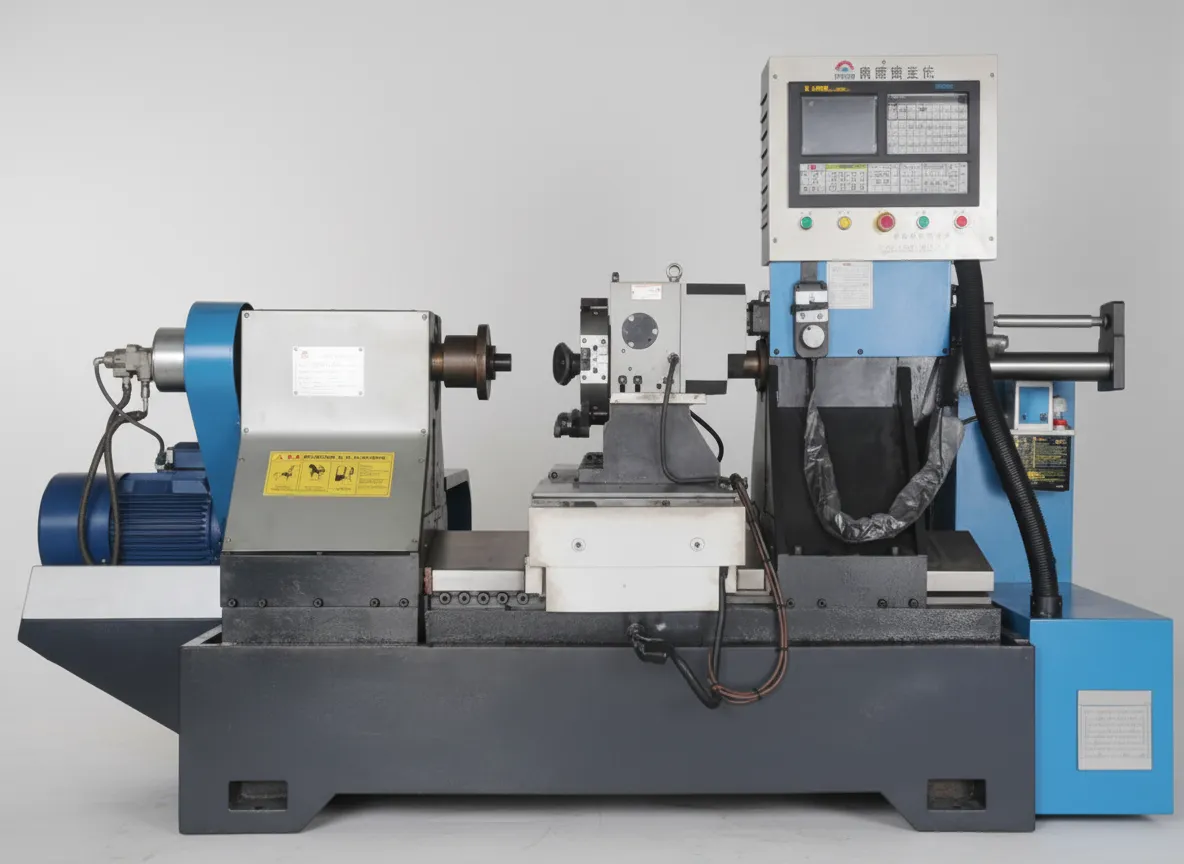

Токарно-ротационный станок с ЧПУ X-450
Универсальный давильно-раскатной станок с ЧПУ для тонкостенных деталей диаметром до 450 мм Токарно-ротационный станок X-450 — это современное решение для высокопроизводительного производства полых тонкостенных изделий конической, параболической и цилиндрической формы. В отличие от традиционного точения, станок работает по технологии холодной пластической деформации: металл не срезается, а раскатывается роликами до нужной формы. Это обеспечивает экономию материала до 30–50%, высокую прочность готового изделия и идеальную чистоту поверхности без дополнительной обработки. Двухроликовая конструкция с раздельным управлением позволяет обрабатывать детали сложной геометрии с высокой точностью и повторяемостью в серийном производстве.
Цена:
Дополнительные услуги
Токарно-ротационный станок с ЧПУ X-450 представляет собой высокотехнологичное оборудование для холодной ротационной вытяжки (спиннинга), предназначенное для серийного производства тонкостенных изделий из различных металлов и сплавов.
Принцип работы и преимущества технологии:
В отличие от традиционной токарной обработки, где металл срезается резцом, в ротационной вытяжке заготовка формуется вращающимися роликами. Листовая или трубная заготовка (диск) зажимается между шпинделем и задней бабкой, а ролики под давлением последовательно прижимают материал к оправке, придавая детали заданную форму. Это позволяет:
- Экономить до 50% металла — отсутствует стружка, материал перераспределяется, а не удаляется;
- Повышать прочность изделий — за счет наклепа структура металла упрочняется на 20–30%;
- Сокращать цикл производства — одна деталь формуется за несколько проходов роликов без смены инструмента;
- Достигать высокой чистоты поверхности — без следов от резца, что исключает необходимость финишного шлифования.
Особенности конструкции X-450:
|
Особенность |
Преимущество |
|
Две револьверные головки (6+6 позиций) |
Одновременная или последовательная обработка двумя роликами с разных сторон — баланс нагрузок, повышение точности и скорости |
|
Синхронное / асинхронное вращение |
Гибкая настройка под геометрию детали: цилиндрические формы — синхронно, конусные и параболические — асинхронно |
|
Гидравлический прижим задней бабки (7 кН) |
Надежная фиксация заготовки даже при больших нагрузках, исключение биения и смещения |
|
Система ЧПУ KY-808 с USB-портом |
Хранение до 100 программ, быстрая переналадка, цифровой контроль параметров (скорость, усилие, количество проходов) |
|
Автоматическая централизованная смазка |
Снижение затрат на обслуживание, увеличение ресурса направляющих и узлов трения |
|
Функция обдува (стандарт) |
Охлаждение зоны формования и удаление частиц окалины, продление срока службы роликов |
Обрабатываемые материалы:
Станок эффективно работает с широким спектром пластичных металлов.
|
Материал |
Рекомендуемая толщина заготовки |
|
Алюминий и его сплавы |
0,6 – 4,0 мм |
|
Медь и латунь |
0,5 – 2,5 мм |
|
Сталь (низкоуглеродистая) |
0,5 – 2,5 мм |
|
Нержавеющая сталь |
0,5 – 1,5 мм |
Применение:
- Автокомпоненты: корпуса воздушных фильтров, шкивы, крышки редукторов, обечайки глушителей;
- Осветительное оборудование: корпуса прожекторов, отражатели, плафоны, рассеиватели;
- Товары народного потребления: кухонная посуда (кастрюли, крышки, формы для выпечки), корпуса электроники;
- Вентиляционное оборудование: диффузоры, патрубки, переходники, крыльчатки;
- Энергетика и трубопроводы: конусные наконечники, заглушки, обечайки для теплообменников.
|
Стандартная комплектация |
|
|
Система ЧПУ |
KY-808xy |
|
Кронштейн для инструментальной стойки |
Входит в комплект |
|
Функция обдува |
Входит в комплект |
|
Поддон для заготовок |
Опционально (опция) |
Технические характеристики:
|
Параметр |
Значение |
|
Заготовка |
|
|
Максимальный диаметр заготовки (диск) |
450 мм |
|
Диаметр поддона (удерживающего фланца) |
460 мм |
|
Максимальный диаметр трубы (опционально) |
120 мм |
|
Максимальная длина трубы (опционально) |
260 мм |
|
Высота от оси до опорной плиты |
237 ± 5 мм |
|
Шпиндельный узел |
|
|
Частота вращения главного шпинделя |
50 – 2000 об/мин |
|
Мощность главного двигателя |
7,5 кВт |
|
Тип вращения |
Синхронное / радиальное асинхронное |
|
Ходы и перемещения |
|
|
Ход по оси X (продольный) |
480 мм |
|
Ход по оси Y (поперечный, каждая голова) |
245 + 245 мм |
|
Расстояние от шпинделя до хвостового вала |
700 мм |
|
Задняя бабка |
|
|
Ход задней бабки |
300 мм |
|
Регулируемый диапазон |
300 мм |
|
Прижимное усилие |
7 кН |
|
Точность |
|
|
Точность позиционирования |
0,02 мм |
|
Энергопотребление |
|
|
Напряжение питания |
AC 380 В (трехфазный четырехпроводной) |
|
Суммарная мощность серводвигателей (стандарт) |
6,9 кВт |
|
Суммарная мощность серводвигателей (опция) |
7,9 кВт |
|
Инструментальная система |
|
|
Количество позиций инструмента (стандарт) |
Задняя 6-поз. револьверная + передняя 6-поз. револьверная |
|
Количество позиций инструмента (опция) |
Задняя 6-поз. револьверная + передний 3-поз. редуктор |
|
Габариты и вес |
|
|
Размеры станка (Д×Ш×В) |
2600 × 1900 × 1600 мм |
|
Транспортные размеры контейнера |
2840 × 2140 × 1820 мм |
|
Вес нетто |
2400 кг |
