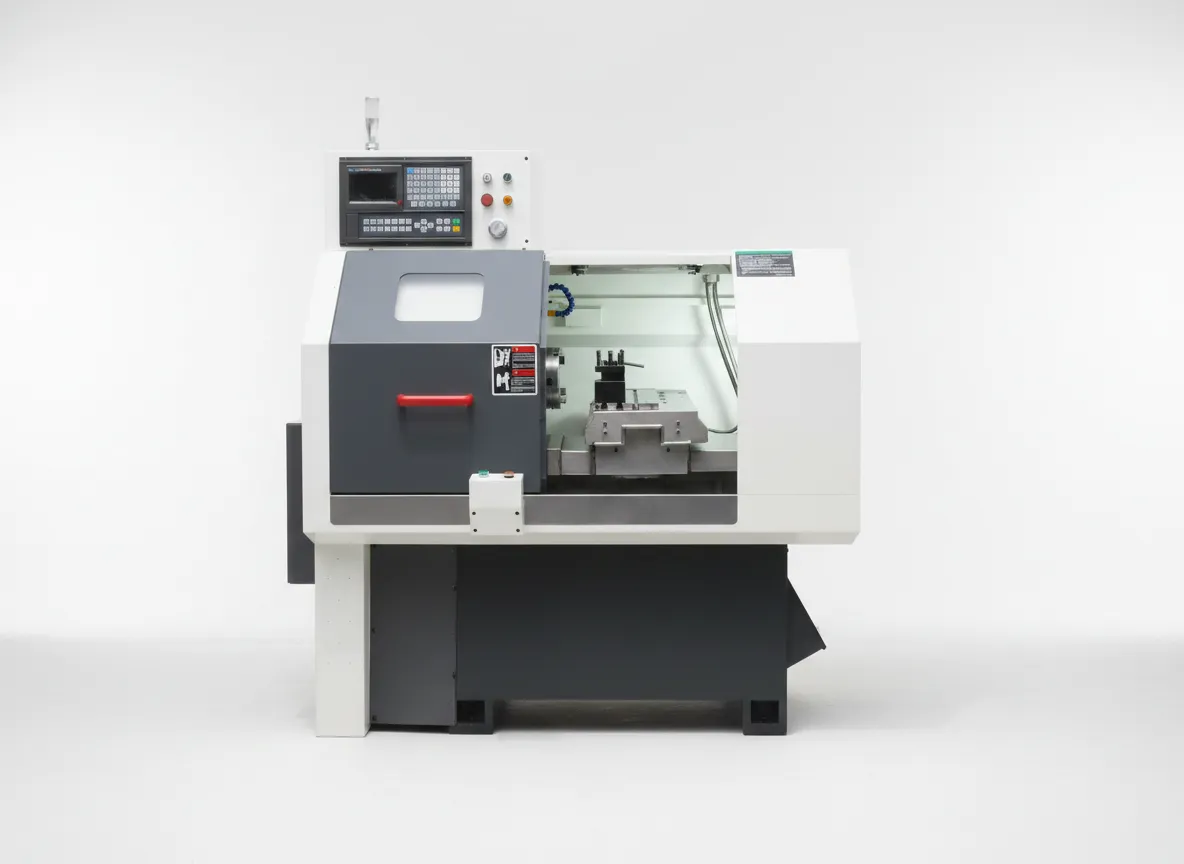

Токарный станок CK0640L с ЧПУ
Высокоточный компактный токарный станок с ЧПУ для обработки деталей диаметром до 140 мм CK0640L — это современный токарный станок с ЧПУ, разработанный на основе передовых международных технологий. Станок сочетает в себе высокую скорость, точность и жесткость в компактном исполнении. Благодаря линейным направляющим, мощному шпиндельному узлу и продуманной эргономике, CK0640L идеально подходит для серийного производства мелких и средних деталей из различных материалов. Полностью закрытый кожух обеспечивает безопасность и чистоту на рабочем месте даже при интенсивной обработке с обильным охлаждением.
Цена:
Дополнительные услуги
Токарный станок с ЧПУ CK0640L представляет собой высокотехнологичное решение для предприятий, работающих с мелкими и средними деталями. Станок спроектирован с учетом требований современного производства: высокая скорость, точность позиционирования, удобство обслуживания и надежность в интенсивной эксплуатации.
Ключевые конструктивные особенности:
|
Особенность |
Преимущество |
|
Плоская станина широкого профиля |
Высокая жесткость, отличная виброустойчивость, эффективное удаление стружки из рабочей зоны |
|
Линейные направляющие |
Высокая скорость перемещения (15 м/мин), минимальное трение, стабильность позиционирования, долгий ресурс без обслуживания |
|
Прецизионный шпиндельный узел (2+2 подшипника) |
Высокая скорость (до 3000 об/мин), отличная жесткость, стабильность обработки даже при тяжелом резании |
|
Прямое соединение серводвигателей с ШВП через упругие муфты |
Минимальные люфты, высокая точность позиционирования, отсутствие деформации винтов при интенсивной работе |
|
Удлиненная поперечная каретка (600 мм) |
Возможность установки дополнительного инструмента, гидравлического револьверного станка или силовой фрезерной головки для комплексной обработки |
|
Гидравлический пружинный патрон |
Быстрый и точный зажим заготовок, повышенная производительность, снижение времени вспомогательных операций |
|
Полностью закрытый защитный кожух |
Безопасность оператора, полная герметизация зоны резания — никаких брызг и стружки за пределами станка |
|
Герметичный шкаф электроники |
Защита системы ЧПУ от воздействия высокой влажности и температуры, стабильная работа в любых условиях |
Преимущества конструкции:
- Высокая жесткость и точность. Станина отлита из качественного чугуна (песчаная формовка), что обеспечивает отличную виброустойчивость и долговременную геометрическую точность.
- Скоростной шпиндель. Узел шпинделя собран на высокоточных конических роликоподшипниках (2 передних + 2 задних) — это обеспечивает высокую радиальную и осевую жесткость, позволяет работать на высоких оборотах с минимальным биением.
- Прецизионные перемещения. Оси X и Z приводятся в движение серводвигателями напрямую (через эластичные муфты) к шарико-винтовым парам (ШВП). Оба конца винтов жестко зафиксированы, что полностью устраняет скручивание и деформацию под нагрузкой. Подшипники винтов — высокоточные парные 60° радиально-упорные.
- Гибкость инструментальной системы. Длина поперечной каретки 600 мм позволяет устанавливать не только стандартную 4-позиционную резцедержательную головку, но и по требованию заказчика — силовую фрезерную головку или гидравлическую револьверную головку для обработки сложных деталей за одну установку.
- Эргономика и безопасность. Современный дизайн, полностью закрытый кожух с удобным доступом, продуманная система слива стружки и отвода охлаждающей жидкости. Станок прост в обслуживании и безопасен для оператора.
Применение:
- Серийного производства деталей малого и среднего размера (втулки, штифты, оси, гайки, штуцеры);
- Обработки деталей из стали, нержавеющей стали, алюминия, латуни и пластиков;
- Использования в цехах серийного производства, инструментальных цехах, ремонтных службах и в качестве учебного станка в образовательных учреждениях;
- Производства комплектующих для автомобильной, медицинской, приборостроительной и бытовой техники.
Технические характеристики:
|
Параметр |
Значение |
|
Обрабатываемое пространство |
|
|
Максимальный диаметр вращения над станиной |
300 мм |
|
Максимальный диаметр вращения над суппортом |
110 мм |
|
Максимальный диаметр обработки |
140 мм |
|
Максимальная длина обработки (цанга / патрон) |
300 мм |
|
Шпиндельный узел |
|
|
Тип переднего конца шпинделя |
A2-5 |
|
Диаметр отверстия шпинделя |
48 мм |
|
Максимальный диаметр прутка (сквозное отверстие) |
40 мм |
|
Диапазон частот вращения шпинделя |
60 – 3000 об/мин |
|
Номинальный выходной крутящий момент шпинделя |
20 Н·м |
|
Мощность главного двигателя |
3 кВт |
|
Перемещения и скорости |
|
|
Ход по оси X |
600 мм |
|
Ход по оси Z |
600 мм |
|
Скорость ускоренного хода по оси X |
15 м/мин |
|
Скорость ускоренного хода по оси Z |
15 м/мин |
|
Крутящий момент серводвигателя оси X |
4 Н·м |
|
Крутящий момент серводвигателя оси Z |
4 Н·м |
|
Направляющие и инструмент |
|
|
Тип направляющих |
Линейные рельсы |
|
Тип инструментальной головки (стандарт) |
4-позиционная (квадратная) резцедержательная |
|
Сечение внешнего резца (стандарт) |
16×16 мм |
|
Габариты и вес |
|
|
Габаритные размеры станка (Д×Ш×В) |
1650 × 1200 × 1600 мм |
|
Размер упаковки (Д×Ш×В) |
1800 × 1400 × 1850 мм |
|
Вес станка (брутто) |
1100 кг |
|
Электропитание |
|
|
Номинальное напряжение |
AC 380 В |
|
Допустимый диапазон колебаний напряжения |
-10% / +10% |
|
Частота |
50±1 Гц |
