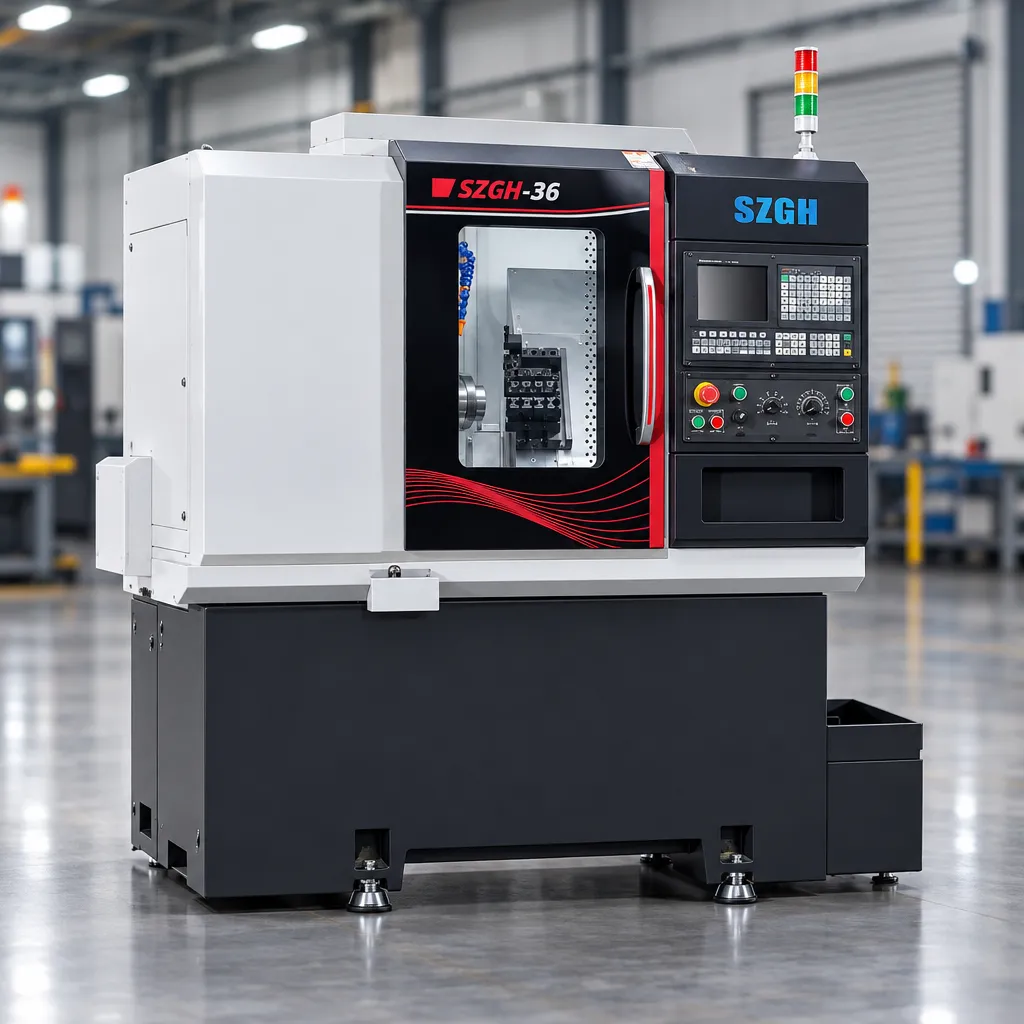

Высокоточный горизонтальный токарный станок с ЧПУ SZGH-36J с наклонной станиной

SZGH-36J — компактный токарный станок с числовым программным управлением, предназначенный для высокоточной обработки металлических заготовок и серийного изготовления деталей вращения. Оборудование ориентировано на обработку пруткового материала из меди, стали, алюминия и нержавеющей стали, а также отдельных типов заготовок, закрепляемых в патроне.

Станок оснащён наклонной станиной с углом 30°, линейными направляющими и прецизионными шарико-винтовыми передачами. Такая конструкция рассчитана на обеспечение жёсткости, стабильности перемещений и эффективного удаления стружки. В зависимости от выбранной конфигурации оборудование может использоваться с гидравлическим патроном и системой ЧПУ SZGH.

Модель подходит для предприятий, которым необходимо автоматизировать токарные операции, повысить повторяемость обработки и организовать выпуск небольших металлических деталей партиями.

Основные преимущества

• Наклонная станина 30°. Обеспечивает удобную компоновку рабочей зоны и способствует отводу стружки.

• Обработка пруткового материала. Стандартный диаметр обрабатываемого прутка заявлен до 35 мм.

• Обработка деталей увеличенного диаметра. При использовании соответствующей патронной конфигурации производитель заявляет возможность обработки дисковых деталей диаметром до 250–300 мм.

• Высокая заявленная точность. Производитель указывает допуск обработки ±0,01 мм; фактический результат зависит от материала, инструмента, настройки и условий эксплуатации.

• Линейные направляющие. Направляющие класса H и прецизионные шарико-винтовые передачи предназначены для точного перемещения рабочих узлов.

• Сервоприводы осей. Серводвигатели мощностью 1,3 кВт по осям X и Z обеспечивают управляемые перемещения инструмента.

• Автоматизация производства. Система ЧПУ поддерживает программное управление и повторяемость технологических операций.

• Возможность расширения комплектации. В зависимости от конфигурации могут предусматриваться гидравлический патрон, сервошпиндель и дополнительные функции управления.

Возможности применения

Станок SZGH-36J предназначен для автоматизированной токарной обработки металлических деталей в условиях единичного, мелкосерийного и серийного производства.

Основные направления применения:

• обработка прутков из меди, стали, алюминия и нержавеющей стали;

• изготовление небольших цилиндрических деталей;

• обработка втулок, валиков и других деталей вращения;

• изготовление дисковых деталей при использовании подходящего патрона;

• выполнение повторяющихся токарных операций по управляющей программе;

• оснащение участков серийной обработки металлических комплектующих.

При подборе станка необходимо учитывать диаметр и длину заготовок, допуски, требования к поверхности и необходимую производительность.

Конструкция и оснащение

Наклонная станина. Заявленный угол наклона составляет 30°. Усиленная конструкция основания предназначена для снижения вибраций и сохранения устойчивости при обработке.

Прецизионные перемещения. В конструкции заявлены линейные направляющие класса H и шлифованные шарико-винтовые передачи диаметром 25 мм. Эти компоненты отвечают за перемещение рабочих узлов и точность позиционирования.

Шпиндельный узел. Стандартная мощность двигателя составляет 3 кВт. В качестве дополнительной опции указан сервошпиндель мощностью 3,7 кВт. Максимальная скорость зависит от выбранного исполнения.

Система закрепления. Производитель указывает гидравлический патрон диаметром 6″ в стандартной конфигурации и возможность установки патрона 8″. Совместимость оснастки с конкретными деталями следует согласовать заранее.

Система ЧПУ. В спецификации указана система SZGH с поддержкой программного управления и расширенных функций. Возможность установки альтернативных систем необходимо подтверждать отдельно.

Поставка через ООО «Кайлас»

ООО «Кайлас» помогает подобрать металлообрабатывающее оборудование под техническое задание предприятия и организовать поставку из Китая в Россию.

В рамках проекта можно согласовать:

• подбор модели и комплектации под размеры деталей;

• проверку технических характеристик у производителя;

• согласование системы ЧПУ и дополнительной оснастки;

• фото- и видеоконтроль оборудования перед отправкой;

• организацию доставки в Россию;

• возможность монтажа, пусконаладки и обучения персонала по согласованию.

Подберём токарный станок с ЧПУ под ваши производственные задачи. Направьте чертежи деталей или основные технические требования, чтобы уточнить подходящую конфигурацию и запросить коммерческое предложение.

Контакты ООО «Кайлас»:

Телефон: 8 (800) 222-65-98
Электронная почта: info@gorakailas.ru
Сайт: https://gorakailas.ru/

Технические характеристики

Параметры приведены по предоставленной спецификации SZGH-36J. До заказа необходимо подтвердить их по актуальному паспорту конкретной комплектации.
