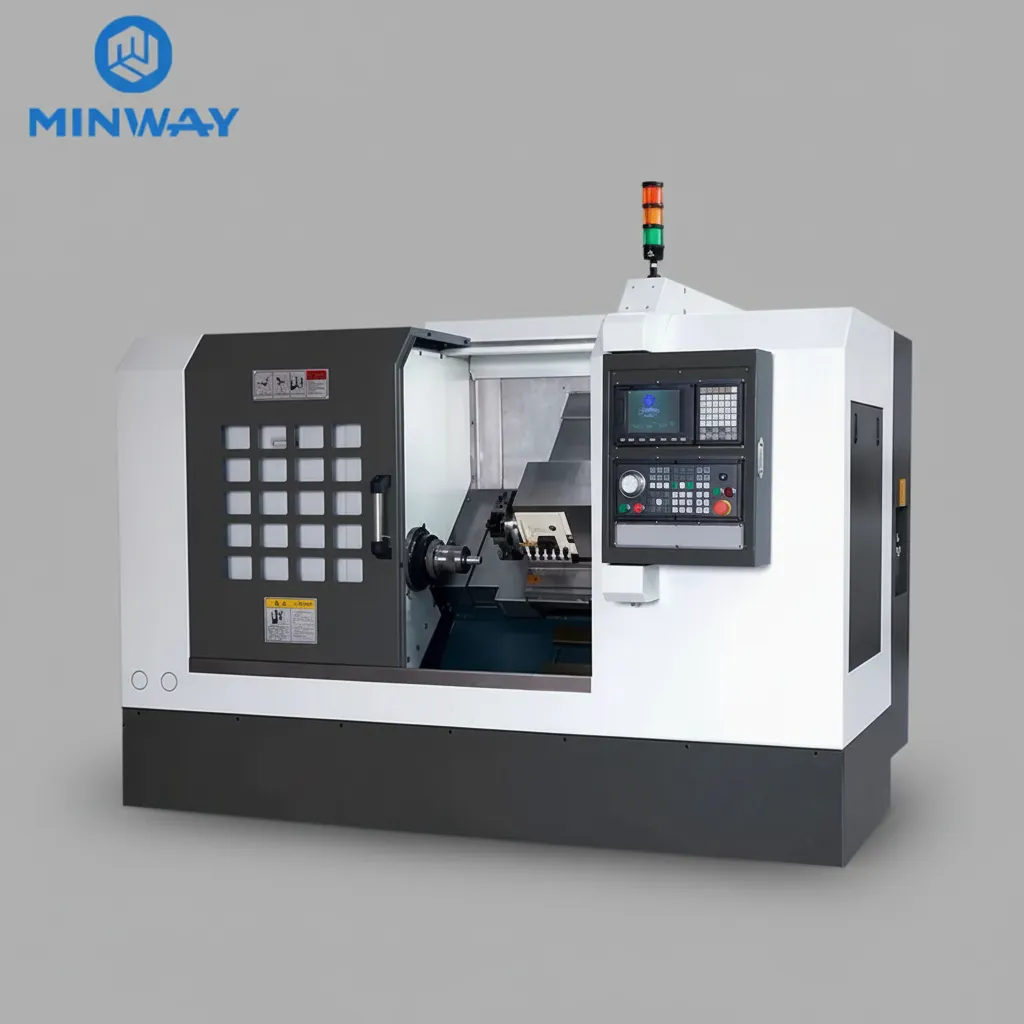

TCK50 — автоматический горизонтальный токарный станок с ЧПУ и наклонной станиной

TCK50 — современный автоматический горизонтальный токарный станок с ЧПУ, оснащенный наклонной станиной, линейными направляющими и гидравлическим зажимным патроном.

Станок предназначен для высокоточной обработки металлических деталей и подходит для серийного производства, где важны скорость обработки, жесткость конструкции, стабильность и повторяемость результата.

Основные преимущества

Наклонная станина 30°

Конструкция TCK50 выполнена на основе 30-градусной наклонной станины, обеспечивающей высокую жесткость при резании.

Внутренние ребра жесткости оптимизированы с применением инженерного анализа, что позволяет повысить устойчивость конструкции к нагрузкам и вибрациям.

Станина изготовлена из высококачественного чугуна высокой плотности, благодаря чему обладает высокой прочностью и жесткостью.

Наклонная конструкция также способствует эффективному удалению стружки из рабочей зоны.

Высокоточные линейные направляющие

В станке применяются высокоточные линейные направляющие, обеспечивающие:

• высокую точность подачи;
• низкое сопротивление трению;
• высокую жесткость;
• устойчивость к вибрациям;
• стабильность при интенсивной обработке;
• быстрые перемещения по осям.

Стандартная комплектация предусматривает линейные направляющие HIWIN.

Производительный шпиндель

TCK50 оснащается шпиндельным узлом с посадкой A2-6 и стандартным проходным отверстием 65 мм.

Диапазон частоты вращения шпинделя:

50–4500 об/мин

Скорость регулируется бесступенчато, что позволяет выбирать оптимальный режим обработки в зависимости от материала, диаметра детали и используемого инструмента.

Основной двигатель имеет мощность:

15/11 кВт

Гидравлический зажимной патрон

Стандартная комплектация включает:

• шпиндель A2-6;
• 8-дюймовый полый гидравлический патрон;
• гидравлическую систему зажима.

Гидравлический привод обеспечивает надежную фиксацию заготовки и позволяет эффективно работать в условиях серийного производства.

Автоматическая инструментальная система

Станок может оснащаться 8- или 12-позиционной гидравлической револьверной головкой.

Такая конфигурация позволяет быстро менять инструмент и выполнять несколько операций без ручной перенастройки станка.

Также может быть предусмотрен автоматический инструментальный измеритель, повышающий уровень автоматизации технологического процесса.

Система управления ЧПУ

В стандартной комплектации используется система GSK 988TA.

Также в зависимости от требований заказчика доступны системы управления:

• GSK;
• Siemens;
• Fanuc.

Это позволяет подобрать конфигурацию станка под используемое на предприятии программное обеспечение и производственные стандарты.

Задняя бабка

Станок может комплектоваться гидравлической задней бабкой.

Конус пиноли: MT4
Ход пиноли: 100 мм

Гидравлический привод обеспечивает стабильную фиксацию длинномерных заготовок и повышает надежность обработки.

Гидравлическая система

Гидравлическая система обеспечивает работу:

• гидравлического патрона;
• гидравлической задней бабки;
• автоматизированных механизмов зажима.

Это позволяет повысить скорость выполнения вспомогательных операций и сократить время производственного цикла.

Автоматизация

TCK50 рассчитан на автоматизированную обработку и может дополнительно оснащаться:

• автоматическим устройством подачи;
• инструментальным измерителем;
• автоматической системой контроля инструмента;
• гидравлической револьверной головкой;
• дополнительными средствами автоматизации производства.

Рабочие перемещения

Ход по оси X: 200 мм
Ход по оси Z: 550 мм

Ускоренное перемещение X: до 30 м/мин
Ускоренное перемещение Z: до 30 м/мин

Высокие скорости холостых перемещений позволяют сокращать вспомогательное время и повышать производительность обработки.

Области применения

TCK50 подходит для обработки различных металлических деталей среднего размера:

• валов;
• втулок;
• фланцев;
• дисков;
• цилиндрических деталей;
• деталей машиностроения;
• автомобильных компонентов;
• деталей серийного производства.

Благодаря сочетанию наклонной станины, жесткой конструкции, высокоскоростного шпинделя и автоматической инструментальной системы станок может использоваться для производственных процессов, где требуется высокая производительность и стабильность обработки.

Комплектация и опции

Стандартная конфигурация:

• 30° наклонная станина;
• шпиндель A2-6;
• 8" полый гидравлический патрон;
• система ЧПУ GSK 988TA;
• линейные направляющие HIWIN;
• гидравлическая задняя бабка;
• гидравлическая револьверная головка;
• основной двигатель 15/11 кВт.

Опционально:

• система Siemens или Fanuc;
• 8/12-позиционная револьверная головка;
• автоматический инструментальный измеритель;
• автоматическая система подачи;
• дополнительная автоматизация;
• индивидуальная комплектация под технологию заказчика.

Почему TCK50?

TCK50 сочетает жесткую наклонную станину, высокоточные линейные направляющие, производительный шпиндель до 4500 об/мин, гидравлический патрон и автоматическую инструментальную систему.

Это позволяет использовать станок как самостоятельную единицу оборудования или интегрировать его в более автоматизированную производственную линию.

ООО «КАЙЛАС» помогает подобрать токарные станки с ЧПУ под конкретные параметры детали, требуемую точность, производительность и технологию обработки.

Организуем поставку оборудования из Китая и сопровождаем проект на всех этапах.
