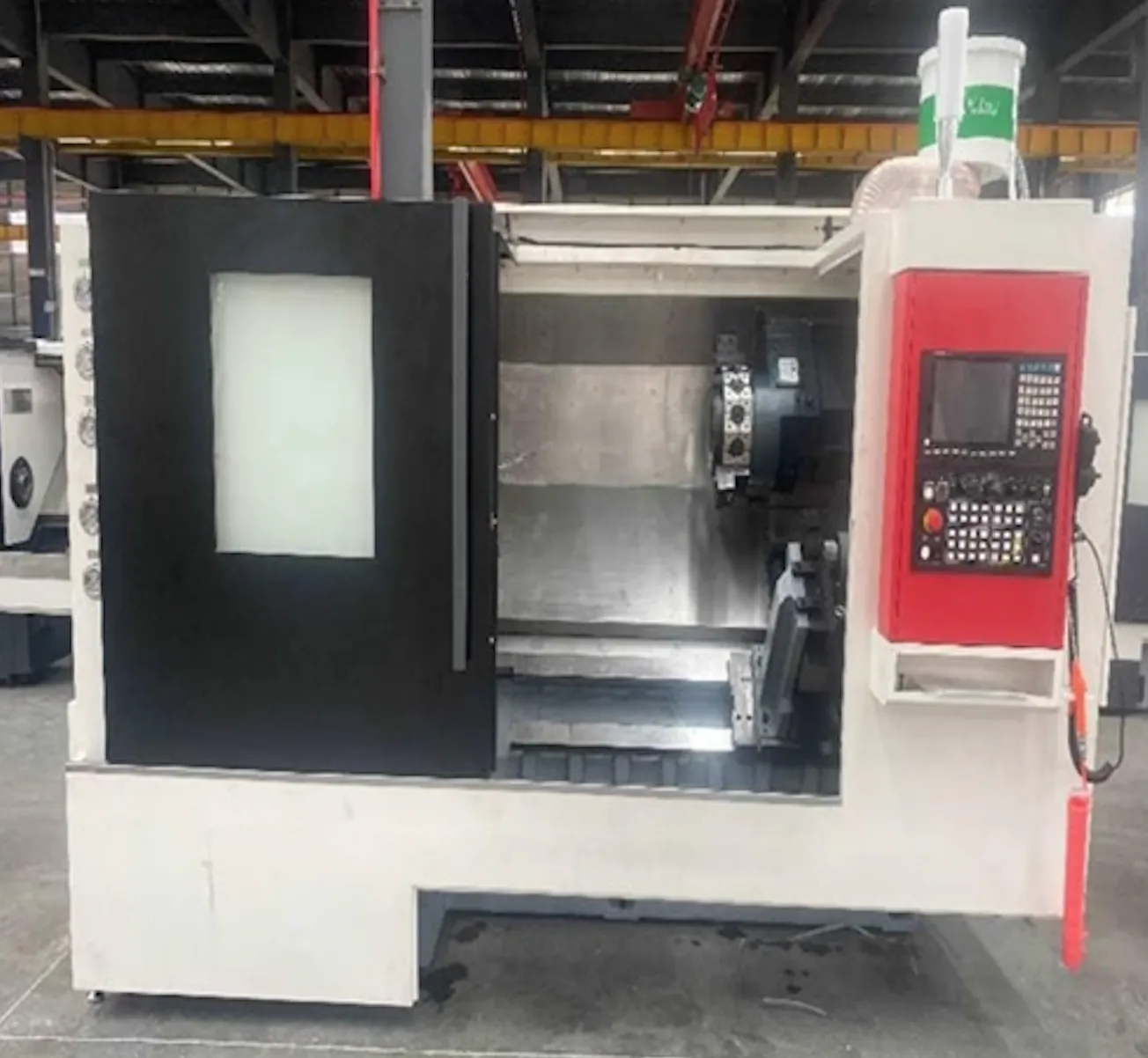

Токарно-фрезерный обрабатывающий центр с наклонной станиной и ЧПУ CKX600LMY/1000
Токарно-фрезерный обрабатывающий центр CKX600LMY/1000 — высокоточный многофункциональный станок с наклонной станиной и осью Y, предназначенный для комплексной обработки валов и дисковых заготовок. Оснащён системой ЧПУ FANUC, приводным инструментом и револьверной головкой BMT55Y, что позволяет выполнять токарные и фрезерные операции за одну установку детали, значительно сокращая производственный цикл.
₽
$
¥
Цена:
Дополнительные услуги
Описание
Характеристики
Лизинг
Ключевые преимущества:
- Обработка по осям X / Y / Z / C
- Наклонная станина — высокая жёсткость и эффективный отвод стружки
- Приводной инструмент и фрезерные операции
- Система ЧПУ FANUC 0i-TF (3B)
- Высокая точность и повторяемость
- Подходит для серийного и мелкосерийного производства
Комплектация (основное):
- Система ЧПУ FANUC 0i-TF (3B)
- Приводы осей и шпинделя FANUC
- Роликовые линейные направляющие HIWIN / TBI
- Гидравлический патрон 10″
- Револьверный суппорт BMT55Y-12
- Стружкоуборочный транспортер
- Приводной инструмент (осевой и радиальный)
- Система смазки и охлаждения
- Кондиционер шкафа управления
Стандартные принадлежности:
- Комплект оснастки для суппорта
- LED-освещение рабочей зоны
- Трёхцветная сигнальная лампа
- Тележка для стружки
- Регулировочные опоры
Технические характеристики:
Обработка:
- Макс. диаметр над станиной — Ø650 мм
- Макс. диаметр над суппортом — Ø500 мм
- Макс. длина обработки — 850 мм
- Диаметр прутка — Ø75 мм
Шпиндель:
- Тип шпинделя — A2-8
- Отверстие шпинделя — Ø86 мм
- Скорость вращения — 100–3000 об/мин
- Мощность шпинделя — 15 кВт
- Патрон — 10″ гидравлический
Перемещения:
- Ход по оси X — 250 мм
- Ход по оси Z — 1050 мм
- Ход по оси Y — ±50 мм
- Быстрые подачи X/Z — 24 м/мин
Револьверная головка:
- Тип — BMT55Y
- Количество позиций — 12
- Время индексации — 0,8 сек
- Инструмент — приводной
Точность обработки:
- Квалитет — IT6–IT7
- Шероховатость — Ra 1,6 мкм
- Соответствует стандарту GB/T16462-2007
- Повторяемость:
- X / Y — ±0,005 мм
- Z — 0,010 мм
Масса и габариты:
- Масса нетто — 5200 кг
- Масса брутто — 5500 кг
- Потребляемая мощность — 35 кВА
- Питание — ~380 В / 50 Гц
