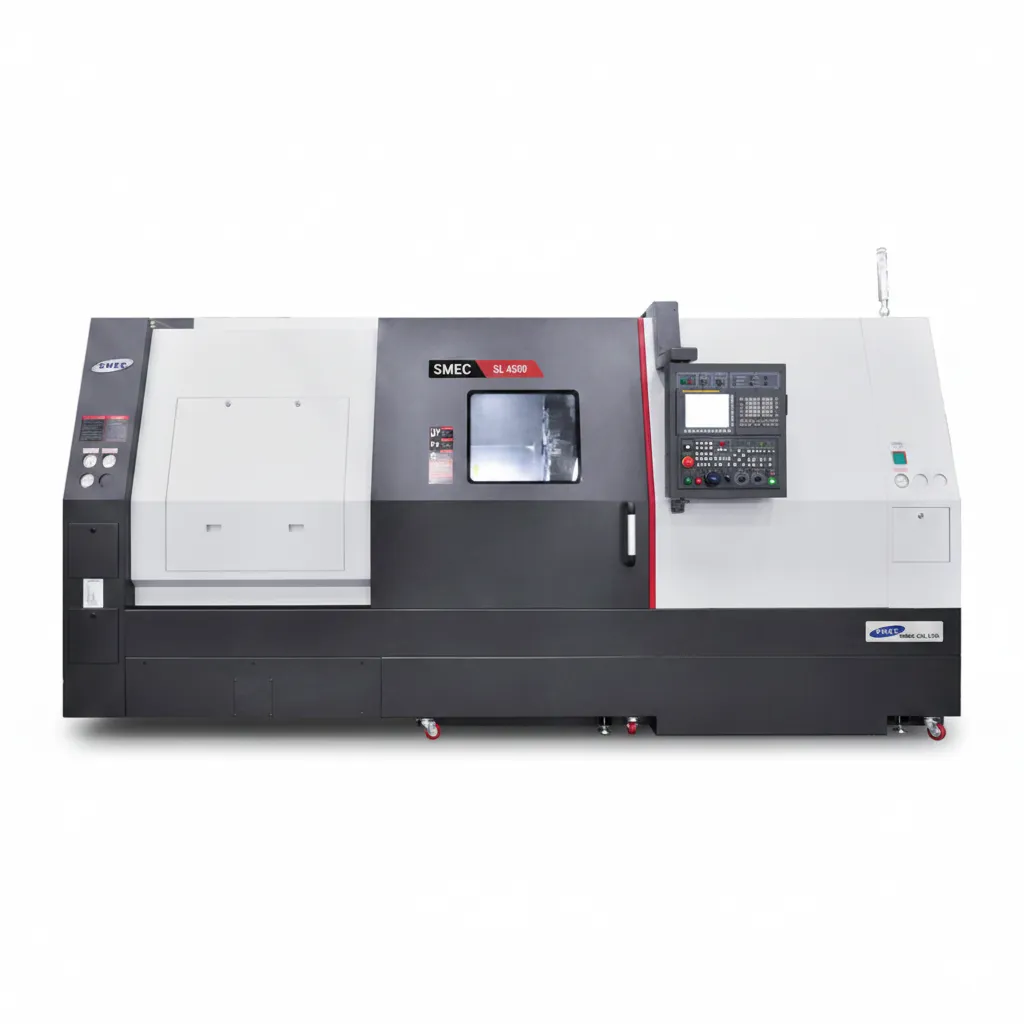

Токарный обрабатывающий центр с револьверной головкой SMEC SL4500L
Мощный токарный обрабатывающий центр с наклонной станиной для тяжелой обработки крупных деталей SMEC SL4500L — это высокопроизводительный токарный обрабатывающий центр с наклонной станиной (45°), предназначенный для тяжелой токарной обработки крупногабаритных заготовок. Станок оснащен цельнолитой чугунной станиной, мощным шпинделем (30/45 кВт) с возможностью установки патрона до 24 дюймов и револьверной головкой BMT75 на 12 позиций. Максимальный диаметр обработки над станиной — 775 мм, длина обработки — до 3055 мм. Высокоскоростные перемещения по осям X/Z (24/30 м/мин) и система ЧПУ Fanuc Oi-TF обеспечивают высокую производительность при обработке крупных валов, фланцев, корпусов и других ответственных деталей. Идеальное решение для тяжелого машиностроения, нефтегазовой, энергетической и горнодобывающей отраслей.
Цена: по запросу
Дополнительные услуги
Токарный обрабатывающий центр SMEC SL4500L — это высокотехнологичное оборудование корейского производства, предназначенное для тяжелой токарной обработки крупногабаритных деталей в условиях серийного производства. Станок сочетает в себе высокую жесткость цельнолитой станины, мощный шпиндельный узел и современную револьверную головку.
Основные преимущества:
|
Преимущество |
Описание |
|
Тяжелая токарная обработка |
Обработка заготовок диаметром до 775 мм и длиной до 3055 мм в тяжелых режимах резания |
|
Наклонная станина (45°) |
Оптимальный отвод стружки, высокая жесткость, удобный доступ к рабочей зоне |
|
Цельнолитая чугунная станина |
Максимальная вибростойкость, долговременная стабильность геометрии |
|
Мощный шпиндель |
Двигатель 30/45 кВт, скорость до 1800 об/мин, патрон до 24" |
|
Револьверная головка BMT75 (12 позиций) |
Высокая жесткость, точность позиционирования, быстрая смена инструмента |
|
Широкие возможности оснастки |
Резец 32×32 мм, осевой инструмент до Ø60 мм |
|
Высокие скорости перемещений |
X: 24 м/мин, Z: 30 м/мин — минимальное вспомогательное время |
|
Система ЧПУ Fanuc Oi-TF |
Надежное, простое в освоении и широко распространенное управление |
|
Подача СОЖ через инструмент |
Эффективное охлаждение зоны резания, увеличение стойкости инструмента |
|
Надежность и долговечность |
Конструкция, проверенная на тысячах станков по всему миру |
Конструктивные особенности:
- Наклонная станина (45°) — обеспечивает свободное падение стружки, улучшенный доступ для оператора и высокую жесткость при тяжелом резании.
- Цельнолитая чугунная конструкция — эффективное гашение вибраций, стабильность геометрии при длительной интенсивной работе.
- Мощный шпиндельный узел — двигатель 30/45 кВт, три варианта патронов (18/21/24 дюйма) для различных типов заготовок.
- Револьверная головка BMT75 (BMT — Base Mounted Turret) — 12 инструментальных позиций, высокая жесткость и точность позиционирования, возможность установки как статического, так и вращающегося инструмента (опционально).
- Задняя бабка с гидравлическим приводом — ход пиноли 150 мм, надежная поддержка длинных валов.
- Защита рабочей зоны — полная кабина станка обеспечивает безопасность оператора и чистоту на рабочем месте.
Области применения:
|
Отрасль |
Примеры деталей |
|
Нефтегазовая промышленность |
Валы насосов, корпуса клапанов, фланцы трубопроводов, муфты |
|
Тяжелое машиностроение |
Валки прокатных станов, крупные валы, шпиндели |
|
Энергетика |
Валы турбин, роторы генераторов, фланцы |
|
Горнодобывающая промышленность |
Валы дробилок, барабаны конвейеров, оси |
|
Судостроение |
Гребные валы, дейдвудные трубы, рулевые баллеры |
|
Общее машиностроение |
Крупные валы, втулки, корпусные детали |
Стандартная комплектация:
|
Компонент |
|
Полная кабина станка (защита рабочей зоны) |
|
Подача СОЖ через инструмент (внутренняя подача СОЖ) |
|
Понижающий трансформатор |
|
Револьверная головка BMT75 (12 позиций) |
|
Система ЧПУ Fanuc Oi-TF |
|
Задняя бабка с гидравлическим приводом |
|
Гидравлический патрон (в соответствии с выбранной опцией) |
|
Система централизованной автоматической смазки |
|
Система охлаждения с насосом |
|
Освещение рабочей зоны |
|
Трехцветный сигнальный фонарь |
|
Комплект инструментов для обслуживания станка |
|
Документация на русском языке |
Технические характеристики (Спецификация)
|
Параметр |
Ед. изм. |
SL4500L |
|
Заготовка |
|
|
|
Максимальный диаметр обработки над станиной |
мм |
775 |
|
Максимальный диаметр обработки |
мм |
690 |
|
Максимальная длина обработки |
мм |
3055 |
|
Патрон и шпиндель |
|
|
|
Размер патрона (опции) |
дюйм |
A: 18" (15"); B: 21"; C: 24" |
|
Диаметр тяговой трубы (A/B/C) |
мм |
A: 117,5; B: 140,0; C: 166,5 |
|
Скорость вращения шпинделя (A/B/C) |
об/мин |
A: 1800 (2000); B: 1500; C: 1200 |
|
Присоединительный торец шпинделя |
ASA |
А2-11 (А2-15) |
|
Мощность двигателя шпинделя (непрерывно/30 мин) |
кВт |
30/45 |
|
Перемещения и скорости |
|
|
|
Скорость быстрых перемещений по оси X |
м/мин |
24 |
|
Скорость быстрых перемещений по оси Z |
м/мин |
30 |
|
Перемещение по оси X |
мм |
350 |
|
Перемещение по оси Z |
мм |
3130 |
|
Инструментальная система |
|
|
|
Количество инструментальных позиций |
шт |
12 (BMT75) |
|
Сечение резца |
мм |
32 × 32 |
|
Диаметр осевого инструмента |
мм |
60 |
|
Задняя бабка |
|
|
|
Ход пиноли |
мм |
150 |
|
Система ЧПУ |
|
|
|
Модель |
Fanuc Oi-TF |
|
|
Габариты и вес |
|
|
|
Габаритные размеры (Д×Ш×В) |
мм |
6350 × 2290 × 2329 |
|
Вес станка |
кг |
20000 |
